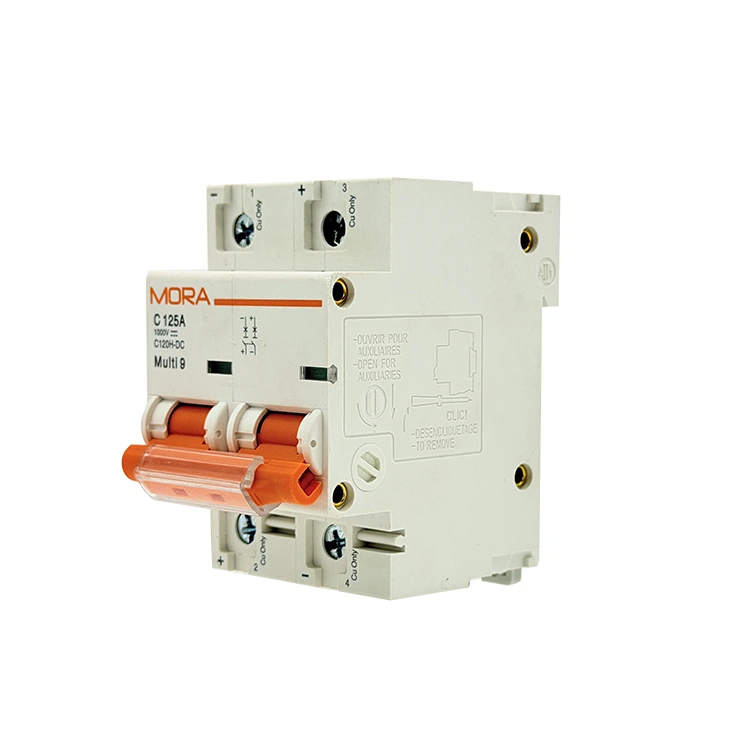

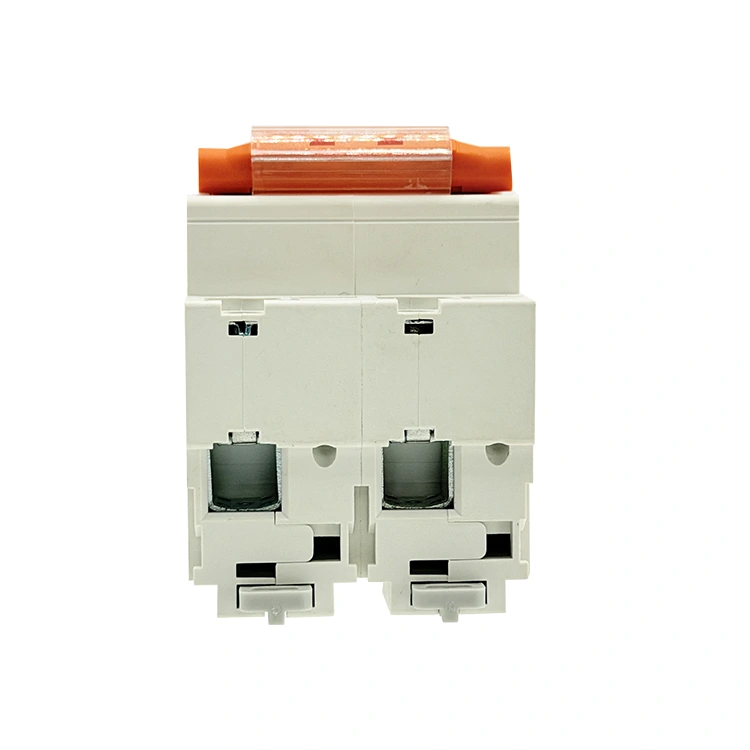

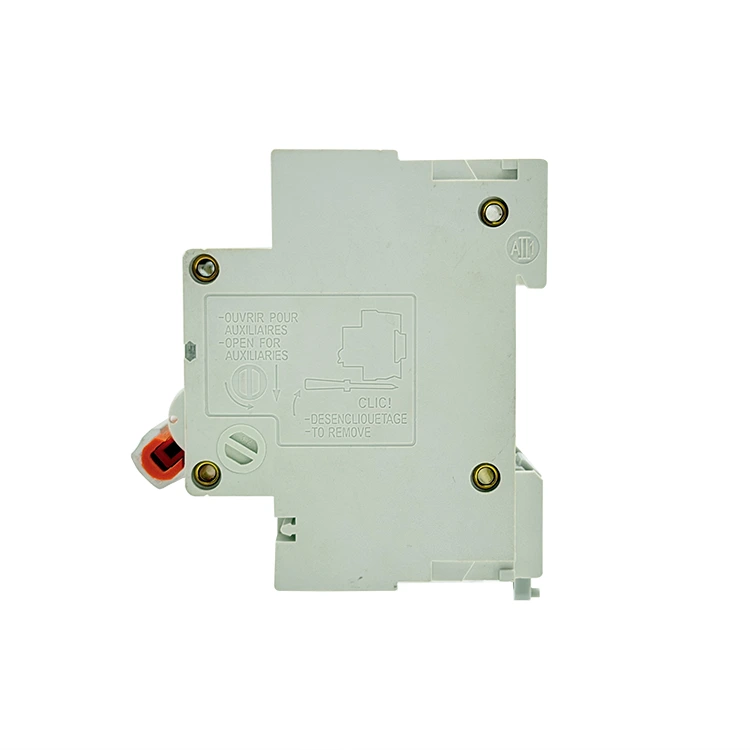

NC Series 2P DC Miniature Circuit Breaker

Som en avanceret NC Series 2P DC Miniature Circuit Breaker-fabrik baseret i Kina, producerer PUGAO (Mora) højtydende to-polede beskyttelseskontakter med forbedret brydekapacitet og en strømlinet modulramme. Hver enhed anvender automatiseret punktsvejsning og optimerede dobbelte permanentmagnet-bueløbere til at beskytte kritisk telekommunikation, energilagring og kommerciel solcelleinfrastruktur.

Hvad gør NC-serien anderledes end standard DC-afbrydere?

Industrielle DC-net udvikler sig hurtigt og bevæger sig mod højere energitætheder og strammere kabinetkonfigurationer. Mens traditionelle afbrydere i boligkvalitet går på kompromis med termisk spredning, når de skrumpes ned, har NC Series 2P DC miniatureafbryderen en nydesignet intern strukturel arkitektur bygget eksplicit til kommerciel drift med høj pålidelighed.

Ved at integrere to-polet fysisk isolering i et pladsbesparende modulært chassis minimerer NC-serien frontpladefast ejendom inde i fordelingsplader, mens den udvider interne krybeafstande – den korteste vej langs overfladen af ​​et isolerende materiale mellem to ledende dele – for at forhindre lokaliserede sporingsfejl.

Solar Combiner Hubs med høj densitet

Moderne solcelleopsætninger kræver kompakte komponenter for at passe flere strenginput ind i mindre udendørs kabinetter. NC-serien tillader ren side-by-side array-klynger, der håndterer både de positive og negative returskinner på en 600V DC-streng i en kompakt husprofil uden at ofre side-clearance-ventilation.

Centraliserede telekommunikationsbatteribanker

Med kommunikationssystemer, der kører på stabiliserede lav- til mellemspændingsbatteribackups, er det afgørende at rydde en fejl uden at tabe hele racket. Denne miniatureafbryder giver uafhængig kredsløbsbeskyttelse, isolerer enkelte batteristrenge eller opladningsmoduler øjeblikkeligt, mens tilstødende operationer forbliver strømførende.

Materiale specifikationer

Følgende tekniske matrix repræsenterer basisdriftsparametrene, der er verificeret på tværs af vores automatiserede fabrikstestlinjer:

Hvordan opnår NC-serien en 10kA brydekapacitet?

1. Dual-Force magnetiske udblæsningskanaler

Ved højere spændinger op til 600V DC kan tegning af en elektrisk lysbue nemt blive til en vedvarende lysbueplasmahændelse, der fuldstændig smelter standardafbryderkontakter. NC Series 2P DC Miniature Circuit Breaker bekæmper dette med dobbelte højstyrke permanente magneter indlejret på hver side af hver kontaktvej. Når kontakterne trækkes fra hinanden, skaber disse magneter et retningsbestemt magnetfelt, der øjeblikkeligt strækker buen, tvinger den af ​​sølvpuderne og blæser den ind i en kraftig 11-plades stålbuesliske, hvor den deles og afkøles inden for 4,5 millisekunder.

2. High-Speed ​​Mekanisk Trip krydskobling

At dele de positive og negative skinner på tværs af to forskellige poler betyder, at begge stier skal åbnes på nøjagtig samme tid. NC-serien anvender en intern tværbindingsudløserstang, der låser begge mekaniske mekanismer sammen. Hvis der opstår en overstrømsfejl på den positive side, udløser den indvendige stang mekanisk den negative pol på nøjagtig samme tidspunkt, hvilket giver fuldstændig galvanisk isolation og forhindrer farlig spændingstilbageføring.

3. Automatiseret laserpunktsvejsning og kalibrering

Manuel komponentsamling introducerer strukturelle variationer, der kan forårsage ujævn intern modstand mellem de to poler. PUGAO (Mora) eliminerer denne menneskelige variabel ved at fremstille NC-serien på en fuldautomatisk mikro-breaker produktionslinje. Avancerede laserpunktsvejsemaskiner låser kobbershuntene, bimetallerne og magnetspolerne til præcis geometrisk justering, hvilket sikrer afbalancerede indre modstande og matchende turkurver på tværs af hvert produktionsparti.

Feltinstallationsprotokol

1. Bekræft nulspænding:De-energize Loop. Åbn alle opstrøms solafbryderkontakter eller batteriisoleringsforbindelser. Brug et digitalt multimeter til at teste både de positive og negative indgående kabler, og bekræft, at 0V er til stede, før du indsætter ledningerne i terminalportene.

2. Sæt fast på DIN-skinnen:Skinnefastgørelse. Sæt det øverste bagbeslag på NC-seriens ramme over en standard 35 mm DIN-skinne. Tryk hårdt ned på den nederste kant af huset, indtil den fjederbelastede plastikskyder klikker stramt på plads mod skinnen.

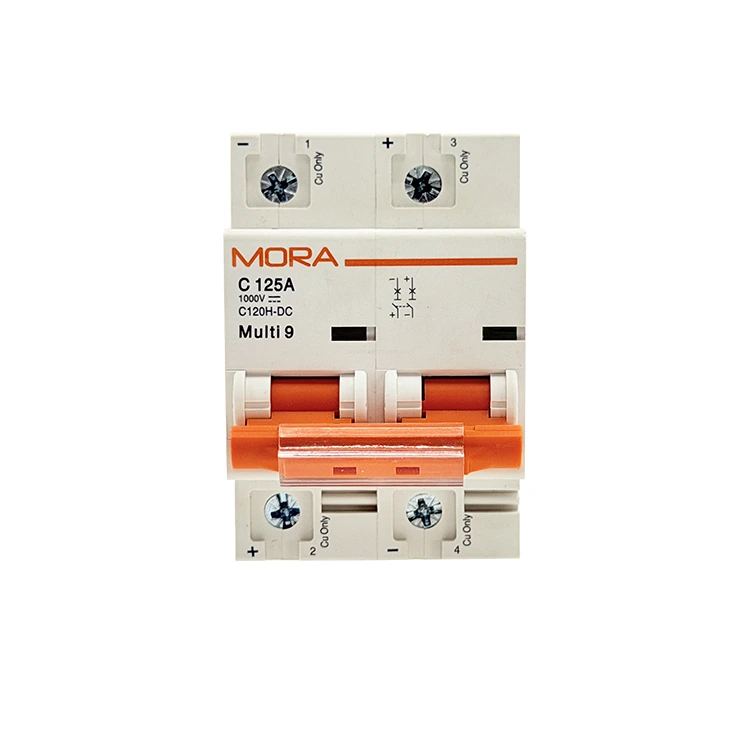

3. Juster polaritetsmarkørerne:Polaritet Match. Undersøg (+) og (-) symbolerne, der er stemplet på forsiden af ​​NC Series 2P DC Miniature Circuit Breaker. Tilslut dit indgående pluskabel til toppen af ​​pol 1 (markeret positivt) og dit indgående negative kabel til toppen af ​​pol 2 (markeret negativ). Advarsel: Hvis dette layout vendes, forhindres de interne magneter i at skubbe buen ind i kølesliskerne.

4. Tilspænd klemskruer:Sikker forbindelse. Indsæt de rent afisolerede kobbertrådskerner helt ind i de takkede tunnelklemmer. Spænd terminalskruerne til 2,0–2,5 Nm med en kalibreret momentskruetrækker. Løse terminalforbindelser genererer lokal varme, der fører til for tidlig termisk udløsning.

Ofte stillede spørgsmål om ansøgning

Hvad gør NC Series 10kA brudkapacitet sikrere end standard 6kA alternativer til batterisystemer?

Batteribanker kan levere massive kortslutningsstrømme inden for millisekunder under en direkte fejl. En afbryder, der kun er normeret til 6kA, kan opleve kontaktsvejsning eller brud på huset, hvis fejlenergien overskrider dens mekaniske grænser. Den opgraderede 10kA-klassificering af NC Series 2P DC Miniature Circuit Breaker sikrer, at den sikkert kan fjerne disse alvorlige, højenergibatterikortslutninger uden at ødelægge afbryderhuset eller beskadige komponenter i nærheden.

Kan NC Series 2P-afbryderen forbindes i en seriesløjfe for at håndtere højere DC-spændinger?

Ja. Hvis din systemspænding overstiger den enpolede klassificering, kan du køre den positive leder gennem begge poler i serie (ind i toppen af ​​pol 1, hoppe fra bunden af ​​pol 1 til toppen af ​​pol 2 og forlade bunden af ​​pol 2). Dette opdeler den samlede spænding på tværs af to separate lysbuekamre, hvilket giver afbryderen mulighed for sikkert at håndtere højere samlede spændinger.

Hvordan skal designingeniører tage højde for høj omgivelsesvarme inde i forseglede udendørs kabinetter?

De indvendige bimetalliske strimler er kalibreret ved en fabriksstandard baseline på 30°C. Når de er monteret inde i en uventileret udendørs kombinationsboks, hvor omgivende varme og direkte sollys driver interne temperaturer op til 55°C, udvider de bimetalliske elementer sig på forhånd. Dette sænker det faktiske termiske trippunkt til omkring 83 % til 85 % af dets nominelle strøm. For at forhindre generende udløsning, bør ingeniører enten integrere passive kølelameller eller øge afbryderklassificeringen ved at anvende standard termiske nedsættelsestabeller.
