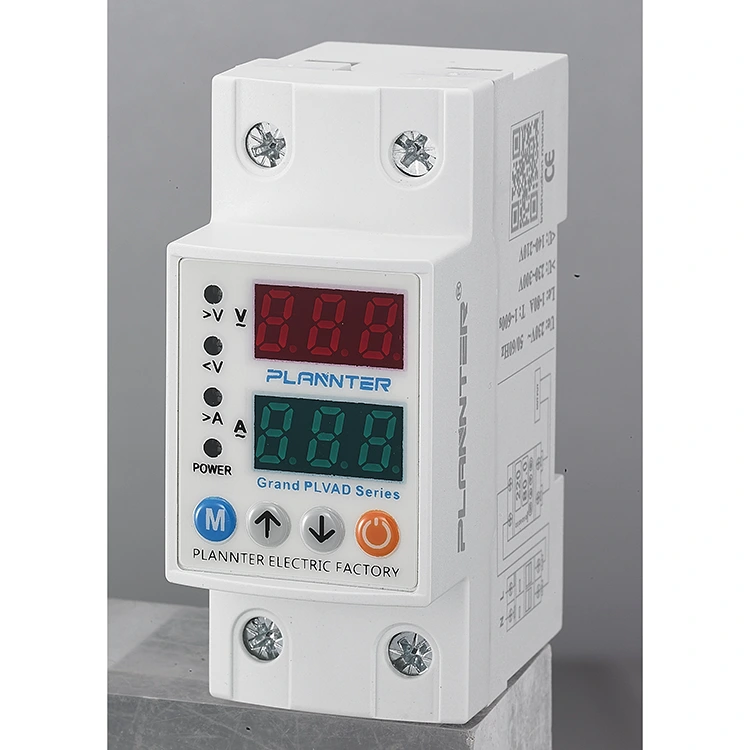

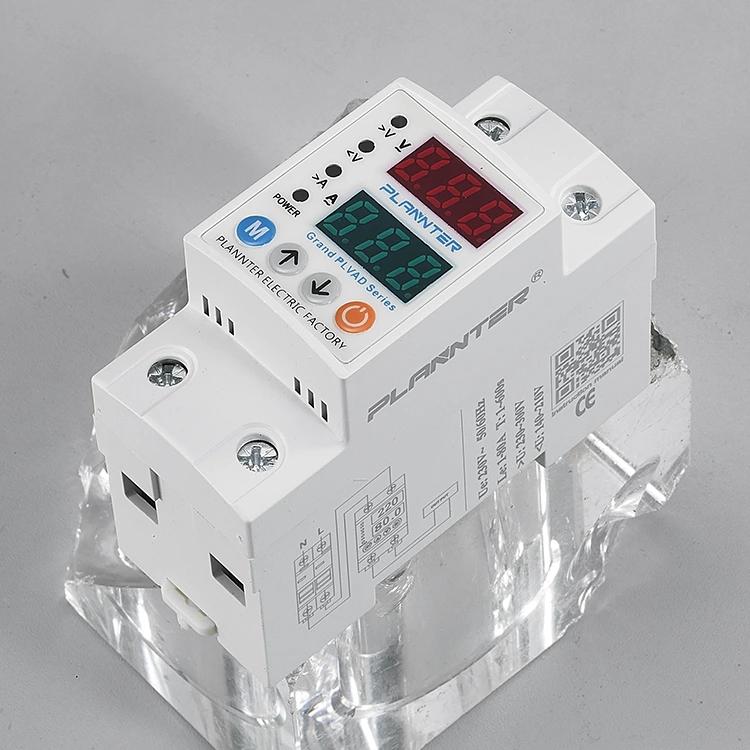

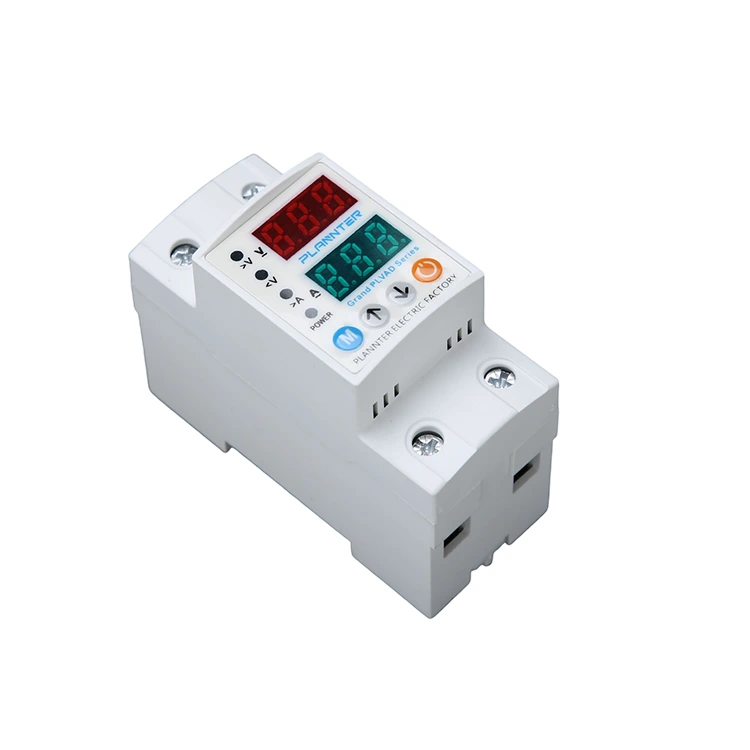

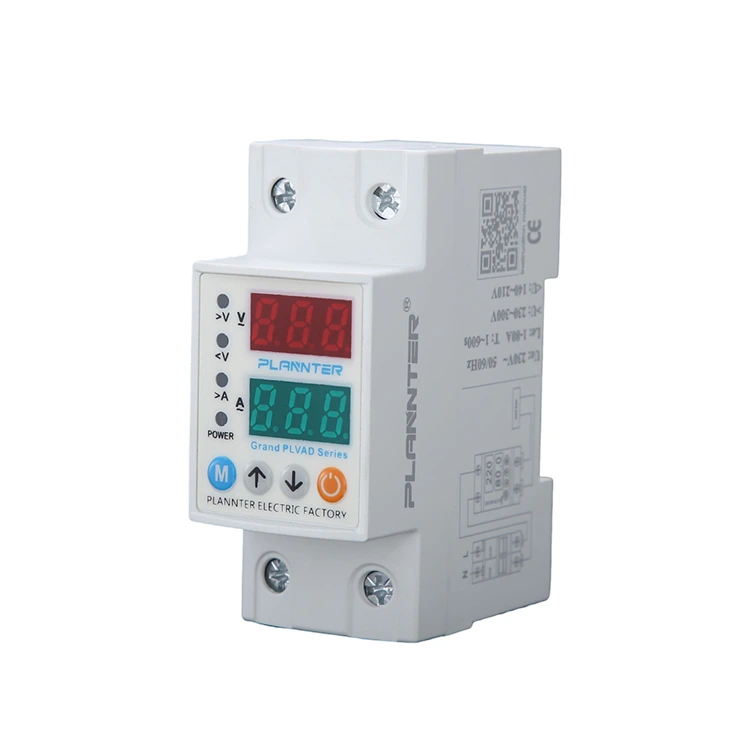

40A 63A Over- og underbeskytter

Pugao 40A 63A Over- og underbeskytterer en specialiseret elektrisk sikkerhedsanordning designet til at beskytte kredsløb og tilsluttede apparater mod ustabilitet i spændingen. Denne skinnemonterede enhed, der er klassificeret til standard 220VAC/230VAC-systemer (50/60Hz), overvåger kontinuerligt netspændingen.

Den afbryder automatisk strømforsyningen, når spændingsniveauer overstiger sikre tærskler (overspænding) eller falder for lavt (underspænding), hvilket forhindrer beskadigelse af motorer, printkort og ledninger. Med et robust design, der er i stand til at fungere i temperaturer fra -20°C til +55°C, sikrer det pålidelig ydeevne i forskellige miljøer.

Funktionsprincip

Funktionsprincippet for 40A 63A Over og Under Protector er faktisk overvågning af spændingsdata. Dette omfatter for eksempel detektering og overvågning af sensorer, styreenheder, relæer og andre forhold.

Sensor: Spændingsniveauet kan overvåges i realtid. Hvis spændingen overstiger eller falder under vores forudindstillede tærskel, sender sensoren et signal til kontrolenheden, der beder os om at betjene processen.

Kontrolenhed: kan modtage signaler fra sensoren, og vil afgøre, om spændingen er unormal. Hvis spændingen erkendes at være for høj eller for lav, vil styreenheden aktivere beskyttelsesforanstaltninger.

Relæ: Når styreenheden kommanderer det, vil relæet hurtigt åbne kredsløbet for at beskytte udstyret mod beskadigelse og forhindre brand.

Beskyttelse af udstyr

Følsomme maskiner kræver stabil kraft for at fungere korrekt. De40A 63A Over- og underbeskytterbruges i vid udstrækning til at beskytte:

• Medicinsk udstyr:Sikring af kritiske diagnostiske værktøjer ikke beskadiges af strømspidser.
• Instrumentering:Opretholdelse af nøjagtigheden af ​​styresystemer og sensorer, der er afhængige af ensartet spænding.

Industrielle/kommercielle belastninger

Til tungere applikationer tilbyder enheden høje strømværdier til at håndtere betydelige elektriske belastninger:

• 40A vurdering:Velegnet til standard kommercielle belysningskredsløb og mindre kontorudstyrsopsætninger.
• 63A vurdering:Ideel til industrielle fordelingstavler, kraftige motorer og hovedstrømforsyninger, hvor der kræves højere strømkapacitet.

Beskyttelsestype og mekanisme

De40A 63A Over- og underbeskytterbruger et smart kontrolsystem, der involverer sensorer og relæer til at styre strømsikkerheden:

• Overspændingsbeskyttelse:Registrerer pludselige stigninger i spændingen (f.eks. afbrydelse af neutral ledning) og afbryder strømmen for at forhindre brandfare og ældning af isoleringen.
• Underspændingsbeskyttelse:Identificerer spændingsfald, der kan få motorer til at overophede og gå i stå, hvilket afbryder belastningen for at forhindre udbrænding.
• Automatisk gendannelse:Når spændingen vender tilbage til et stabilt område, kan enheden automatisk lukke kredsløbet igen, hvilket reducerer behovet for manuel indgriben og sikrer kontinuerlig drift.

Fordele

Spændingsovervågning i realtid og hurtig afbrydelse: 40A 63A over- og underbeskytteren overvåger kontinuerligt netspændingen hver dag, når spændingen er detekteret ud over den indstillede tærskel, såsom overspænding eller underspænding, vil beskytteren afbryde strømforsyningen og undgå, at de elektriske apparater bliver permanent beskadiget på grund af høj spænding eller lav spænding.

Forlæng levetiden af ​​elektriske apparater: Hvis det langsigtede er et stabilt spændingsmiljø vil reducere de elektroniske komponenter på grund af spændingschok forårsaget af beskadigelse og ældning, kan stabilisere strømforsyningen og reducere udsving, for at forlænge udstyrets samlede levetid.

Beskyt udstyr: såsom computere, medicinsk udstyr, instrumentering og kontrolsystemer kræver højspændingsnøjagtighed. Hvis der registreres unormal spænding, vil den afbryde strømforsyningen for at undgå tab af udstyrsdata.

Høj sikkerheds- og beskyttelsesydelse: Når en pludselig stigning i spændingen kan føre til overophedning af ledninger, kortslutning eller brand, afbryder 40A 63A over- og underbeskytteren strømforsyningen rettidigt i øjeblikket af overspænding, reducerer risikoen for elektriske brande og forbedrer sikkerheden ved elektricitet.

FAQ

Hvordan justerer jeg spændingsgrænserne?

Enheden har justerbare indstillinger, så du kan kalibrere overspændings- og underspændingstærsklerne for at matche de specifikke krav til dine tilsluttede apparater.

Hvad er funktionen "automatisk gendannelse"?

Efter at en fejl er udbedret, og spændingen vender tilbage til et sikkert område, kan 40A 63A over- og underbeskytteren automatisk genoprette strømmen, hvilket reducerer behovet for manuelle nulstillinger og sikrer kontinuitet.

Hvad er forskellen mellem 40A og 63A?

Dette refererer til den nominelle strømkapacitet. En 63A-model kan klare en højere elektrisk belastning (flere apparater) end en 40A-model. Vælg baseret på din samlede tilsluttede belastning.

Beskytter dette mod lynnedslag?

Denne enhed er designet til over-/underspændingsbeskyttelse. For omfattende sikkerhed mod direkte lynnedslag anbefales det at bruge denne beskytter sammen med en dedikeret overspændingsbeskyttelsesanordning (SPD).

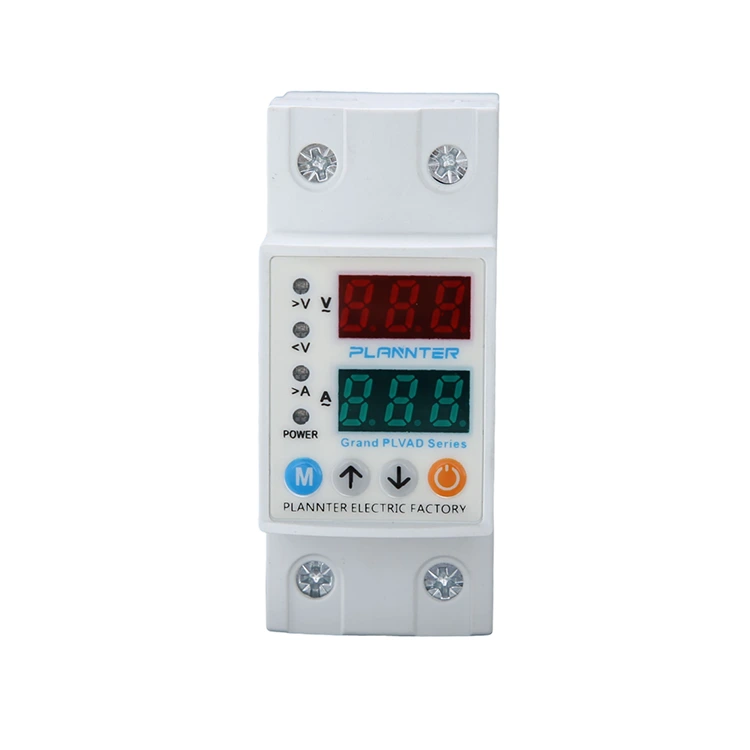

Display og knapper

1 - SET-knap: Denne knap bruges til at gemme efter indstilling/ændring af overstrømsværdier og høj/lavspændingsindstillingsværdier og fejl

ventetid.

2 - OP-knap: Forøg den ønskede værdi.

3 - Ned-knap: Reducer den nødvendige værdi.

4 - Manuel tænd/sluk-knap: Bruges til at tænde eller slukke for enhedens output manuelt. Når udgangen er slukket, vil skærmen vise "OFF", og enheden vil ikke være i stand til at udføre en automatisk nulstilling. Tryk på knappen igen for at genaktivere enheden og genoptage normal drift (forudsat at der ikke er nogen eksisterende fejl).

5 - Aktuelt display

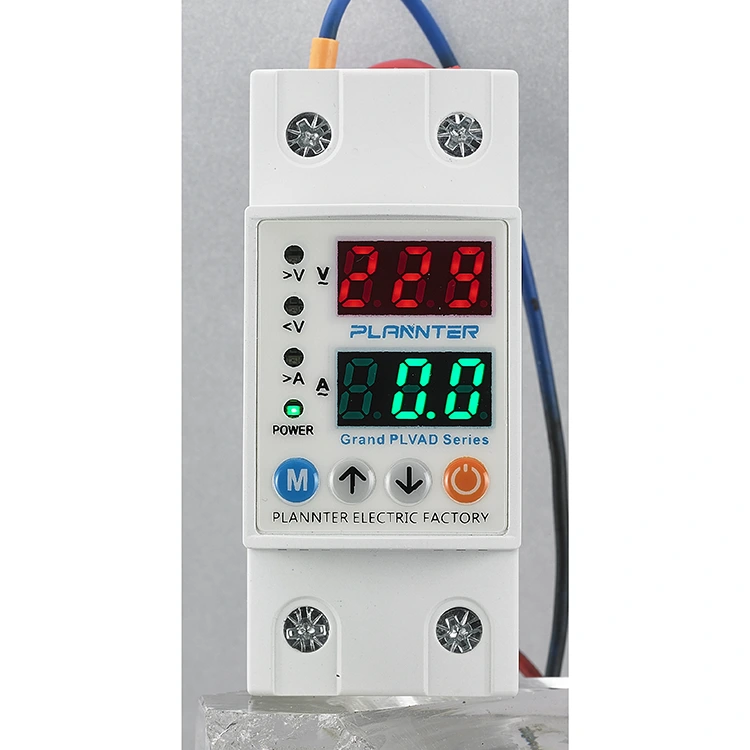

1. skærmgruppe: Under normal drift viser dette display værdien for indgangsspændingen (netspændingen). Skærmen forbliver konstant oplyst, når der ikke er nogen fejl, og blinker, hvis der opstår en høj- eller lavspændingsfejl. Under programmering viser displayet de relevante parameterværdier, der indstilles, såsom overstrøm, høj-/lavspændingstærskler, fejlforsinkelse og nulstillingsforsinkelsestider.

6 - Spændingsdisplay

2. skærmgruppe: Under normal drift viser dette afsnit den aktuelle værdi. Skærmen lyser konstant, når systemet fungerer normalt, og blinker i tilfælde af en overstrømsfejl. Under programmeringsprocessen viser den den numeriske værdi af den tilsvarende programparameter.

7 - LED-indikatorer:

A>: Lyser, når der registreres en overstrømsfejl.

V>: Lyser, når der opstår en højspændingsfejl.

V<: Lyser, når der opstår en lavspændingsfejl.

Ud: Lyser, når enheden begynder at udføre output.

Tilslutningsdiagram

Neutral- og faseledningerne fra lysnettet skal forbindes til "N" og "L" terminalerne markeret som "Input" på enheden.

Neutral- og faseledningerne i udstyret, der er beregnet til at blive beskyttet mod over- eller underspænding, skal forbindes til "N" og "L" terminalerne under "Output" sektionen af ​​enheden.

Dimensioner
