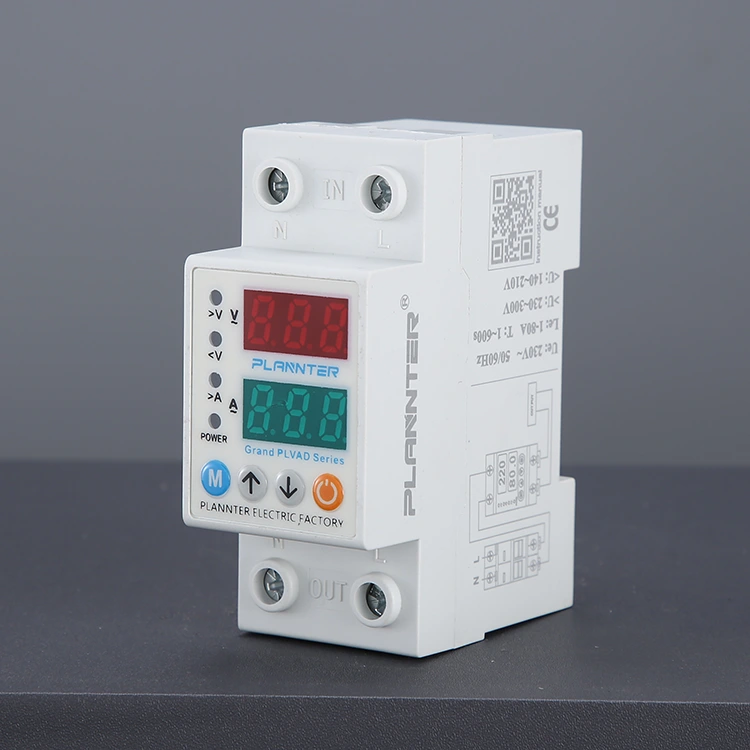

Spændingsbeskytter med dobbelt display

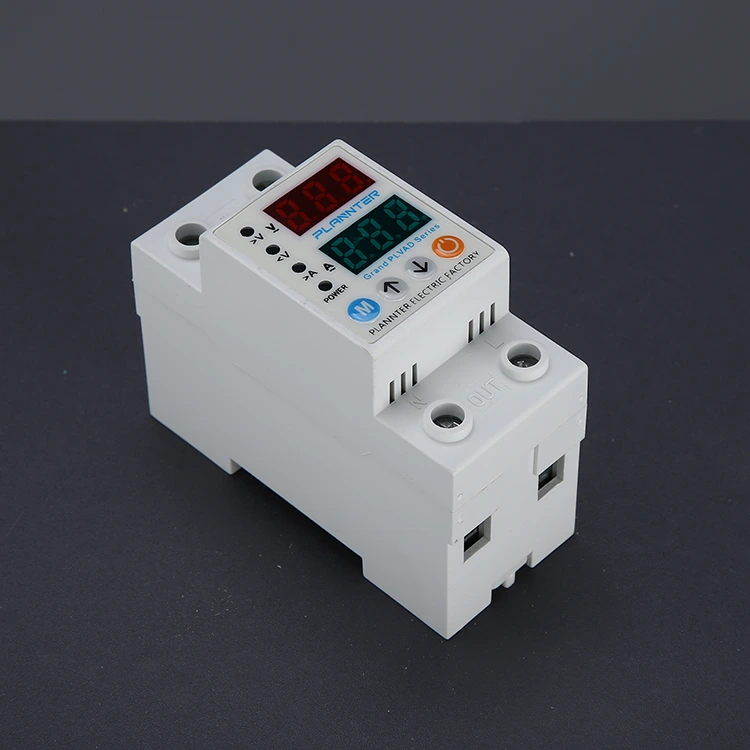

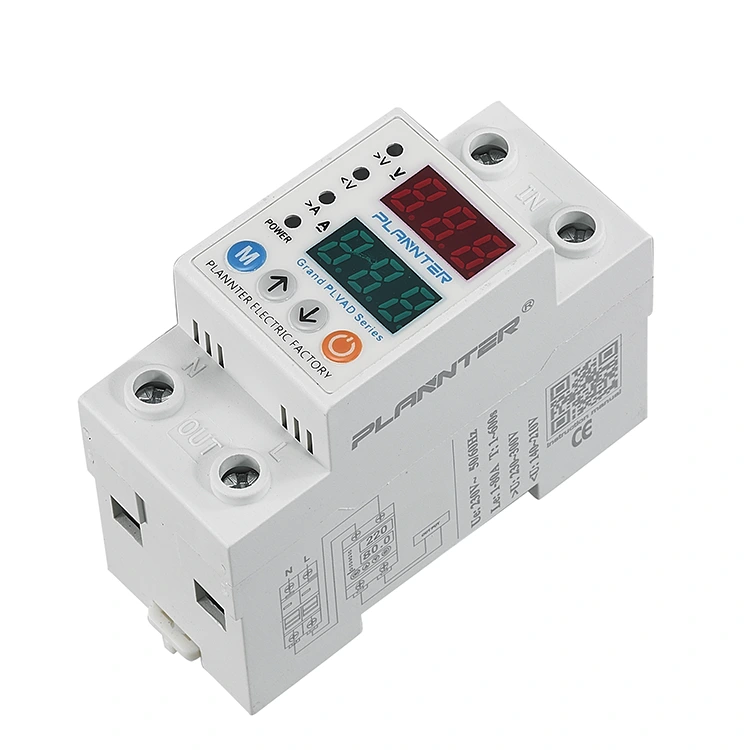

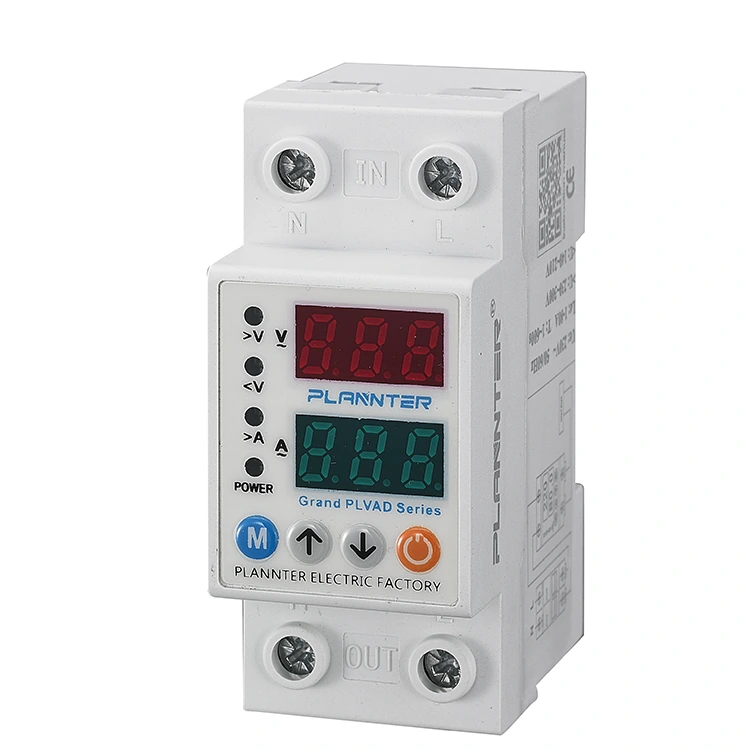

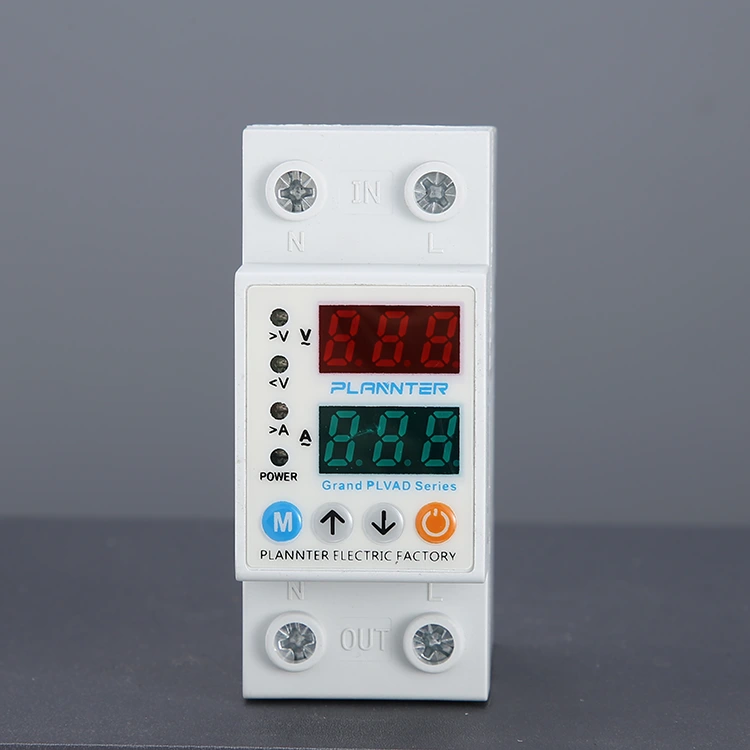

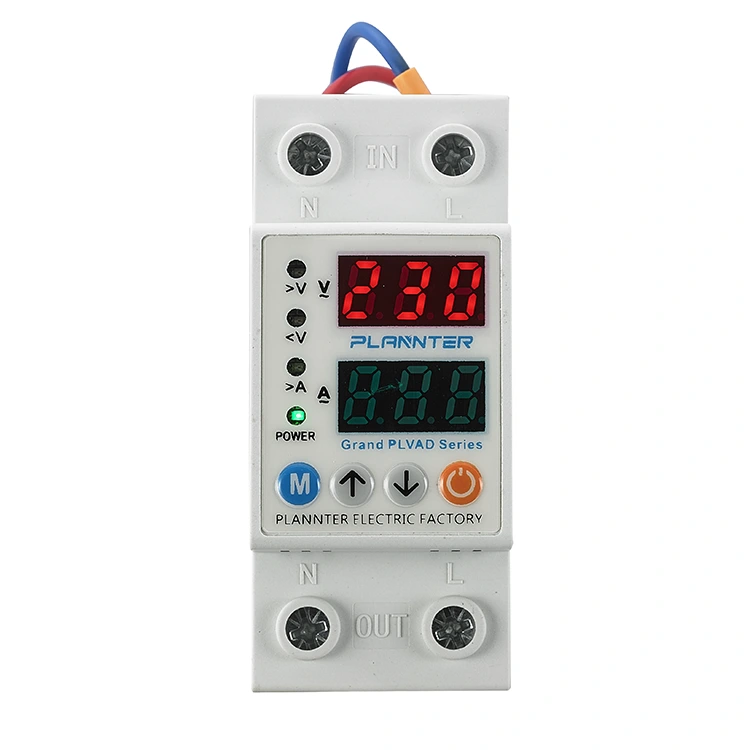

Justerbar spænding beskytter elektriske systemer mod overspænding, underspænding, overstrøm og understrøm for forskellige systemer såsom solcelleinstallationer for at forhindre beskadigelse af udstyr. Giver et overvågnings- og beskyttelsessystem i realtid til industrielle, kommercielle og private applikationer. Denne PUGAO (Planter Electric) Dual Display Voltage Protector har to LED-skærme, der giver et overblik over indgangsspænding og belastningsstrøm. Sparer plads med DIN-skinnemontering og er nem at sætte op ved hjælp af opsætning/op/ned/manuel tænd/sluk-knapperne.

Funktioner

Reguleret spændings-/strømbeskyttelse: Vi kan indstille tilpasselig overspænding f.eks. >230V og overstrøm op til 63A tærskler for at overvåge og beskytte det elektriske system mod skader på grund af strømudsving.

Realtids skærm med dobbelt skærm: Denne Dual Display Voltage Protector har en digital LED-skærm, der overvåger både spænding 220V/230V og strømværdier.

Flere indikatoralarmer: Røde og grønne LED'er angiver tydeligt strømstatus, overspænding/overstrøm og underspænding/understrøm, hvilket giver overvågning i realtid og pålidelig systembeskyttelse til industrielle, kommercielle og private applikationer.

Hvad er funktionerne af den dobbelte skærmspændingsbeskytter?

Mens afbrydere primært yder beskyttelse mod kortslutninger og overbelastninger - uanset spændingsniveauer - hvis du har brug for specialudstyr til at løse specifikke spændingsrelaterede problemer, er PUGAOs Dual Display Voltage Protector det ideelle valg.

1. Overspændingsbeskyttelse

Når spændingen pludselig stiger - for eksempel hvis en knækket neutral ledning får spændingen til at stige til 380V - vil enheden øjeblikkeligt afbryde strømforsyningen i det øjeblik, spændingen overstiger den forudindstillede tærskel, og derved forhindre elektriske apparater i at blive beskadiget eller brænde ud.

2. Underspændingsbeskyttelse

Når spændingen falder for lavt – såsom falder til under 170V i perioder med spidsbelastning af elektricitet – vil enheden automatisk afbryde strømmen. Dette forhindrer motordrevne apparater i at overophede og brænde ud på grund af drift under utilstrækkelig spænding.

3. Overstrømsbeskyttelse

PUGAOs produkter er avancerede og yderst pålidelige, med integrerede strømovervågningsfunktioner. Hvis strømmen overskrider en forudindstillet tærskel, vil enheden udløses for at yde beskyttelse.

4. Automatisk gendannelse

Når spændingen vender tilbage til normale niveauer, vil spændingsbeskytteren automatisk genoprette strømmen efter en kort forsinkelse, hvilket ikke kræver manuel indgriben.

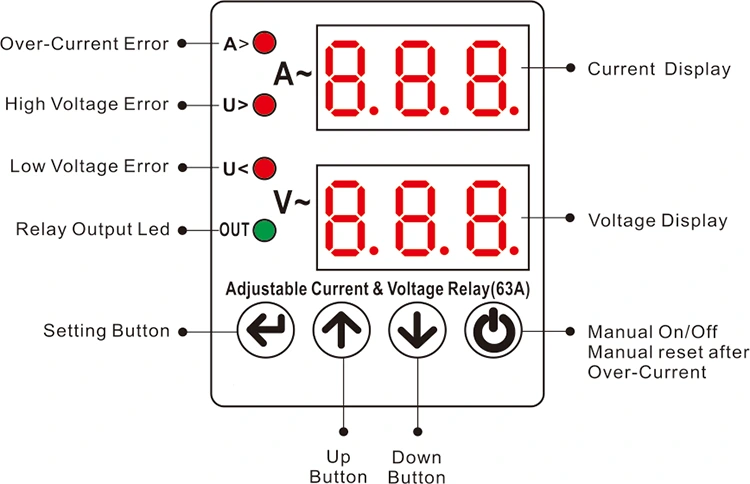

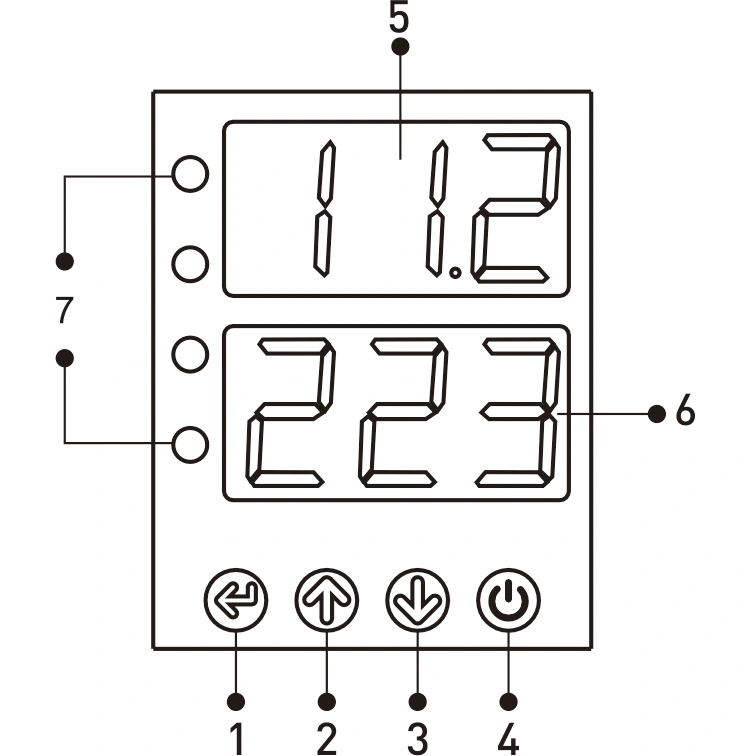

Display og knapper

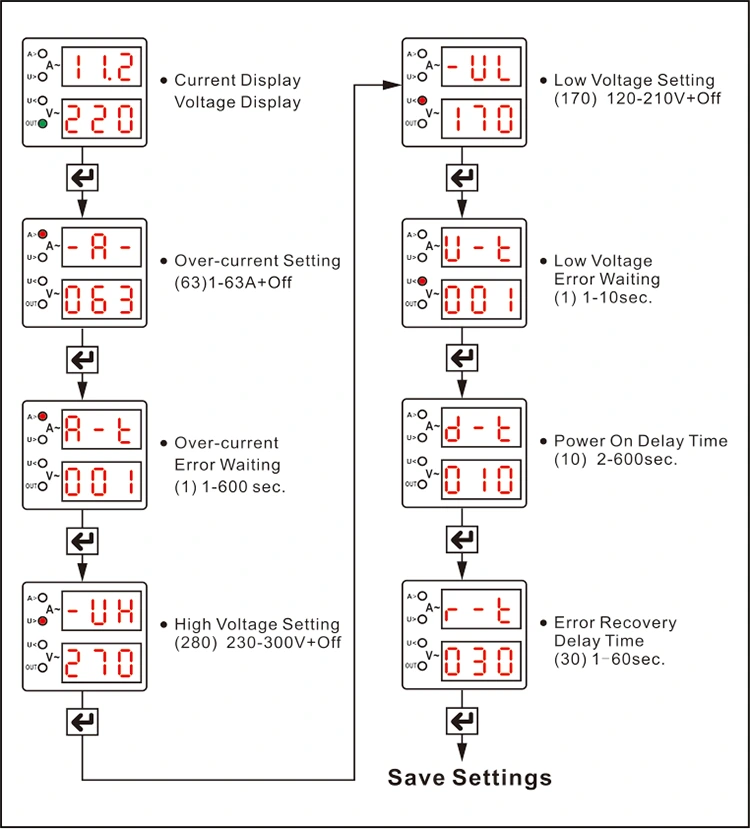

1 - SET knap: til indstilling eller ændring af overstrømsværdi, høj/lav spændings indstillingsværdier, fejl osv. i opsætningen.

2 - OP-knap: Øger den ønskede værdi.

3 - Ned-knap: reducerer den ønskede værdi.

4 - Manuel tænd/sluk-knap: Bruges til at slukke for enhedens udgang. Hvis den er i denne tilstand, vil skærmen vise "fra", og enheden vil ikke nulstille sig selv. Hvis enheden ikke er defekt, vil et tryk på denne knap igen tænde enheden og bruge den igen.

5 - AKTUELT DISPLAY

Første displaygruppe: under normal drift vises indgangsspændingen her; under ikke-fejltilstande lyser skærmen altid; ved fejl på grund af høj eller lav spænding blinker displayet. Under programmering viser displayet værdierne for det relevante program såsom overstrøm, højspænding/lavspænding, fejlvent, nulstil venteindstilte værdier.

6 - Spændingsdisplay

Anden displaygruppe: Under normal drift viser dette den aktuelle værdi; i en ikke-fejltilstand forbliver skærmen tændt; ved overstrømsfejl blinker skærmen. Under programmeringen viser dette den tilsvarende programværdi.

7 - LED'er:

A>: Lyser under en overstrømsfejl.

V>: Lyser under højspændingsfejl.

V<: Lyser under en lavspændingsfejl.

OUT: Lyser, når enheden udsender.

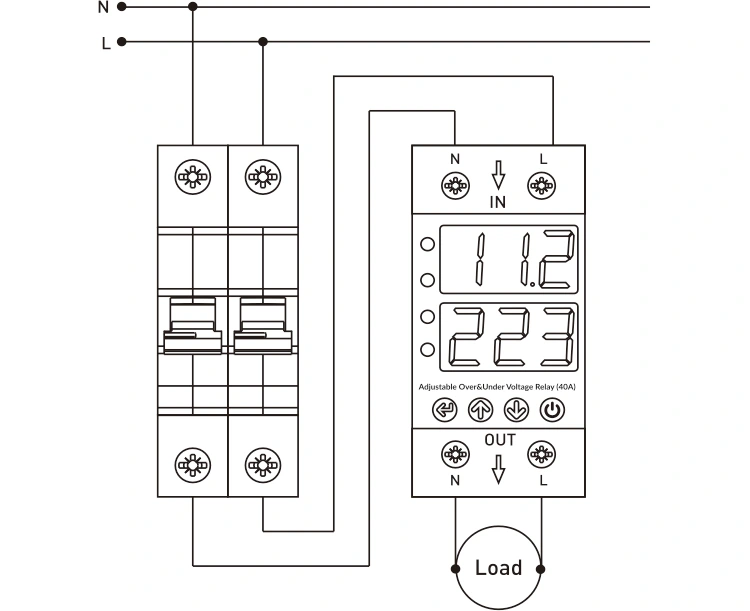

Tilslutningsdiagram

Nul- og faseledningerne fra strømforsyningen skal forbindes til "N" og "L" terminalerne på "Input" sektionen af ​​enheden.

For enheder, der kræver overspændings- og underspændingsbeskyttelse, skal nul- og faseledningerne forbindes fra "N" og "L" terminalerne på "Output" sektionen af ​​enheden.

Applikationsscenarier

FAQ

Q: Kan jeg manuelt justere spændingsudløsningsgrænserne?

A: Ja. Dette er en af ​​kernefordelene ved PUGAO-produkter. Du kan manuelt justere følgende parametre ved hjælp af justeringsknapperne på kontrolpanelet:

Overspændingsbeskyttelsestærskel

Underspændingsbeskyttelsestærskel

Overstrømsbeskyttelsestærskel

Forsinket tid for gendannelse

For specifikke konfigurationstrin henvises til betjeningsvejledningen, der følger med produktet.

Q: Hvorfor lyser skærmen umiddelbart efter tilslutning af strømforsyningen, men der leveres ikke strøm til belastningen med det samme?

A: Tjek venligst skærmen for at se, om nogle tal blinker, eller om en nedtælling er i gang. Dette indikerer, at beskytterens udskudte opstartsfunktion er aktiv.

Formål: At forhindre elektriske apparater i at blive beskadiget af pludselige strømstød, der kan opstå umiddelbart efter elnettets vedligeholdelse eller restaurering.

Anbefaling: Hvis du ønsker at få strøm leveret med det samme ved tilslutning, kan du indstille gendannelsesforsinkelsen til dens minimumværdi; af hensyn til apparatets sikkerhed anbefaler vi dog at opretholde en vis forsinkelsesperiode.
