Hvordan forbedrer en DIN-skinnemonteret miniatureafbryder elektrisk sikkerhed og systempålidelighed?

A DIN-skinnemonteret miniatureafbryder(MCB) er en af ​​de vigtigste beskyttelsesanordninger, der bruges i moderne elektriske systemer. Uanset om det er installeret i boligfordelingstavler, industrielle kontrolpaneler, kommercielle faciliteter eller vedvarende energisystemer, hjælper det med at forhindre elektriske farer forårsaget af overbelastning og kortslutning.

Denne omfattende vejledning forklarer, hvordan DIN-skinnemonterede miniatureafbrydere fungerer, deres fordele, anvendelser, tekniske specifikationer, installationsovervejelser og bedste praksis for at vælge den rigtige model. Ved at forstå disse faktorer kan købere, ingeniører og entreprenører forbedre systemets pålidelighed, reducere nedetiden og sikre elektrisk sikkerhed.

Hvad er en DIN-skinnemonteret miniatureafbryder?

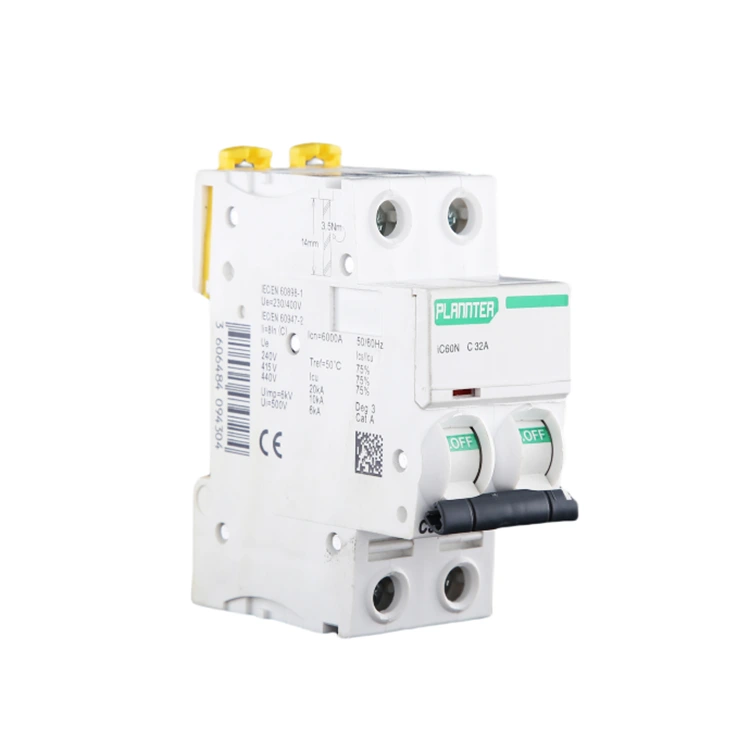

En DIN-skinnemonteret miniatureafbryder er en automatisk elektrisk beskyttelsesenhed designet til at afbryde elektriske kredsløb, når der opstår unormale strømforhold. Udtrykket "DIN-skinnemontering" refererer til den standardiserede metalskinne, der bruges inde i elektriske paneler til hurtig og sikker installation.

I modsætning til traditionelle sikringer, der skal udskiftes efter drift, kan en MCB blot nulstilles, når fejlen er udbedret. Denne funktion reducerer vedligeholdelsesomkostninger og nedetid markant.

I dag er DIN-skinnemonterede MCB'er meget brugt i elektriske distributionssystemer på grund af deres kompakte størrelse, pålidelige ydeevne og lette installation.

Hvordan virker en DIN-skinnemonteret MCB?

Betjeningen af ​​en miniatureafbryder afhænger af to primære beskyttelsesmekanismer:

• Termisk beskyttelse– Beskytter mod overbelastningsstrømme.
• Magnetisk beskyttelse– Beskytter mod kortslutningsstrømme.

Når der løber for meget strøm i en længere periode, varmes det termiske element op og bøjes, hvilket får afbryderen til at udløse. I tilfælde af en kortslutning reagerer den magnetiske mekanisme næsten øjeblikkeligt og afbryder kredsløbet, før der opstår alvorlig skade.

Hvorfor er elektrisk beskyttelse så vigtig?

Elektriske fejl kan forårsage katastrofale konsekvenser, herunder udstyrsfejl, produktionsnedetid, brandfare og personskade.

Uden korrekt kredsløbsbeskyttelse:

• Ledningsisolering kan smelte.
• Elektrisk udstyr kan lide permanent skade.
• Uventede nedlukninger kan afbryde driften.
• Brandrisikoen stiger dramatisk.
• Personalesikkerheden bliver kompromitteret.

En DIN-skinnemonteret miniatureafbryder fungerer som den første forsvarslinje mod disse risici.

Hovedkomponenter i en DIN-skinnemonteret MCB

At forstå den interne struktur hjælper brugerne med at værdsætte disse enheders pålidelighed.

Vigtigste fordele ved DIN-skinnemonterede afbrydere

Populariteten af ​​DIN-skinnemonterede MCB'er stammer fra adskillige driftsmæssige fordele.

• Hurtig montering på standard DIN-skinner
• Kompakt design sparer panelplads
• Genanvendelig efter fejlafhjælpning
• Høj pålidelighed og holdbarhed
• Forbedret elektrisk sikkerhed
• Reducerede vedligeholdelseskrav
• Omkostningseffektiv langsigtet drift
• Kompatibilitet med modulære elektriske systemer

Disse fordele gør dem til en foretrukken løsning på tværs af både industrielle og kommercielle applikationer.

Almindelige applikationer på tværs af brancher

DIN-skinnemonterede miniatureafbrydere findes i næsten enhver moderne elektrisk infrastruktur.

Tekniske specifikationer, du bør forstå

Før de køber en MCB, skal brugerne forstå følgende specifikationer:

• Nominel strøm (A)
• Nominel spænding (V)
• Brydekapacitet (kA)
• Antal polakker
• Trip Curve Karakteristika
• Frekvensvurdering
• Beskyttelsesgrad
• Overholdelsesstandarder

Valg af uhensigtsmæssige specifikationer kan føre til generende snuble eller utilstrækkelig beskyttelse.

Sådan vælger du den rigtige MCB

Valg af den rigtige DIN-skinnemonterede miniatureafbryder kræver evaluering af flere vigtige faktorer.

1. Bestem maksimal belastningsstrøm.
2. Identificer systemspændingen.
3. Beregn potentiel fejlstrøm.
4. Vælg den korrekte turkurve.
5. Vælg passende stangkonfiguration.
6. Bekræft certificeringskravene.
7. Overvej miljøforhold.

Industrielle miljøer kan kræve højere brudkapacitet sammenlignet med boligapplikationer.

Best Practices for installation

Korrekt installation er afgørende for at opnå maksimal sikkerhed og ydeevne.

• Afbryd strømmen før installation.
• Brug korrekte lederstørrelser.
• Følg drejningsmomentspecifikationerne.
• Sørg for tilstrækkelig ventilation.
• Mærk kredsløb tydeligt.
• Bekræft terminal tæthed.
• Udfør test efter installation.

Korrekt installation minimerer driftsrisici og forlænger udstyrets levetid.

Vedligeholdelse og fejlfinding

Selvom MCB'er kræver minimal vedligeholdelse, anbefales periodiske inspektioner.

Vedligeholdelsestjekliste:

• Undersøg for fysiske skader.
• Kontroller terminalforbindelserne.
• Overvåg tegn på overophedning.
• Bekræft med jævne mellemrum turdrift.
• Rengør elektriske paneler.
• Gennemgå belastningsforhold.

Hvis der forekommer hyppige udløsninger, skal du undersøge overbelastningsforhold, ledningsfejl eller udstyrsfejl i stedet for gentagne gange at nulstille afbryderen.

Sammenligning mellem MCB'er og traditionelle sikringer

Fremtidige tendenser inden for kredsløbsbeskyttelse

Elektriske systemer fortsætter med at udvikle sig, hvilket driver innovationer inden for kredsløbsbeskyttelsesteknologier.

• Smarte overvågningsmuligheder
• Fjerndiagnostik
• IoT integration
• Energiledelsessystemer
• Forudsigende vedligeholdelsesløsninger
• Forbedrede fejldetektionsteknologier

Disse fremskridt hjælper organisationer med at forbedre operationel effektivitet og systempålidelighed.

Ofte stillede spørgsmål

Q1: Hvad betyder DIN-skinne?

En DIN-skinne er en standardiseret metalmonteringsskinne, der bruges til installation af elektriske enheder inde i paneler og fordelingstavler.

Q2: Kan en MCB erstatte en sikring?

Ja. I mange applikationer giver MCB'er et mere bekvemt og genanvendeligt alternativ til traditionelle sikringer.

Q3: Hvor længe holder en miniatureafbryder?

MCB'er af høj kvalitet kan fungere pålideligt i mange år, når de installeres og vedligeholdes korrekt.

Spørgsmål 4: Hvad forårsager hyppig udløsning af afbryderen?

Almindelige årsager omfatter overbelastninger, kortslutninger, defekt udstyr, løse forbindelser eller ledningsproblemer.

Q5: Er DIN-skinnemonterede MCB'er egnede til industriel brug?

Ja. Industrielle MCB'er bruges i vid udstrækning i produktionsanlæg, automationssystemer og styreskabe.

Q6: Hvordan vælger jeg den korrekte aktuelle rating?

Klassificeringen skal matche kredsløbsdesignet og forventet belastning, samtidig med at den giver tilstrækkelig beskyttelse af ledere og udstyr.

Konklusion

En DIN-skinnemonteret miniatureafbryder spiller en afgørende rolle i at beskytte elektriske systemer mod overbelastning og kortslutninger. Dets kompakte design, lette installation, pålidelighed og nulstillelige drift gør den til en af ​​de mest pålidelige løsninger til boliger, kommercielle, industrielle og vedvarende energianvendelser.

Ved at forstå dets driftsprincipper, specifikationer og udvælgelseskriterier kan brugerne forbedre den elektriske sikkerhed, udstyrsbeskyttelse og systemets ydeevne markant.
