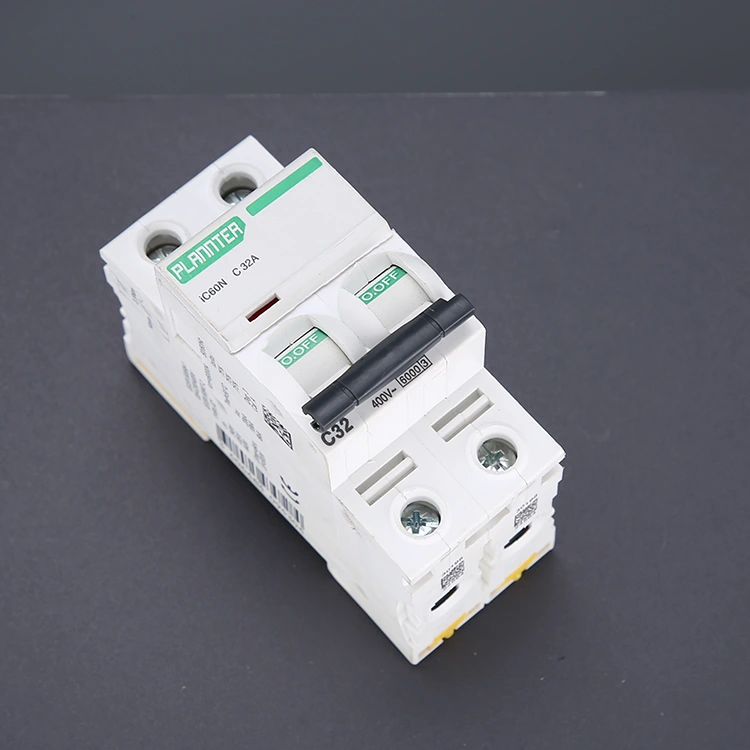

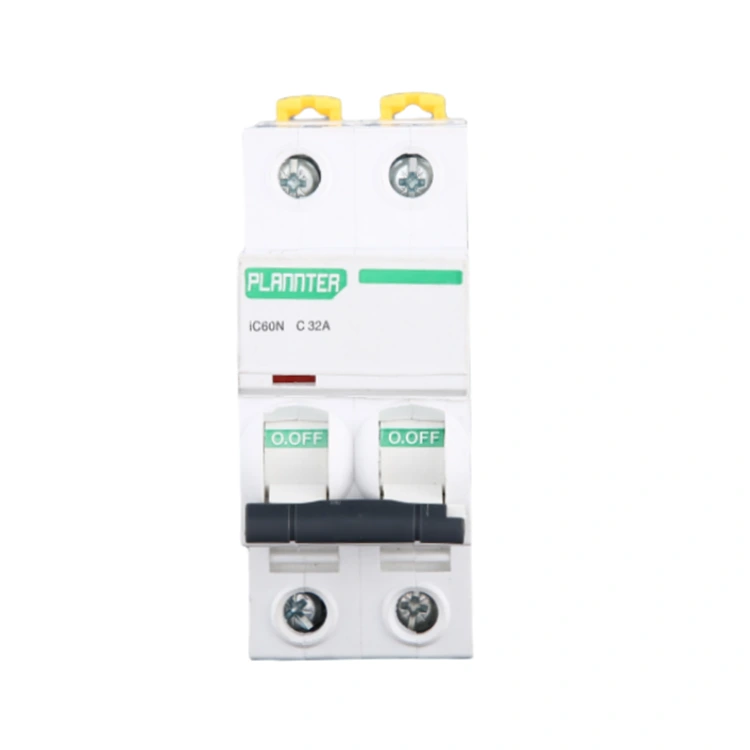

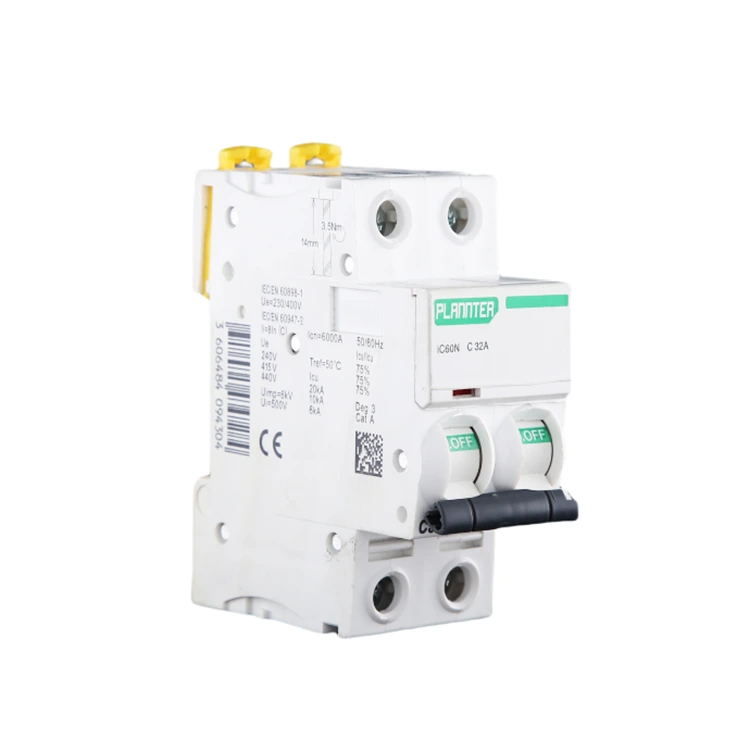

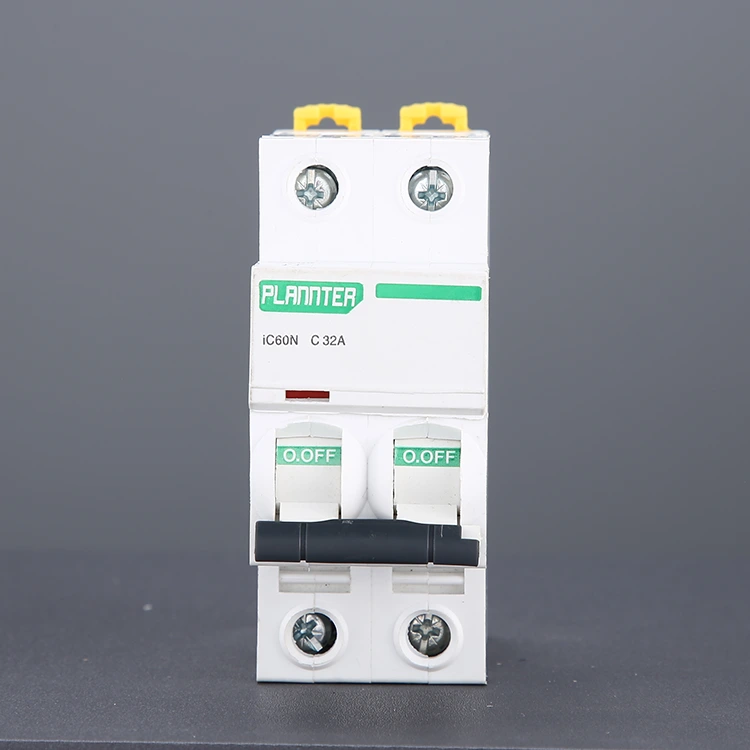

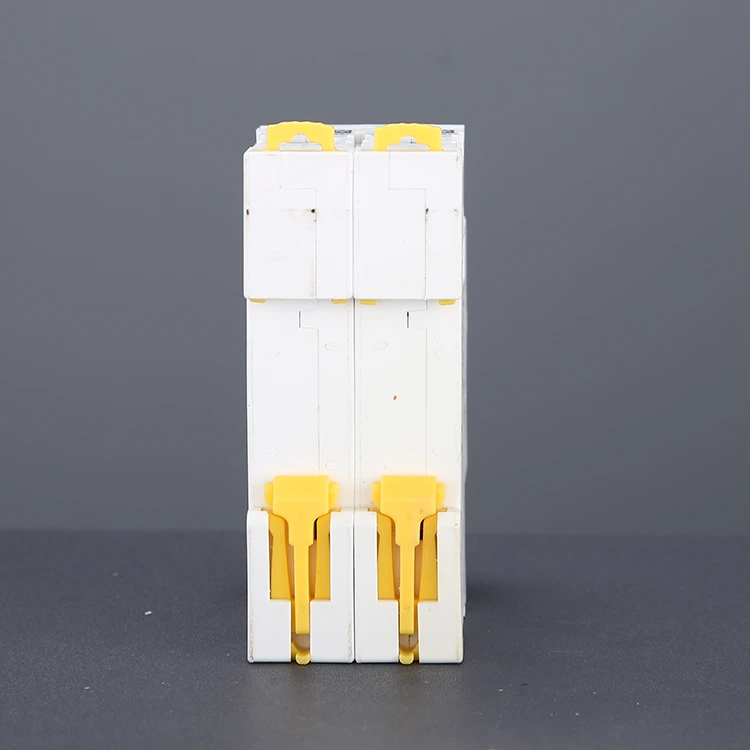

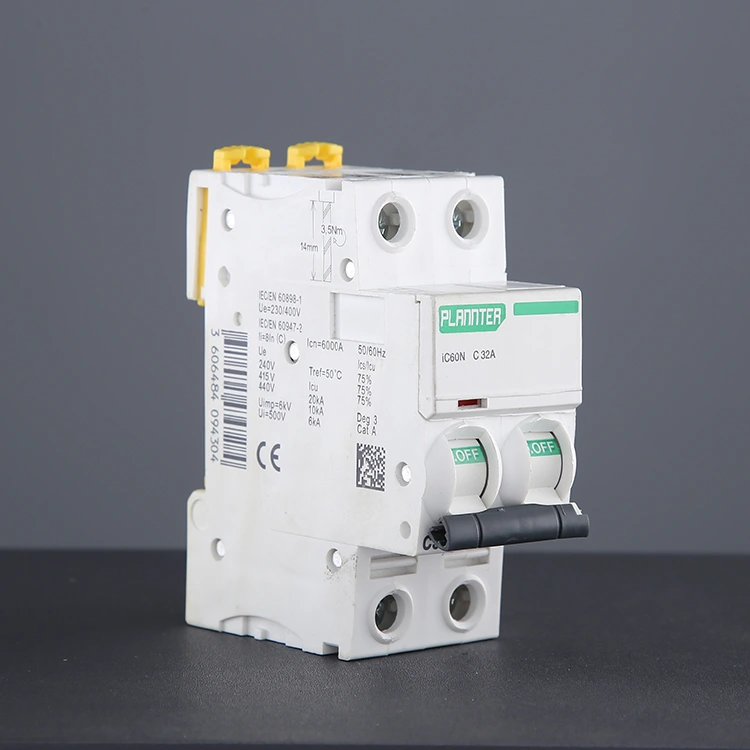

DIN-skinnemonteret miniatureafbryder

I modsætning til en-polet afbryder (1P), som kun afbryder brandtråden, vil en 2-polet DIN-skinnemonteret miniatureafbryder synkront afbryde brandtråden og nulledningen ved udløsning, hvilket undgår risikoen for elektrisk stød på grund af elektrificeringen af ​​nulledningen, hvilket er en højere sikkerhedsfaktor. Derfor er den især velegnet til applikationer, der kræver fuldstændig beskyttelse mod strømsvigt, såsom husholdningsklimaanlæg, vandvarmere, distributionshovedafbrydere, mindre strømudstyr og så videre.

Hvorfor er DIN-skinnedesign industristandarden?

1. Modularitet og fleksibilitet

På samme måde som at bygge med blokke kan du montere flere afbrydere, fejlstrømsenheder, kontaktorer eller relæer side om side på skinnen.

Hvis et kredsløb kræver en ekstra gren, skal du blot indsætte en ny afbryder i et ledigt rum på skinnen - uden at skulle udskifte hele fordelingstavlen.

2. Enestående installationseffektivitet

For elektrikere tager installationen af ​​en DIN-skinnemonteret miniatureafbryder kun få sekunder. Sammenlignet med traditionelle skruefaste metoder reduceres installationstiden med over 80%.

3. Standardisering og udskiftelighed

Ved at overholde IEC 60898-standarden er PUGAO-afbrydere dimensionelt fuldt kompatible med mærker som ABB, Schneider Electric og Siemens. Hvis du skal udskifte eksisterende udstyr, fungerer vores produkter som direkte erstatninger.

4. Varmeafledning og vedligeholdelse

Skinnemontering suspenderer afbryderne, hvilket skaber et luftcirkulationsgab bag dem, der letter effektiv varmeafledning.

Til vedligeholdelse skal du blot fjerne den specifikke enhed fra skinnen, hvilket eliminerer behovet for at afmontere hele kabinettet.

DIN-skinnemontering vs. fast montering: Hvad er forskellen?

Scenarier for valg af skinnemontering: Skinnemontering er det foretrukne valg til over 90 % af afbryderanvendelser.

● Standard fordelingsbokse eller skabe

● Situationer, der kræver batchinstallation (ingeniørprojekter)

● Tilfælde, hvor fremtidig vedligeholdelse eller udvidelse kan være påkrævet

● Bolig-, kommercielle og de fleste industrielle strømdistributionssystemer

Fungere

Overbelastningsbeskyttelse: Når belastningsstrømmen overstiger den nominelle værdi i lang tid, bøjes bimetallet inde i MCB'en af ​​varme, hvilket udløser den mekaniske mekanisme til at virke og afbryde kredsløbet, hvilket forhindrer ledningen i at overophedes og forårsage brand.

Kortslutningsbeskyttelse: Når der opstår en kortslutning i ledningen, og strømmen stiger øjeblikkeligt, genererer den elektromagnetiske angriber hurtigt en stærk magnetisk kraft og skubber forbindelsesmekanismen for at afbryde kontakterne, hvilket realiserer millisekunders udløsning.

Fuldstændig isolation: Under vedligeholdelse eller eftersyn kan manuel betjening af afbryderen samtidig afbryde brandledningen og nulledningen, hvilket sikrer, at udstyret ikke er elektrificeret og sikrer operatørernes sikkerhed.

Dobbelt overvågning: Denne DIN-skinnemonterede miniatureafbryder kan overvåge den aktuelle status for brandlinjen og nullinjen i realtid og udføre beskyttelseshandlingen med det samme, når der er nogen unormalitet i begge linier.

Sådan installeres en DIN-skinnemonteret afbryder korrekt?

Inkluderet med din produktlevering giver PUGAO en omfattende installations- og vedligeholdelsesvejledning; skulle du støde på problemer, er du velkommen til at kontakte vores tekniske supportteam efter salg. Da DIN-skinnedesignet forenkler installationsprocessen, kan vi også tilbyde anbefalinger baseret på standard installationspraksis.

Trin 1: Afbryd strømforsyningen

Før du udfører nogen handlinger, er det bydende nødvendigt at afbryde strømforsyningen til fordelerboksen. Brug et multimeter eller spændingstester til at kontrollere de indgående terminaler; fortsæt først med arbejdet efter at have bekræftet, at der ikke er nogen spænding til stede. Vi anbefaler at bære isolerede handsker og sikkerhedsbriller.

Trin 2: Undersøg installationsmiljøet

Kontroller, at en standard 35 mm DIN-skinne er installeret i fordelerboksen. Sørg for, at der er tilstrækkelig frigang til at lette varmeafledning og fremtidig vedligeholdelse, og bekræft, at skinnen er forsvarligt fastgjort uden løshed.

Trin 3: Monter strømafbryderen på skinnen

Juster den øverste clips på afbryderen med DIN-skinnen, og tryk derefter nedad, indtil den nederste clips automatisk låser på plads. Enheden skal være sikkert fastgjort og fri for enhver vaklen.

Det modulære design giver mulighed for side-by-side installation af flere afbrydere.

Trin 4: Tilslut strøm- og belastningsledninger

Standard ledningskonfigurationen involverer tilslutning af strømindgangen til de øvre terminaler og belastningsudgangen til de nedre terminaler. Brug ledninger, der opfylder den specificerede strømværdi (f.eks. anbefales et ledningstværsnit på ≥4mm² for en 32A-afbryder). Spænd terminalskruerne godt til for at forhindre løse forbindelser eller overophedning.

Trin 5: Bekræft lednings- og installationsstatus

Bekræft, at alle ledningsforbindelser er sikre, og at der ikke er blottede ledninger. Kontroller polariteten og fasesekvensen - dette er især kritisk for trefasede systemer. Sørg for, at afbryderkontakten er i positionen "OFF" (frakoblet).

Trin 6: Starttest

Efter genoprettelse af hovedstrømforsyningen skal du sætte afbryderen til "ON"-position for at teste for korrekt funktion. Tjek for unormale lyde, tegn på overophedning eller uventet snuble.
