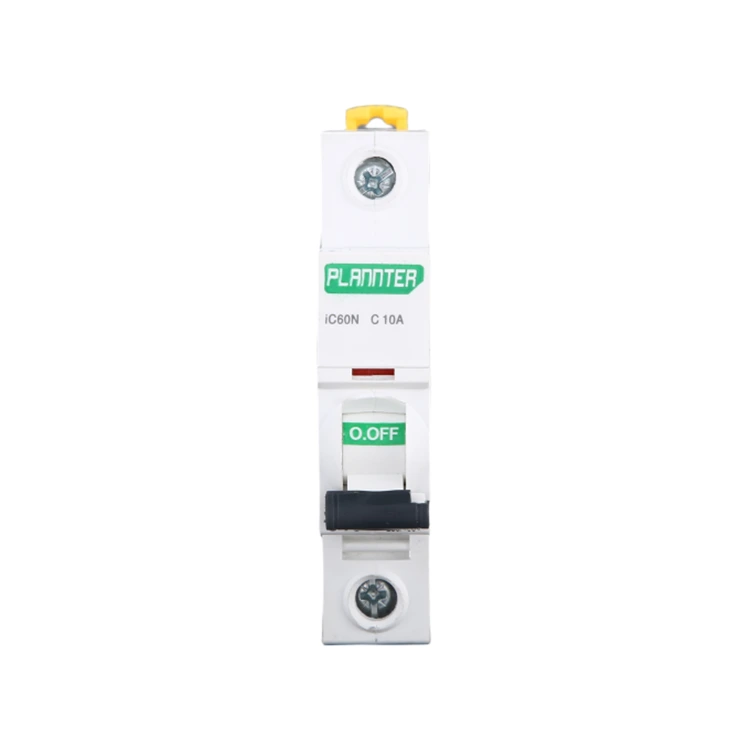

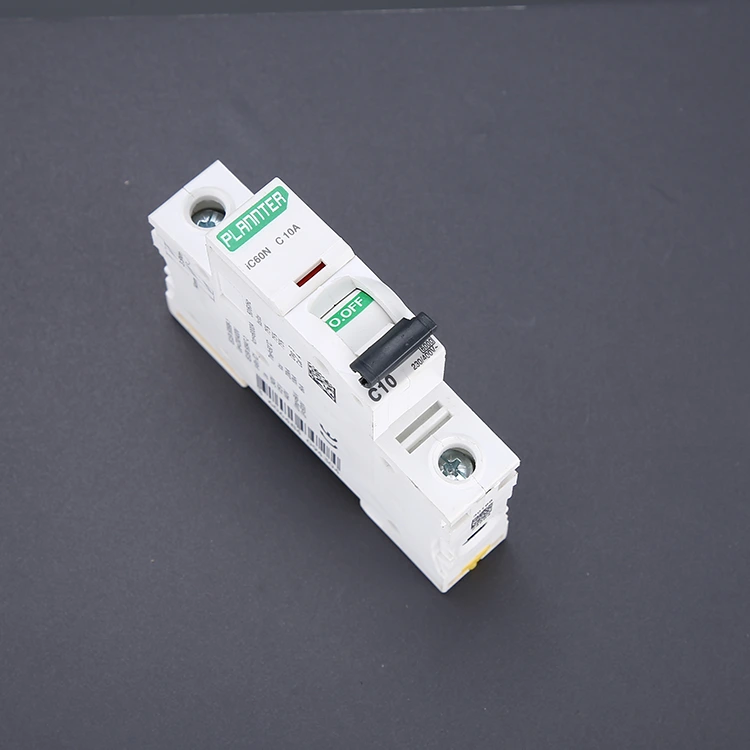

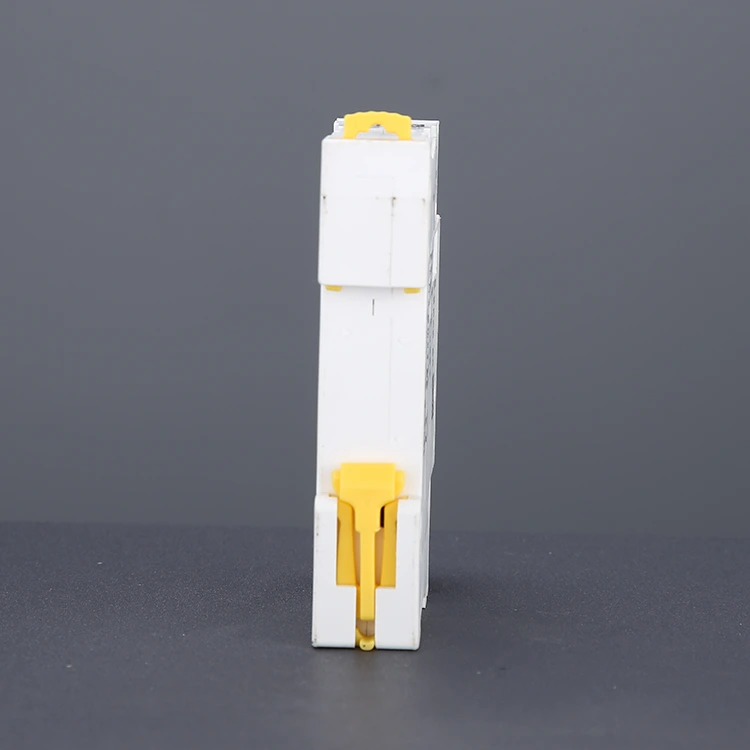

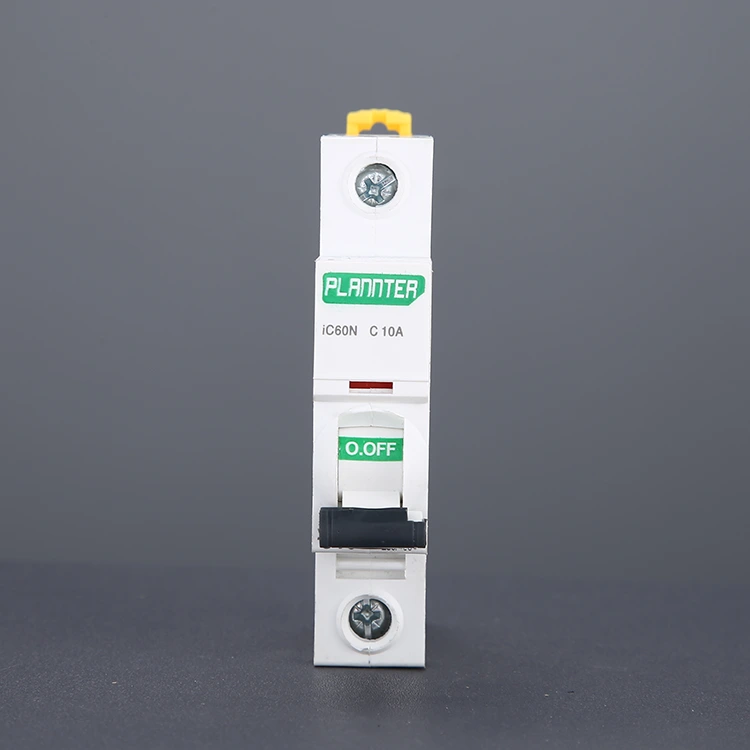

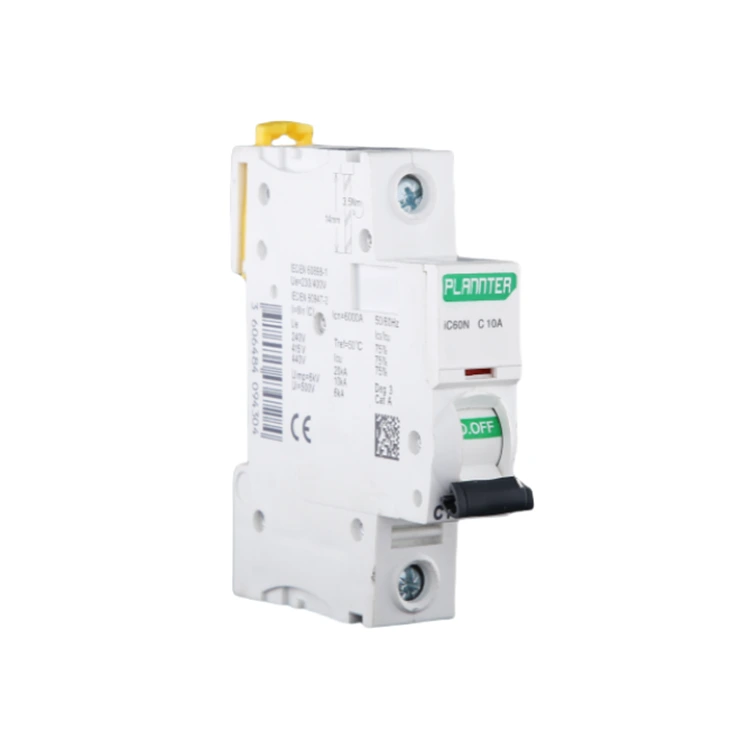

AC High Current Miniature Circuit Breaker

Den mest almindelige type hjemmeafbryder er den enkeltpolede AC High Current Miniature Circuit Breaker, som består af en enkelt brandledning og en enkelt nulledning, og er monteret på hjemmets elektriske panel for at overvåge og kontrollere strømmen inden for en enkelt ledning. Det beskytter den enkelte ledning mod overbelastning og kortslutninger. I tilfælde af overbelastning eller kortslutning vil afbryderen udløse og automatisk afbryde strømforsyningen. Det kan beskytte elektrisk udstyr mod elektriske brande.

Vores teknologi

Håndtering af høje strømme stiller enorme krav til et produkts mekaniske struktur og materialer. Med udgangspunkt i mere end ti års produktionsekspertise har PUGAO implementeret tekniske optimeringer og opgraderinger for at sikre, at vores AC High Current Miniature Circuit Breakers er perfekt skræddersyet til at imødekomme kravene fra virkelige applikationer.

1. Indvendige komponenter af helt kobber fortykket

Jo højere strømmen er, desto mere betydelig varme genereres af intern modstand. Alle vores interne ledende broer og spoler er fremstillet af højrent elektrolytisk kobber, med en tykkelse øget med 30 % sammenlignet med standardmodeller, hvilket holder temperaturstigningen inden for sikre grænser.

2. Høj brudkapacitet som standard

Højstrømskredsløb er typisk placeret i forenden af ​​et elektrisk system. I tilfælde af kortslutning kan den potentielle fejlstrøm være ekstrem høj. PUGAOs højstrømsserie leveres som standard med en brydekapacitet på 10kA, hvilket sikrer, at huset forbliver intakt - uden at gå i stykker - under alvorlige fejlhændelser, og derved beskytter fordelingspanelet.

3. Store sølvlegeringskontakter

For at forhindre kontaktsvejsning under store belastninger, anvender vi sølvbaserede legeringskontakter med et væsentligt større overfladeareal. Dette materiale har ikke kun fremragende elektrisk ledningsevne, men opretholder også konsekvent lav kontaktmodstand, selv under hyppige koblingsoperationer, der involverer høje strømme.

Kerneapplikationsscenarier

Til enhver applikation, der kræver høj effektkapacitet - især hvor minimering af fodaftrykket i distributionsskabe er en prioritet - anbefaler vi stærkt at vælge vores AC High Current Miniature Circuit Breakers. Dette gælder især for følgende scenarier:

Hovedindgående linjebeskyttelse: Hovedafbryderen til store villaer, detailbutikker og restauranter. Da det kombinerede strømforbrug for alle husholdningsapparater kan overstige 63A, er en 80A eller 100A hovedafbryder påkrævet.

Industrielt kraftudstyr: Motorer med høj effekt, luftkompressorer og sprøjtestøbemaskiner. Disse enheder har høje startstrømme ved opstart og høje driftsstrømme under drift, hvilket typisk nødvendiggør en højstrømsafbryder med en type D udløsningskurve.

Nye ladestationer til energikøretøjer: Højeffekt DC- og AC-ladebunker, hvor udgangsstrømmen ofte ligger mellem 80A og 125A.

Datacentre: Beskyttelse til serverskabsrækkefordelingsenheder (RDU'er), der kræver installationskapaciteter med høj tæthed kombineret med kapaciteten til at håndtere høje strømme.

PV & energilagringssystemer: Beskyttelse af kombinatorboksen ved udgangstrinnet for effektomformere.

Forskellen mellem 2-polet vekselstrømsafbryder og 1-polet strømafbryder

FAQ

1. Accepterer du tilpasset service?

Vi leverer OEM/ODM-service og kan udskrive dit mærkelogo på AC High Current Miniature Circuit Breaker. Vi kan også levere tilfredsstillende løsninger i henhold til dine tegninger og parameterkrav.

2. Hvad er dine betalingsbetingelser?

30% forudbetalt ved bankoverførsel, 70% betalt før forsendelse. Western Union og Letter of Credit er også acceptable.

3. Hvorfor ser bredden af ​​en højstrømsafbryder ud til at være den samme som på en standard?

Det er netop her, dens opfindsomhed ligger. Den bevarer standard 18 mm modulbredde, så den kan monteres problemfrit på en standard DIN-skinne. Imidlertid har dens interiør isoleringsmaterialer med højere specifikationer og et specialiseret varmeafledningskanaldesign til effektivt at styre varmen, der genereres af høje effektbelastninger.

4. Er der særlige krav ved installation af en højstrømsafbryder?

Drejningsmoment er nøglefaktoren. For strømme omkring 100A kan selv let løse klemskruer generere nok varme til at smelte plastikhuset inden for meget kort tid. PUGAO anbefaler at bruge en professionel momentnøgle og jævnligt kontrollere tætheden af ​​ledningsforbindelserne.
