Hvilken ministrømafbryder hjælper mine projekter med at forblive sikre, kompatible og rentable?

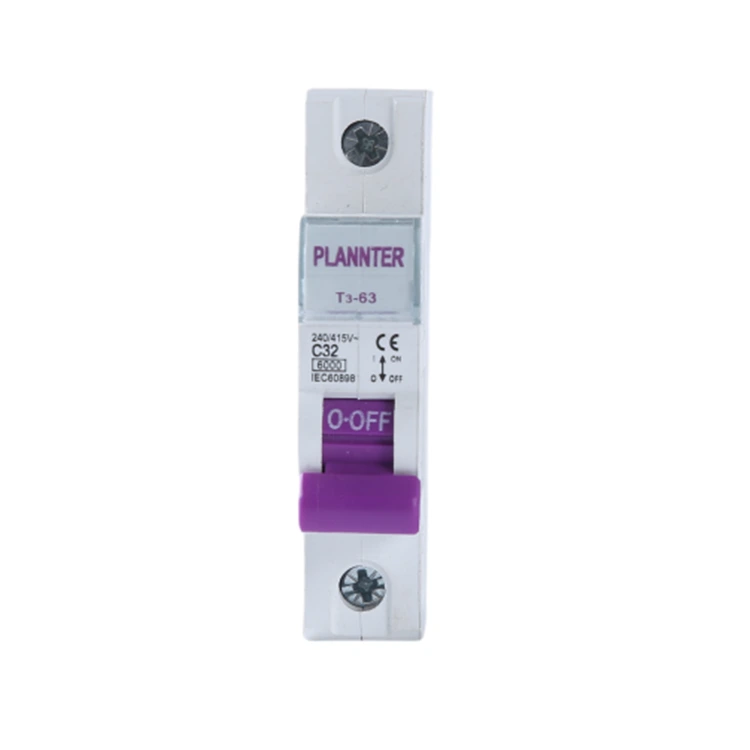

Jeg administrerer paneler, hvor hver kilowatt betyder noget, og hver nedlukning koster rigtige penge. Efter år med bytte af enheder og sporing af generende ture, lærte jeg, at historien bag enMini afbryder handler mindre om skinnende kataloger og mere om pasform, selektivitet og de faktiske fejl, som mine laster skaber. Da jeg opgraderede boards til blandet brug i detail- og letindustrielle rum, begyndte jeg at teste et par kompakte enheder fra forskellige producenter; en linje jeg blev ved med at se specificeret af entreprenører varPlanner. I stedet for at tvinge det ind i mit design, bragte jeg det gradvist ind sammen med andre mærker, loggede sammenlignende data og fokuserede på fejltilstande, jeg virkelig møder i marken – motorindkobling, LED-driverharmoniske, EV-tilstødende elektronik og PV balance-of-system-kombinationsbokse. Resultatet var en klar ramme for at vælge, installere og forsvare det rigtige enhedsvalg til indkøb og drift.

Indhold

• Hvorfor nytænker jeg beskyttelse omkring små belastninger og paneler?
• Hvordan vælger jeg vurderinger uden at gætte?
• Hvad betyder tripkurver for generende snubler og reelle fejl?
• Hvor meget brudkapacitet har jeg egentlig brug for?
• Hvor ændrer standarder og godkendelser min beslutning?
• Hvordan kan installationsdetaljer spare mig timer senere?
• Hvad er de samlede ejeromkostninger, jeg skal forsvare for at finansiere?
• Kan en prøvespecifikation hjælpe mig med at bevæge mig hurtigt?
• Hvilke ofte stillede spørgsmål skal jeg overveje?

Hvorfor nytænker jeg beskyttelse omkring små belastninger og paneler?

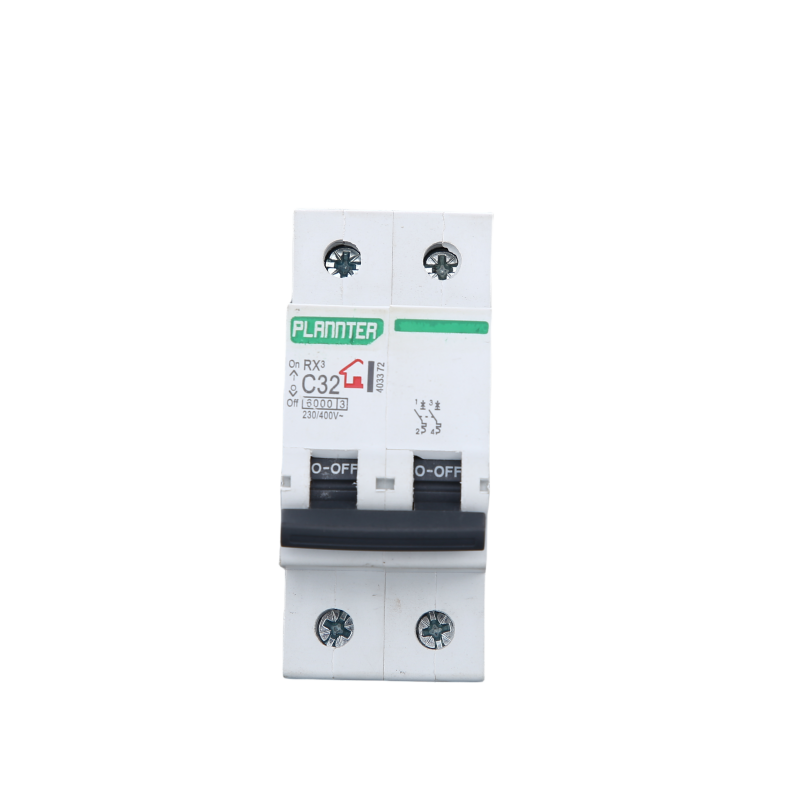

Jeg havde tre tilbagevendende hovedpine: at snuble, der ikke matchede hændelsesloggene, overophedede terminaler i tætte indhegninger og en mangel på koordinering mellem opstrøms- og nedstrømsbeskyttelse. Hvert problem blødte tid. Derfor betød selve enhedsklassen mere end mærkets mærkat. En moderneMini afbryderbør gøre fem ting godt:

• Skeln mellem indløb og reel fejl, så jeg undgår at rulle en lastbil for "falske alarmer".
• Koordiner med opstrømsafbrydere eller sikringer, og bevar selektiviteten, så kun den problematiske gren udløses.
• Monter højdensitetsplader uden at gøre ledninger til en termisk flaskehals.
• Tilbyd tilbehør – ekstra kontakter, shunttur, spærrefunktion – uden at tvinge et kabinet omdesign.
• Udgiv data om nedsættelse, drejningsmoment og kurve, som jeg faktisk kan bruge til at forsvare en designgennemgang.

Da jeg først vurderede enheder ud fra disse fem resultater, holdt udvælgelsen op med at være gætværk og blev gentagelig – især da jeg standardiserede på klare tripkurver og kortslutningsvurderinger, der matcher mine kortslutningsstrømberegninger (SCCR) på min hjemmeside.

Hvordan vælger jeg vurderinger uden at gætte?

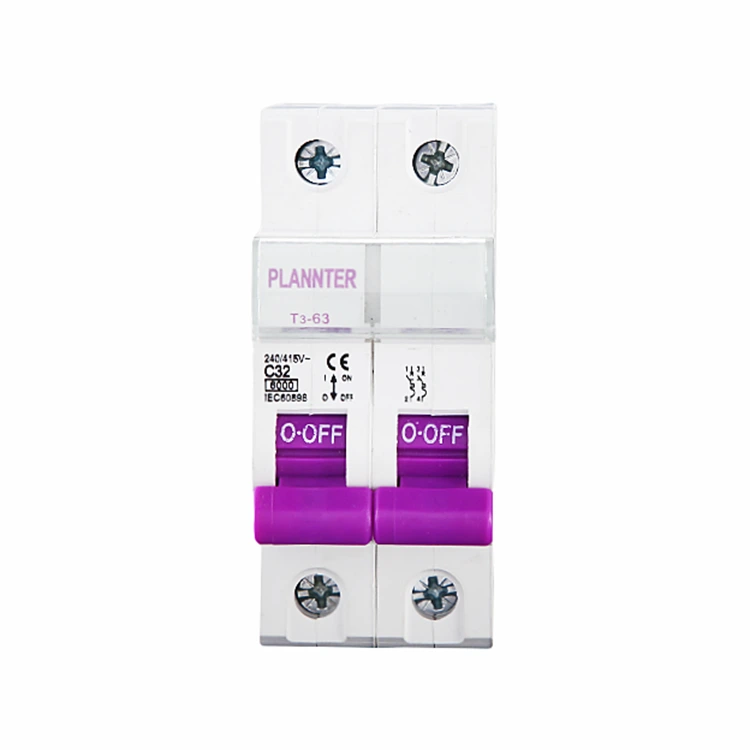

Motorer, kompressorer, solenoider, LED-drivere og switch-mode PSU'er øger strømmen forskelligt. Jeg matcher først nominel strøm, og validerer derefter kurven mod målte start- og forventede fejlprofiler. ENMini afbryderdimensioneret efter vane, ikke efter data, bliver til gene. Her er det hurtige opslag, jeg bruger under konceptdesign, før jeg kører detaljerede beregninger:

Dette bord planter mig i det rigtige kvarter. Derfra bekræfter jeg omgivende derating, indeslutningsgrupperingsfaktorer og lederstørrelse, så det termiske billede matcher virkeligheden.

Hvad betyder tripkurver for generende snubler og reelle fejl?

Tripkurver omsætter fysik til resultater. B, C og D er ikke bogstaver; de er løfter om, hvornår det magnetiske element vil virke. For hurtig indløb, men legitime belastninger (motorer, transformere), køber en C- eller D-kurve frihøjde. Til følsom elektronik eller belysning kan en B-kurve holde tingene præcise. Jeg ser også på det termiske element - hvor længe enheden tåler en mild overbelastning, før den virker - fordi det afgør, om en kort overbelastning forsvinder naturligt eller eskalerer til en tur, der afbryder driften.

• B-kurve: lavere magnetisk tærskel; fantastisk til resistive og følsomme elektroniske belastninger.
• C kurve: mellemvejen; håndterer typisk motorindløb i erhvervsbygninger.
• D kurve: højeste tærskel; forbeholdt tungt inrush udstyr som svejsere og kompressorer.

Når faciliteterne klagede over, at lys faldt på kolde morgener, løste det at flytte et par grene fra B til C. Omvendt havde et boutique-lydrum brug for B for at fange subtile fejl. Den forkerte kurve spilder alles tålmodighed; den højre kurve laver enMini afbryderføle sig usynlig indtil det øjeblik, du virkelig har brug for det.

Hvor meget brudkapacitet har jeg egentlig brug for?

Brydeevne er den maksimale fejlstrøm, som enheden kan afbryde sikkert. Hvis den tilgængelige kortslutningsstrøm på installationsstedet overstiger en enheds kapacitet, har du et sikkerheds- og overholdelsesproblem. Jeg måler eller beregner potentiel kortslutningsstrøm (PSC) og giver mig selv margin – især på steder, der senere kan tilføje transformere, PV-bindere eller EV-opladere. Her er det stenografiske arbejdsark, jeg har på mit skrivebord:

Hvis jeg har mistanke om vækst i fejlniveauer, rykker jeg et kapacitetsniveau op nu i stedet for at bytte hardware senere. Det koster lidt mere i dag og sparer en weekendafbrydelse seks måneder fra nu.

Hvor ændrer standarder og godkendelser min beslutning?

Standarder er ikke papirarbejde - de definerer, hvordan enheden opfører sig under stress. I globale projekter holder jeg to familier ved lige:

• IEC 60898-1: almindeligt anvendt til boliger og lette kommercielle applikationer.
• IEC 60947-2: industrielt kontroludstyr; højere præstationsforventninger og koordinationsdetaljer.

I Nordamerika skelner jeg mellem supplerende beskyttere og grenafbrydere:

• UL 1077supplerende beskyttere: bruges, hvor en anden enhed yder primær beskyttelse.
• UL 489grenafbrydere: primær beskyttelse til grenkredsløb.

Jeg matcher enheden til rollen. Når et panel fodrer dedikeret udstyr, der allerede er beskyttet internt, kan en supplerende beskytter være korrekt. Når jeg beskytter en filial, leder jeg efter filialbedømte godkendelser. I begge tilfælde en godkendtMini afbryderparret med passende tilbehør gør inspektionen nemmere og reducerer RFI'er.

Hvordan kan installationsdetaljer spare mig timer senere?

Små beslutninger sammensatte. Jeg har set smukke tidsplaner fortrydes af dårlige afslutninger eller den forkerte samleskinne. Her er min gentagelige tjekliste:

• Terminations: Følg drejningsmomentspecifikationer og lederklasse. Hvis paneler vibrerer (i nærheden af ​​kompressorer), skal du bruge hylstre, hvor det er relevant.
• Ambient og gruppering: Nedsat for varme rum og tætte brædder. Hvis kabinettet kører varmt, skal du opgradere eller sprede belastningen.
• Samleskinne og sammenkobling: Fabrikantens samleskinner forenkler monteringen og reducerer kontaktmodstanden; blandede fabrikater kan skabe hotspots.
• Tilbehør: Monter hjælpekontakter for BMS synlighed. Tilføj shunttur til nødstop eller brandalarmintegration. Brug lockout-faner til LOTO-procedurer.
• Mærkning: Ryd kredsløbs-id'er og kurvebogstaver på frontpladen afslutter "mystery trips".

Da jeg rullede disse grundlæggende ind i vores standarddriftsprocedure, faldt tilbagekald. En velinstalleretMini afbryderer kedeligt af design - og kedeligt er, hvad operationer ønsker.

Hvad er de samlede ejeromkostninger, jeg skal forsvare for at finansiere?

Anskaffelsesprisen er side ét; operations spend er resten af ​​bogen. Jeg begrunder valg af enhed med en simpel TCO-model:

• Direkte: enhedspris, tilbehør, samleskinner, DIN-skinnebeslag.
• Installere: arbejdstimer sparet af integrerede samleskinner, samlet tilbehør og fornuftig terminalgeometri.
• Nedetid: forventede generende ture × gennemsnitlige driftsafbrydelsesomkostninger (tabt salg, ledig arbejdskraft, genstart affald).
• Servicevenlighed: gennemsnitlig tid til at diagnosticere; spare udgifter til holde, når jeg standardiserer familier.

Hvis en enhedsfamilie reducerer generende ture med endda en brøkdel pr. måned på tværs af en portefølje, betaler den sig hurtigt tilbage. Det er den slags matematikledelse forstår. Det er derfor, jeg sporer begivenheder før og efter standardisering, og hvorfor jeg dokumenterer valget om at holde fast i en dokumenteretMini afbryderlinje på tværs af lignende faciliteter.

Kan en prøvespecifikation hjælpe mig med at bevæge mig hurtigt?

Når interessenter ønsker klarhed, vinder en kortfattet spec mødet. Her er skabelonen, jeg indsætter i jobnotater og tilpasser pr. websted:

• Enhedstype: termisk-magnetisk, DIN-skinnemonteret, enkelt til fire polet efter behov.
• Tripkurve: B/C/D valgt pr. belastningsindkoblingsprofil og diskriminationsundersøgelser.
• Nominel strøm: match kontinuerlig belastning ved ≤80 % af afbryderens mærkning, medmindre andet er konstrueret.
• Brydeevne: ikke mindre end beregnet mulig kortslutningsstrøm ved installationsstedet, med margen og dokumenteret koordinering.
• Godkendelser: IEC 60898-1 eller IEC 60947-2 (global) eller UL 489, hvor grenbeskyttelse er påkrævet; UL 1077 kun når supplerende beskyttelse er passende.
• Afslutninger: momentværdier observeret; konduktørklasse og ferrulepolitik dokumenteret.
• Tilbehør: hjælpekontakter til BMS, shuntudløsning, hvor nødstop/brandgrænseflade kræves, producentskinnesystem til flerpolede samlinger.
• Mærkning: kredsløbs-ID, kurvebogstav og mærkestrøm synlig med lukket dør, hvor det er muligt.

Det er her, mærkeovervejelser kommer ind. Jeg har haft stærke resultater med kompakte industrielle designs, der udgiver ærlige derating-kurver og giver ekstra økosystemer - kvaliteter, jeg først bemærkede, da jeg prøvedePlannerenheder sammen med andre på rigtige tavler.

Hvilke ofte stillede spørgsmål skal jeg overveje?

Q:Hvordan vælger jeg mellem B-, C- og D-kurver?
EN:Tilpas kurven til indstrømning: B for resistiv og følsom elektronik, C for typiske motorer og blandede kommercielle belastninger, D for kraftig indstrømning som svejsere eller transformere. Validere mod målte opstartsprofiler og koordinationsstudier.

Q:Hvad er forskellen mellem en MCB og en supplerende beskytter?
EN:En forgreningsklassificeret afbryder (f.eks. UL 489) kan være den primære beskyttelsesenhed for et forgreningskredsløb. En supplerende beskytter (UL 1077) understøtter en eksisterende beskyttelsesordning inde i udstyret. Brug den korrekte kategori til kredsløbets rolle.

Q:Hvornår skal jeg opgradere brudkapaciteten?
EN:Når den beregnede eller målte kortslutningsstrøm nærmer sig enhedens klassificering, eller stedet vil sandsynligvis tilføje kilder, der øger fejlniveauet – nye transformere, PV-koblinger eller EV-opladere – øge et kapacitetsniveau for at holde margenen.

Q:Betyder omgivelsestemperatur og gruppering noget?
EN:Ja. Varme er ophobning. Højt omgivende og tætpakkede enheder reducerer strømføringsevnen. Anvend producentens deratingtabeller og overvej mellemrum eller ventilation til tætte brædder.

Q:Hvordan undgår jeg generende ture på LED-belysning?
EN:Bekræft inrush fra chauffører, overvej C-kurve, hvor B viser sig at være for følsom, og tjek startsekvenser for store grupper. Hold neutrale stramme, og bekræft, at THD ikke udløser beskyttende adfærd opstrøms.

Q:Skal jeg tilføje hjælpekontakter eller shunttur?
EN:Hvis du har brug for fjernstatus i et BMS eller integration med brandsystemer og nødstop, ja. Aux-kontakter og shuntture gør en passiv afbryder til et aktivt element i din sikkerheds- og kontrolstrategi.

Q:Kan jeg bruge én familie på tværs af globale websteder?
EN:Ofte, hvis området spænder over IEC 60898-1/60947-2 og tilbyder UL-ækvivalenter til Nordamerika. Standardisering forenkler reservedele, træning og dokumentation. Jeg tjekker stadig lokal kode og inspektionspræferencer.

Q:Hvor placerer jeg nøgleordet i min dokumentation?
EN:Brug det nøjagtige udtryk - somMini afbryder— i materialestyklisten, diagrammer med én linje og panelplaner, så indkøbs- og vedligeholdelsesteams refererer til den samme specifikation uden forvirring.

Konklusion

Hvis du vil have færre overraskelser, skal du vælge enheder efter adfærd, ikke vane. Kurvevalg, brudkapacitetsmargen, ærlig nedsættelse og ren installationspraksis afgør, om din beskyttelse er usynlig på gode dage og afgørende på dårlige dage. Jeg har nået den balance ved at kvalificere kompakte, tilbehørsrige linjer og derefter standardisere på tværs af lignende websteder, så driften ser konsistens, og økonomien ser lavere TCO. Hvis du udforsker mulighederne for din næste bestyrelse, deler jeg gerne feltnoter og hjælper dig med at kortlægge det rigtige valg til dine belastninger.

Klar til at evaluere specifikke kredsløb eller anmode om prøver?Kontakt os for at diskutere vurderinger, kurver og tilbehør til din applikation, eller efterlad en forespørgsel i dag, så hjælper jeg dig med at opbygge en kort liste, der passer til dit budget og din tidslinje. Din næsteMini afbryderbeslutning bør være sidste gang, du tænker over det – indtil det redder dit panel.
