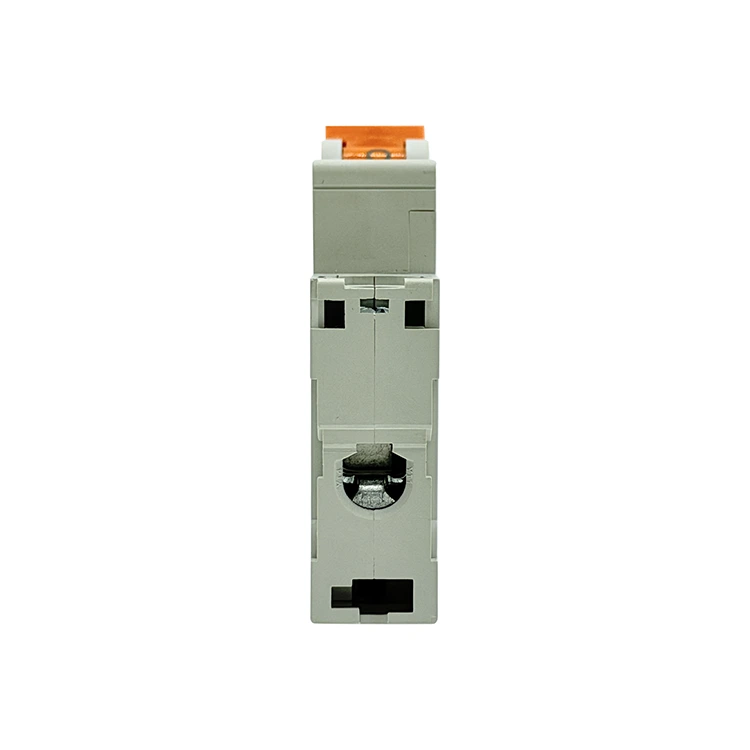

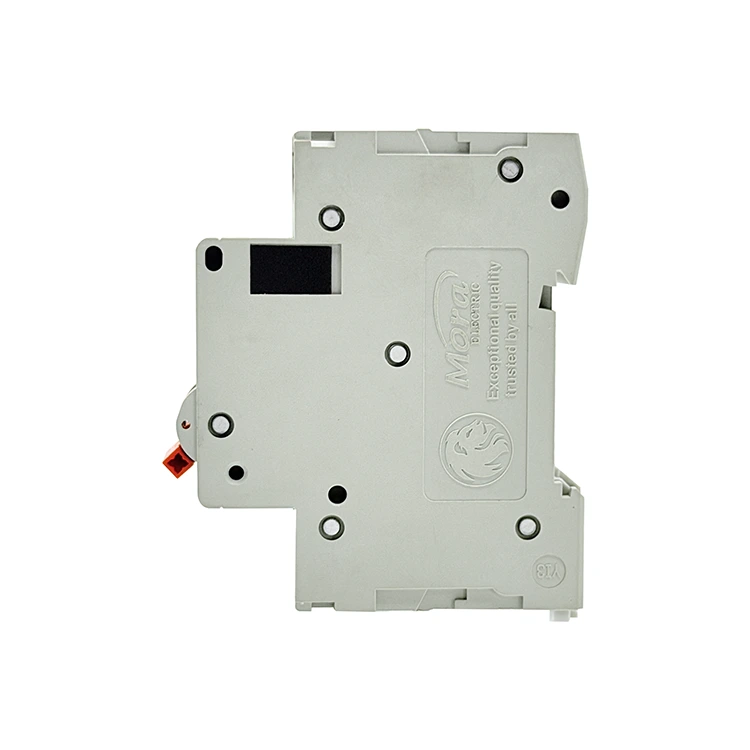

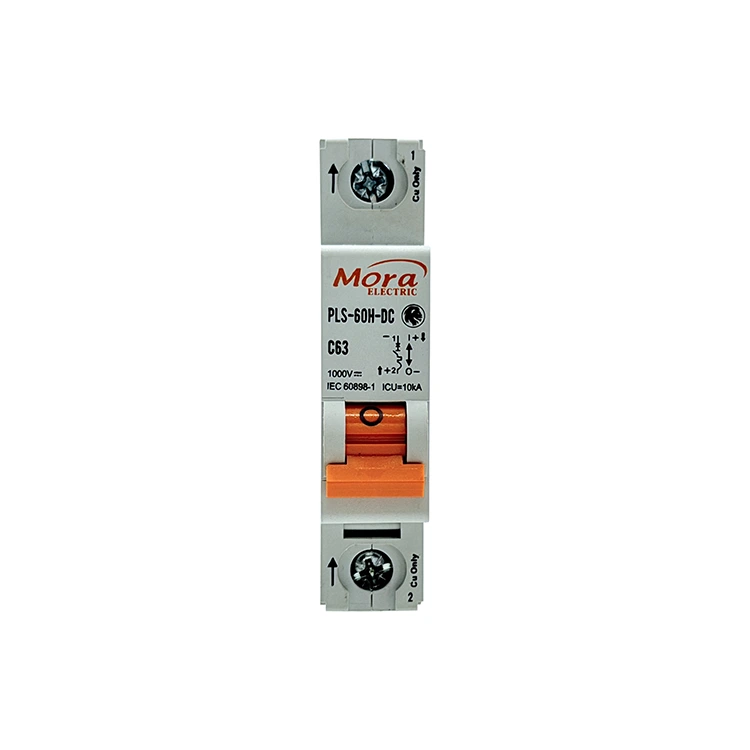

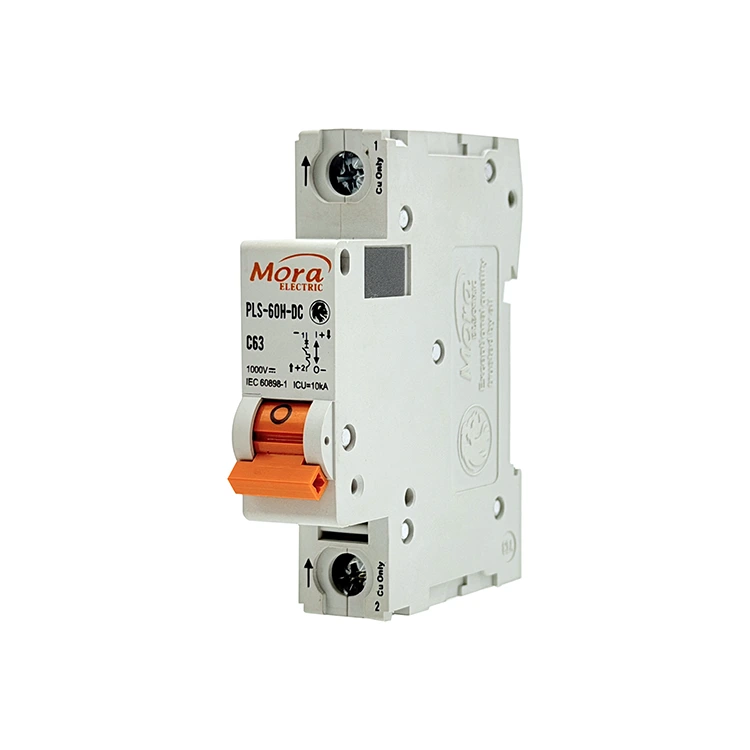

C65 1 polet DC afbryder

PUGAO (mærke: Mora) fungerer som en specialiseret C65 1-polet DC-afbryderfabrik i Kina, der leverer kraftige enkeltpolede kontakter, der er udviklet specielt til DC-applikationer; vores 1P termisk-magnetiske afbryder har et permanent magnet lysbueslukningssystem for at eliminere kontaktbrænding i solstrenge og telekommunikationsnetværk.

Teknisk definition og praktiske anvendelser

C65 1-polet DC-afbryder er en mekanisk kontakt designet til at beskytte enfasede DC elektriske sløjfer. I modsætning til vekselstrømsledninger (AC) mangler en jævnstrømsløkke et naturligt nulpunkt. Når kontakter åbner under belastning, er den resulterende elektriske lysbue kontinuerlig og meget stabil.

Vores enkeltpolede afbryder isolerer den positive skinne i et DC-kredsløb ved at bruge målrettet mekanisk kraft og magnetisk acceleration til at bryde fejl, før de forårsager systemomfattende termisk skade.

Solcelleanlæg

I bolig- og kommercielle solpaneler udsender individuelle panelstrenge kontinuerlige DC-spændinger. Denne afbryder er installeret i kombinationsbokse ved outputlaget (spænder fra 12V til 250V DC). Den isolerer individuelle strenge og forhindrer modstrømsfejl eller kortslutninger i at sprede sig over solpanelet.

Telecom-datacentre og UPS-systemer

Moderne kommunikationshardware kører på 48V til 110V DC batteri backup-systemer. C65 1-polet DC-strømafbryder giver målrettet beskyttelse til individuelle udstyrsstativer og isolerer lokaliserede komponentfejl uden at afbryde strømmen til tilstødende netværkssystemer.

Industriel automation

Lokaliserede industrielle DC-kontrolsløjfer, materialehåndteringssystemer og interne batteristyringskredsløb til elektriske køretøjer bruger enkeltpolede afbrydere til at etablere særskilte, sikkert isolerede strømzoner mellem opladningsmoduler og primær batterilagring.

Tekniske specifikationer

Følgende matrix skitserer de standardiserede driftsgrænser og materialesammensætninger verificeret på vores kvalitetskontroltestbænke:

Kerne tekniske fordele

1. 5 millisekunders magnetbueslukning

Jævnstrømsbuer kan ødelægge kobberkontakter inden for en brøkdel af et sekund, hvis de ikke er markeret. For at løse dette har vores C65 1-polede DC-afbryder to interne permanente magneter. Når der opstår en fejl, og kontakterne adskilles, tvinger magnetfeltet buen væk fra kontaktfladerne og driver den ind i et 9-pladet stålkølegitter. Gitteret opdeler, afkøler og slukker lysbuen inden for 5 millisekunder, hvilket minimerer slid på kontaktfladerne.

2. Højpræcisions bimetallisk overbelastningskontrol

Kontinuerlige overbelastninger nedbryder gradvist trådisoleringen, hvilket skaber en alvorlig brandfare. PUGAO (Mora) bruger kalibrerede bimetalliske strimler bestående af to bundne metaller med forskellige termiske ekspansionshastigheder. Kontinuerlig overstrøm opvarmer båndet, hvilket får det til at bøje forudsigeligt og udløse udløserhåndtaget. Denne mekaniske opsætning forhindrer falske trips forårsaget af korte opstartsspidser, mens den sikrer pålidelig isolation under ægte overbelastninger.

3. Automatiseret punktsvejsning

Manuel intern samling kan føre til variable forbindelsesmodstande og inkonsistente udløsningspunkter. Vores produktionsanlæg anvender et automatiseret samlebånd udstyret med automatiserede punktsvejseenheder. Ved at fastgøre de indvendige kobbershunts og udløsningsmekanismer i præcise positioner sikrer vi ensartet intern modstand på tværs af alle produktionskørsler, hvilket forhindrer lokal overophedning inde i distributionsskabe.

Feltinstallation

1. Isoler strømkilden:Sikkerhedsopsætning. Åbn den primære solafbryder eller batteriisoleringssikringsblok opstrøms. Brug et kalibreret digitalt multimeter til at kontrollere, at der er 0V til stede på den indgående linje, før du monterer C65 1-polet DC Circuit Breaker hardware.

2. Fastgør på DIN-skinne:Indkapslingssamling. Sæt bunden af ​​afbryderen på en standard 35 mm DIN-skinne. Sørg for, at både de øverste og nederste fjederbelastede holdeklemmer låser fast på plads, hvilket forhindrer bevægelse, når vippehåndtaget betjenes.

3. Juster polaritetsindikatorer:Kritisk skridt. DC-afbrydere er retningsbestemte. Find (+) og (-) indikatorerne stemplet ved siden af ​​terminalportene. Den positive indgående forsyningsledning skal ind i den udpegede positive indgangsterminal. Vende denne ledning forhindrer de interne magneter i at trække den elektriske lysbue ind i kølenettet.

4. Momentlederterminaler:Endelig verifikation. Indsæt afisolerede kobberledere rent ind i tunnelterminalerne. Brug en kalibreret momentskruetrækker til at stramme terminalskruerne til 2,0–2,5 Nm. Løse forbindelser forårsager lokal opvarmning og for tidlig termisk udløsning.

Ofte stillede spørgsmål om teknik og teknik

Hvorfor kan denne enpolede DC-afbryder ikke bruges i en standard AC-distributionsledning?

Det interne lysbueundertrykkelsessystem er afhængigt af retningsbestemte permanente magneter. I et AC-system skifter strømmen kontinuerligt retning 50 eller 60 gange i sekundet. Denne vekselstrøm tvinger buen udad mod plastikhuset i stedet for indad i stålkølegitteret, hvilket forårsager katastrofalt svigt af skallen.

Hvad får en DC-afbryder til at deformeres eller smelte, hvis ledningernes polaritet ved et uheld vendes om under installation i marken?

Når polariteten vendes om, afviser det interne magnetfelt den elektriske lysbue væk fra kølegitteret og holder den direkte over sølvlegeringskontakterne. Den fangede lysbue genererer lokaliserede temperaturer, der overstiger 1.000°C, og smelter de interne mekanismer og PA66-polymerhuset i stedet for at slukke det sikkert.

Hvordan ændrer den omgivende driftstemperatur inde i en forseglet kombinationsboks den termiske udløsningstærskel?

Vores bimetalliske strimler er kalibreret til en basistemperatur på 30°C. Hvis det indre af en forseglet distributionsboks når 50°C på grund af direkte sollys, forvarmes den bimetalliske strimmel inde i C65 1-polet DC-afbryder, hvilket får den til at udløse ved ca. 85 % til 90 % af dens mærkede mærkestrøm. For miljøer med høje temperaturer anbefaler vi at reducere belastningen eller justere valgparameteren opad.
