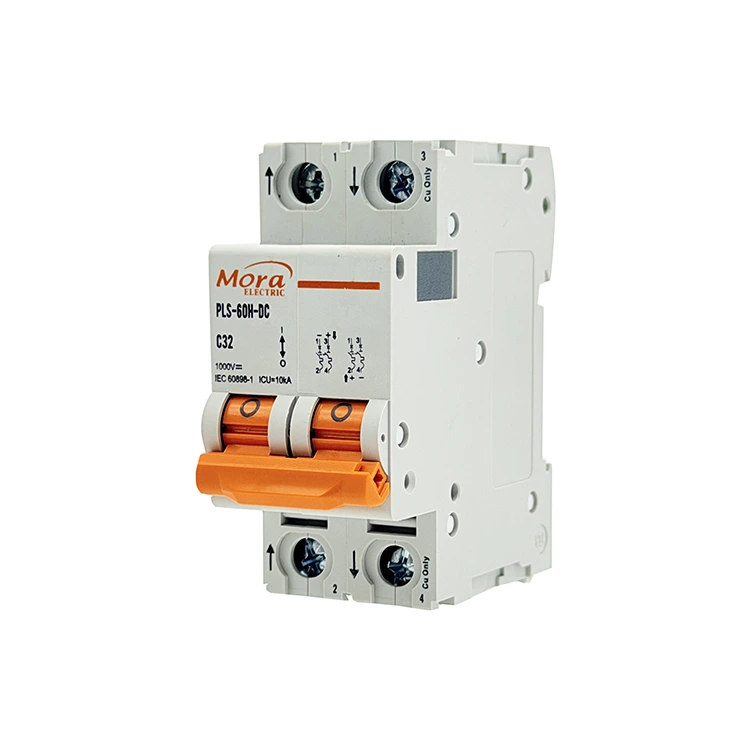

C65 2-polet DC-afbryder

Som en betroet C65 2-polet DC-afbryderfabrik baseret i Kina, fremstiller PUGAO (Mora) multi-polede lavspændingsafbrydere designet til at bryde både positive og negative ledninger samtidigt; denne 2P termisk-magnetiske afbryder er afhængig af automatiseret punktsvejsning og højkapacitets dobbelte magnetiske buekamre til at håndtere krævende telekommunikations- og fotovoltaiske krav.

Teknisk definition

C65 2-polet jævnstrømsafbryder er en integreret elektromekanisk sikkerhedsenhed bygget til at styre og afbryde højere spændings jævnstrøm (DC) sløjfer op til 500V. Mens enkeltpolede alternativer kun afbryder den ene side af en linje, håndterer en 2-polet konfiguration både de positive og negative ledere samtidigt. Denne dual-line afbrydelse giver fuldstændig galvanisk isolation og er afgørende for ikke-jordede flydende netværk.

Vores 2P miniatureafbryder forbinder to uafhængige poler med en intern common-trip mekanisme. Hvis en af ​​polerne detekterer en fejl, åbner begge ledninger øjeblikkeligt, hvilket forhindrer spændingen i at trække tilbage gennem den resterende leder.

500V flydende solcellepaneler

I solcellepaneler, hvor systemspændingen øges for at maksimere inverterens effektivitet, er det ofte upraktisk at jorde den negative linje. C65 2-polet DC-afbryder er tilsluttet de positive og negative udgange på en PV-streng. Ved at isolere begge polariteter fjerner den fuldstændigt potentielle stødfarer i forbindelse med vedligeholdelsessløjfer i dagtimerne.

Batterienergiopbevaringssystemer med høj kapacitet

Industrielle batteribanker og off-grid solcellelagringskonfigurationer kører ofte på 120V til 400V DC-opsætninger. En enkelt-polet enhed kan ikke sikkert fjerne en dobbeltjordsfejl i disse kredsløb. Implementering af dette 2-polede system sikrer, at kortslutninger overalt i batterikabinettet udløser en ren, omfattende nedlukning.

Infrastrukturer til hurtig opladning af elektriske køretøjer

Kommercielle hurtigladestationer bruger højspændings DC-baner til at overføre energi til køretøjsbatterier. Denne afbryder fungerer som et lokalt isolationskontrolpunkt mellem det interne ensretterunderkredsløb og den primære dispenserledning, hvilket giver serviceteknikere en mekanisk metode til at afbryde alle strømledninger på én gang.

Tekniske specifikationer

Ydeevnegrænserne og råmaterialerne nedenfor er verificeret gennem automatiserede testarbejdsborde på vores produktionsgulv:

Tekniske fordele ved C65 2-polet DC-afbryder

1. Dobbeltpolet synkron udløserforbindelse

Når der sker en højspændingskortslutning på én skinne, kan en asymmetrisk spændingsspids beskadige dine invertere eller dataservere. Vores C65 2-polede DC-afbryder har en intern mekanisk udløsestang, der forbinder begge indvendige poler. Selvom der udelukkende opstår en kortslutning på den positive skinne, tvinger den interne forbindelse mekanisk begge poler til at åbne inden for 5 millisekunder, hvilket fjerner potentielle farevektorer fra hele underkredsløbet.

2. Serieforbundet Permanent Magnet Bueslukning

Højere DC-spændinger genererer længere, mere intense elektriske lysbuer, når kontakter adskilles. For at imødegå dette kanaliserer vores 2P-afbryder strømvejen gennem to adskilte buekamre i serie. Hvert kammer indeholder indbyggede permanente magneter, der bruger elektromagnetisk kraft til at strække lysbuen og skubbe den ind i to individuelle 9-plades stålkølegitre. Dette dobbeltkammerdesign opdeler lysbuespændingen og slukker 500V DC-energi hurtigere end et enkelt-polet layout.

3. Automatiseret fremstilling og konsekvent kalibrering

Variationer i intern samling kan få den ene pol til at halte efter den anden under en turbegivenhed, hvilket skaber forbigående linjeubalancer. PUGAO (Mora) eliminerer denne menneskelige variabel ved at bruge en fuldautomatisk produktionslinje til vores miniatureafbrydere. Stansning, punktsvejsning og intern komponentplacering styres af automatiseret maskineri, hvilket sikrer identiske interne modstande og synkron mekanisk timing på tværs af begge poler.

Fælles diagnostiske feltløsninger

• Strømafbryderen udløses med det samme, når den skiftes til 'ON'-position Grundårsag: Der er en direkte død kortslutning mellem de positive og negative distributionsledninger nedstrøms, eller der er opstået en jordingsfejl i et ikke-jordet system. Løsning: Isoler afbryderen. Brug en isolationsmodstandstester (megohmmeter) på nedstrøms ledningsnet til at lokalisere kortsluttede ledere eller ødelagte isoleringskapper. Sørg for, at den samlede kontinuerlige strøm ikke overstiger den nominelle værdi.

• Lokaliseret smeltning eller svidning vises på en terminalport Grundårsag: Terminalskruen blev ikke strammet til det anbefalede drejningsmoment under installationen, eller forkerte ledningsstørrelser fik kobbertrådene til at sno sig løs. Løsning: Skær eventuelle forkullede eller oxiderede kabelender væk. Afisoler isoleringen igen, indsæt den rene trådkerne helt ind i klemmeklemmen af ​​tunneltypen, og brug et kalibreret værktøj til at spænde skruen til 2,5 Nm.

Tekniske ofte stillede spørgsmål

Hvorfor skal et 500V DC-system bruge en 2-polet afbryder i stedet for at forbinde to enkeltpolede afbrydere side om side?

Uafhængige enpolede afbrydere mangler en intern mekanisk forbindelse. Hvis der opstår en fejl, kan den ene afbryder åbne en brøkdel af et millisekund før den anden, eller den ene kan ikke udløses helt. Dette efterlader den modsatte skinne fuldt strømførende og tilbageføder spænding ind i systemet, hvilket bringer servicepersonale i fare og forårsager skade på udstyret.

Hvad sker der inde i dobbeltbuekamrene, hvis de indkommende positive og negative linjer er krydskoblet?

Krydsledning ændrer retningen af ​​strømsløjfen gennem de interne komponenter. Når kontakterne bryder, vil de interne permanente magneter trække den elektriske bue nedad mod de mekaniske låsemekanismer i stedet for at skubbe den op i stålkølegitteret. Den fangede lysbue vil hurtigt smelte de indre komponenter og PA66 ydre hus.

Hvordan påvirker høj omgivelsesvarme inde i udendørs solcellekombiner-kabinetter ydeevnen af ​​denne 2-polede enhed?

Vores bimetalliske termiske overbelastningselementer er kalibreret til en standard 30°C baseline. Hvis dårlig boksventilation kombineret med omgivende varme skubber de interne temperaturer til 55°C, udvides de interne elementer inde i C65 2-polet DC-afbryder før tidsplanen. Dette flytter den effektive termiske triptærskel ned til cirka 83 % af dens nominelle navnepladeværdi, hvilket kræver enten aktiv ventilation eller derating af målbelastningen.
