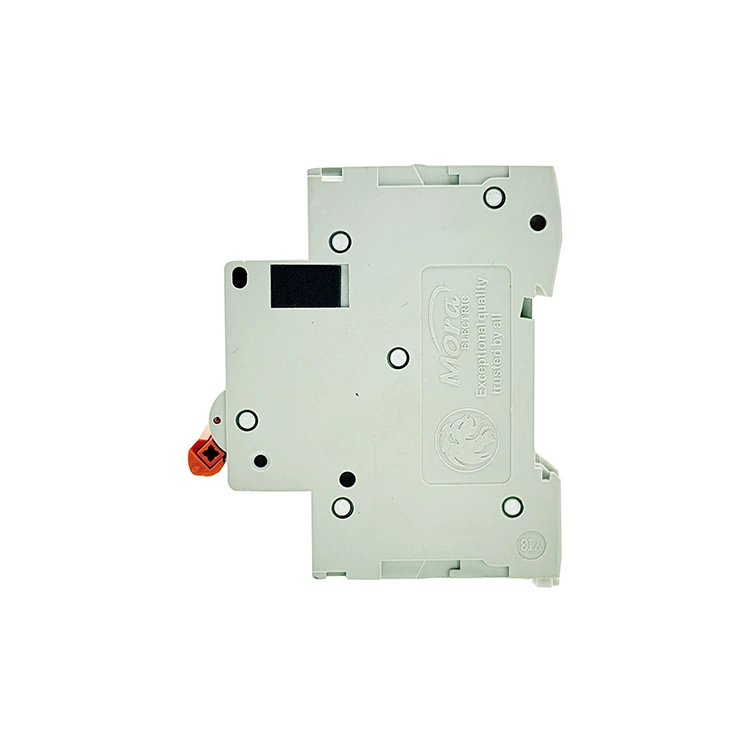

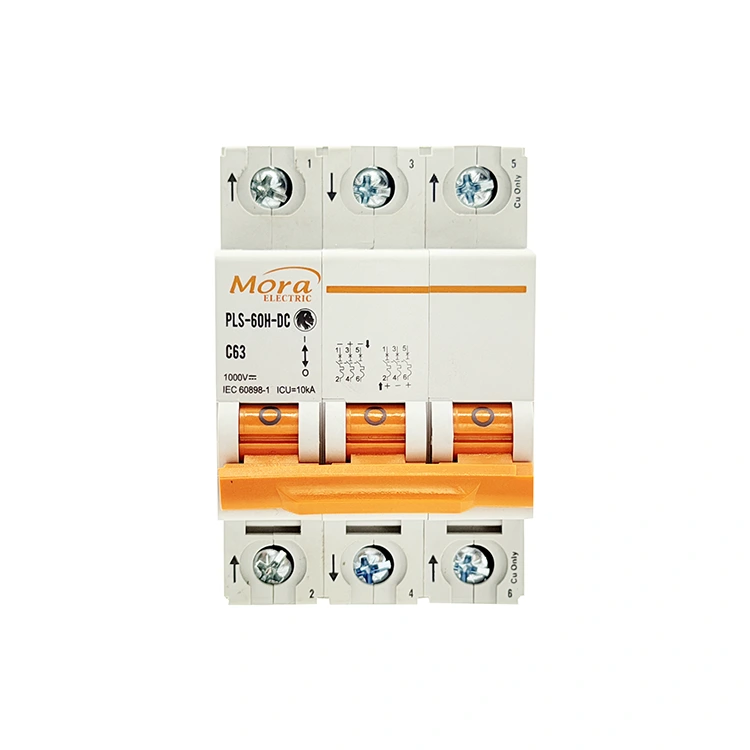

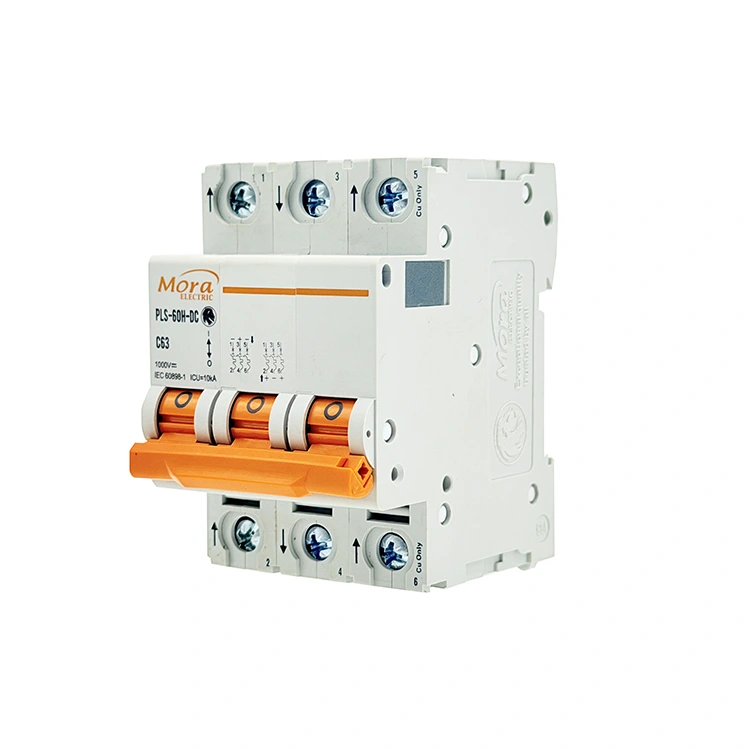

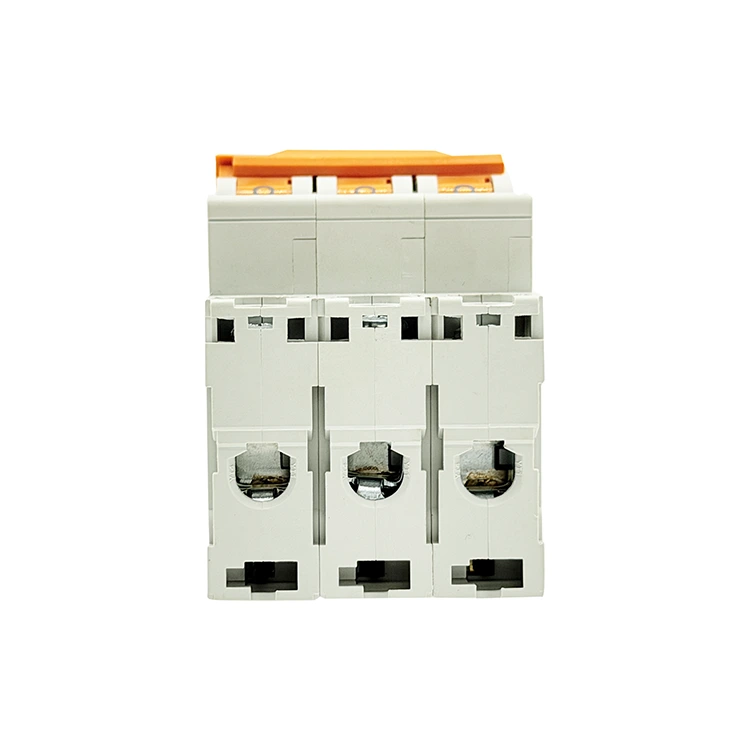

C65 3-polet DC-afbryder

PUGAO (Mora) fungerer som en etableret C65 3-polet DC Circuit Breaker-fabrik i Kina og bygger robuste 3-polede elektriske kontakter, der er optimeret til at afbryde flere højspændings-DC-veje samtidigt; denne 3P-afbryder udnytter automatiseret komponentkalibrering og tredobbelte permanentmagnetbueslukkerkamre til at håndtere specialiserede krav til opbevaring uden for nettet og industrielt brug.

Hvor installerer ingeniører faktisk en 3P DC-switch?

Standard solcelleanlæg med lavere spænding lukker typisk ved 250V eller 500V DC, hvilket muliggør enkle enkelt- eller dobbeltpolede ledningssløjfer. Men efterhånden som store industrielle kommercielle solpaneler, off-grid farm-systemer og store centrale telekommunikationsfaciliteter skalere op, står systemingeniører over for forskellige designvalg, der kræver en 3-polet konfiguration som C65 3 Pole DC Circuit Breaker.

750V DC højspændingsserie sammenkobling

For at maksimere outputeffektiviteten og begrænse transmissionstab i systemet over lange afstande, vælger ingeniører ofte at køre solpanelstrenge i en lang rækkefølge. Denne stabling driver tomgangsspændinger op til 750V DC. Da individuelle standardafbryderkamre er normeret til 250V stykket, giver en 3P-enhed ingeniører mulighed for at sløjfe den positive leder gennem to poler i et seriekabelmønster, mens den negative leder føres gennem den tredje pol. Dette deler den elektriske spænding jævnt på tværs af alle tre mikromiljøer.

Tre-tråds flydende DC-netværk

Visse tunge industribearbejdningsopsætninger og minetransportudstyr anvender en specialiseret center-tappet eller tre-leder ujordet DC-distributionstopologi (bestående af positive, negative og neutrale/jordede referenceledninger). En 3-polet beskyttelsesafbryder isolerer alle tre distinkte strømførende ledere samtidigt under en fejl, og afskærer potentialet for uregelmæssige tilbageløbsstrømme.

Dual-Source Battery Storage Backup Isolation

I lokaliserede telecom-omskiftningsnoder kan et enkelt 3-polet hardware-chassis konfigureres til at styre et split-bus-arrangement – ​​såsom at skifte to separate positive indgående batteribanklinjer langs en enkelt delt fælles returledning. Dette reducerer krav til panelplads inde i udstyrsstativer med begrænset plads.

Ydelsesevner

Driftstærsklerne og de tekniske materialer, der er defineret nedenfor, opretholdes strengt på tværs af vores automatiserede kvalitetskontrolbænke:

Hvilke teknologier forhindrer intern kontaktfusion ved 750V?

1. Triple Permanent Magnet Blown-Arc Systems

Højspændings jævnstrømsbuer krydser ikke en naturlig nulstrømstilstand, hvilket betyder, at de kan opretholde en højtemperatur plasmakanal mellem åbningskontakter, der nemt smelter standard kobberkomponenter. For at løse dette inkorporerer vores C65 3-polede DC-strømafbryder uafhængige permanente magneter inde i hver af sine tre individuelle poler. Disse magneter skaber et stærkt lokalt magnetfelt, der frastøder lysbuen, fysisk blæser den væk fra kontaktpuderne og driver den dybt ind i et 9-pladet stålkølegitter. Denne handling opdeler og slukker buen inden for 5 millisekunder.

2. Synkron mekanisk låsekobling

Hvis en pol forsinker åbningen under en højspændingsfejl, tager den resterende pol hovedet af den elektriske belastning, hvilket forårsager terminaludbrænding. PUGAO (Mora) bygger disse afbrydere med en stiv intern mekanisk forbindelsesstang, der forbinder alle tre polede undermekanismer. Hvis en kortslutningsfejl udløser den magnetiske udløsningsspole i en enkelt pol, tvinger den fælles udløserstang alle tre poler til at falde samtidigt, hvilket forhindrer farlige tilstande med en enkelt strømforsyning.

3. Præcisionsfabrikspunktsvejsningskontrol

Variationer i terminalmodstand inde i flerpolede afbrydere fører til ujævn strømfordeling og lokaliserede hot spots inde i distributionsbokse. Vores 5.000 kvadratmeter store produktionsanlæg undgår dette problem ved at anvende en automatiseret mikroafbryderproduktionslinje. Automatiserede stanse- og punktsvejsemaskiner låser de indvendige shunts og kobberkontaktenheder i præcise positioner, hvilket giver identiske indre modstandsniveauer på tværs af alle tre poler.

Fejlfindingsvejledning til komplekse feltproblemer

• C65 3-polet DC Circuit Breaker vippehåndtag nulstilles automatisk til midterpositionen under den første systemstart

Hvorfor dette sker:Den interne mekaniske lås falder, når der er en nedstrøms kortslutning til stede, eller den positive seriesløjfe-jumper-ledning er blevet forkert forbundet til en negativ kontaktterminal, hvilket skaber en død kortslutning på tværs af polerne.

Sådan rettes det:Isoler hovedstrømkredsen fuldstændigt. Tjek din loop-jumper-konfiguration i forhold til serieskemaet. Brug en isolationsmodstandstester på nedstrømsledninger til at finde kortsluttede ledninger eller isolationsbrud, før du forsøger at slå kontakten til igen.

• En polsport viser en høj temperaturstigning sammenlignet med tilstødende terminalporte

Hvorfor dette sker:Terminalskruen til den specifikke port blev trukket for lidt under opsætningen i marken, eller ledningsstrengene i tunnelklemmen er ujævnt komprimeret.

Sådan rettes det:Sluk for kraftoverførslen. Fjern lederen fra den varme port, inspicér kobbertrådene for lysbueskader eller oxidation, trim og afisoler kablet om nødvendigt, indsæt det igen, og brug en kalibreret momentnøgle til at stramme skruen til 2,5 Nm.

Ofte stillede spørgsmål om teknik og anvendelse

Hvorfor kan en 3P DC-afbryder håndtere højere spændinger, når den er tilsluttet i en serie-sløjfekonfiguration?

Hvert uafhængigt polkammer i en miniatureafbryder er konstrueret til sikkert at slukke op til 250V DC under fejltilstande. Ved at kaskadere den positive strømvej gennem to individuelle poler i serie, før den går ud til inverteren, opdeles den samlede spændingsspænding over kontakterne under en lysbuehændelse fra 500V til 250V pr. kammer, hvilket gør det muligt for systemet nemt at håndtere højere samlede spændinger.

Hvad er de operationelle konsekvenser af at springe den positive sløjfe-jumper over og føre tre separate individuelle solcellestrenge gennem de tre individuelle poler?

Hvis du kører tre uafhængige strenge gennem et enkelt breaker-chassis uden at binde dem sammen i serie, skal den maksimale spændingsværdi for hver streng forblive under 250V DC. Hvis en individuel streng overskrider denne tærskel og oplever en fejl, vil dens enkeltpolede kammer mangle den spændingsopdelingsevne, der er nødvendig for at slukke den resulterende højspændingsbue, hvilket fører til intern ødelæggelse af huset.

Hvordan påvirker kontinuerlig udsættelse for høj solstråling den interne bimetalliske strimmelkalibrering inde i et forseglet kombineringskabinet?

Vores bimetalliske strimler er kalibreret ved en kontrolleret fabriksbasislinje på 30°C. Når de er indesluttet i en uventileret udendørs kombinationsboks, hvor solvarme driver interne omgivelsesforhold op til 55°C, udvider de bimetalliske strimler inde i C65 3-polet jævnstrømsafbryder for tidligt. Dette sænker det faktiske termiske overbelastningsudløsningspunkt til omkring 83 % til 85 % af dets nominelle nominelle strøm. For at imødegå dette bør ingeniører enten integrere passive kølelameller eller øge afbryderklassifikationen under den indledende systemdesignfase.
