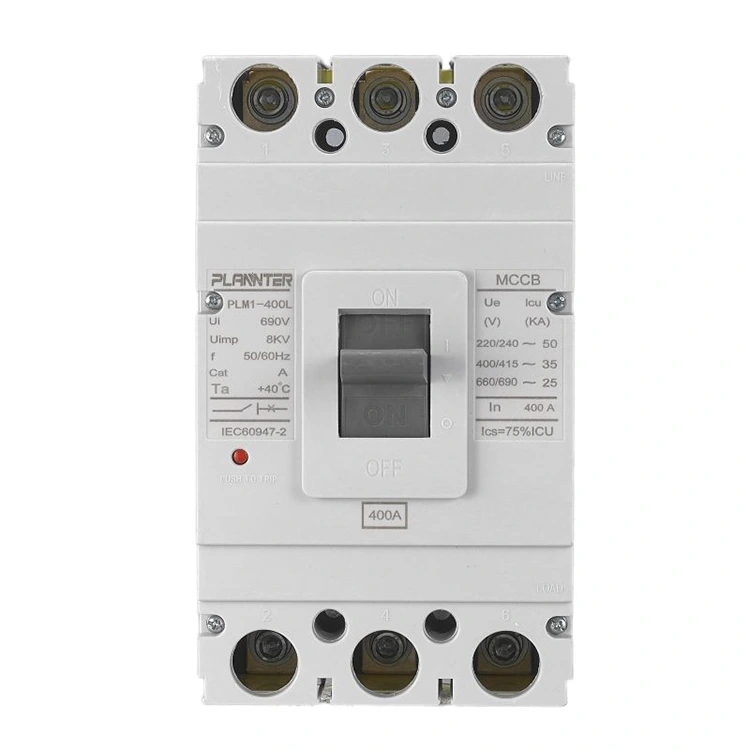

Elektrisk 400A AC støbt kabinet afbryder

Tekniske specifikationer for elektrisk 400A AC MCCB

• Nominel strøm (ind):400A
• Nominel driftsspænding (Ue):AC 400V / 415V
• Nominel isolationsspænding (Ui):Op til AC 800V
• Nominel frekvens:50/60 Hz
• Antal polakker:3P / 4P valgfri
• Brydekapacitet (Icu):50kA – 65kA (IEC 60947-2)
• Nominel servicebrudkapacitet (Ics):75 % – 100 % af Icu
• Type turenhed:Termisk-magnetisk / elektronisk (valgfrit)
• Turens egenskaber:Justerbar overbelastning og fast/justerbar kortslutningsbeskyttelse
• Mekanisk levetid:≥ 10.000 operationer
• Elektrisk levetid:≥ 20.000 operationer
• Kontaktmateriale:Sølv-tinoxid legering
• Installationsmetode:Fast montering
• Forbindelsestype:For-/bagtilslutning valgfri
• Driftsmekanisme:Manuel betjening med valgfri motoriseret mekanisme
• Beskyttelsesniveau:IP20 (højere med kabinet)
• Omgivelsestemperatur:-5°C til +40°C
• Overholdelse af standarder:IEC 60947-2, ISO9001

Produktegenskaber:

√ Brydeevnen når 65 kA

√ 400 A driftsstrøm nominel

√ Kontakter lavet af lavimpedans sølvlegering

√ High-speed fire-stang liftsystem

√ Kompakt konstruktion, ligetil installation

√ Består streng løkkemodstandsverifikation

√ Automatiseret fremstilling opretholder ensartethed

√ Øjeblikkelig kortslutningsafbrydelse

√ Pålidelig downstream-kredsløbssikring

√ Omkostningseffektiv med reduceret vedligeholdelsesbehov

Vigtigste fordele ved 400A AC MCCB

Højstrømshåndtering:

• Vurderet til 400A til at håndtere tunge belastninger i store elektriske systemer
• Understøtter pålidelig drift af hovedpaneler og downstream-udstyr

Justerbare turindstillinger:

• Termisk-magnetisk udløser giver mulighed for finjustering af overbelastnings- og kortslutningsbeskyttelse
• Optimerer beskyttelse baseret på belastningstype og applikationsscenarie

Høj brudkapacitet:

• Ultimativ brudkapacitet (Icu) på 50–65 kA i henhold til IEC 60947-2 standarder
• Afbryder hurtigt alvorlige fejlstrømme for at beskytte udstyr og kabler

Kompakt design:

• Pladsbesparende løsning sammenlignet med traditionelle rammeafbrydere
• Nem at installere og vedligeholde i paneltavler og strømfordelingsenheder

Alsidigt tilbehør:

• Valgfrie hjælpekontakter, shuntudkoblinger og alarmmoduler til systemintegration
• Kompatibel med forskellige kontrol- og overvågningsopsætninger

Holdbarhed og pålidelighed:

• Sølv-tinoxid-legeringskontakter med præcisionsstempling og lasersvejsning
• Elektrisk levetid på mere end 20.000 cyklusser og lav kontaktmodstand under 35 mikro-ohm
• Avanceret montering og kalibrering sikrer ensartet driftskraft og ydeevne

Forbedret sikkerhed:

• Magnetisk åg af siliciumstål med høj permeabilitet sikrer en kortslutningsreaktion på under 10 ms
• 100 % fabriksinspektion med momentkalibrerede terminalskruer og sløjfemodstandsverifikation
• Pålidelig beskyttelse mod elektriske fejl og forbedret personalesikkerhed

FAQ

Hvad er hovedanvendelsen af ​​en 400A MCCB?

• Den elektriske 400A AC-støbte kasseafbryder bruges i hovedstrømfordelingspaneler til industrielle, kommercielle og store boligsystemer.
• Beskytter kredsløb mod overbelastning, kortslutninger og fejlstrømme.
• Sikrer pålidelig drift af downstream-udstyr som motorer, transformere og store apparater.

Er 400A trip-indstillingen justerbar?

• Ja, MCCB har en termisk-magnetisk udløseenhed med justerbare indstillinger.
• Tillader tilpasning baseret på belastningstype og sikkerhedskrav.
• Hjælper med at forhindre gener, mens du bevarer en effektiv beskyttelse.

Hvad er forskellen mellem 3P og 4P 400A MCCB'er?

• 3P MCCB: Beskytter trefasede kredsløb og efterlader den neutrale linje ubrudt.
• 4P MCCB: Beskytter trefasede kredsløb plus den neutrale linje, der tilbyder fuldstændig afbrydelse.
• Valget afhænger af systemkrav og sikkerhedsstandarder.

Hvilken kabelstørrelse skal jeg bruge til en 400A MCCB?

• Kabelstørrelse afhænger af installationstype, isoleringsmateriale og tilladt spændingsfald.
• Typisk er 400A MCCB'er parret med kabler fra 120 mm² til 185 mm² kobberledere.
• Kontakt Pugao Electric for præcise anbefalinger baseret på specifikke projektforhold.

Hvor ofte skal en 400A MCCB testes?

• Periodisk inspektion anbefales, normalt hver 6.-12. måned for kritiske systemer.
• Test for mekanisk drift, triprespons og forbindelsesintegritet.
• Sikrer, at den elektriske 400A AC-støbte strømafbryder bevarer pålidelig beskyttelse gennem hele sin levetid.
