AC højspændingsstøbt kabinet afbryder

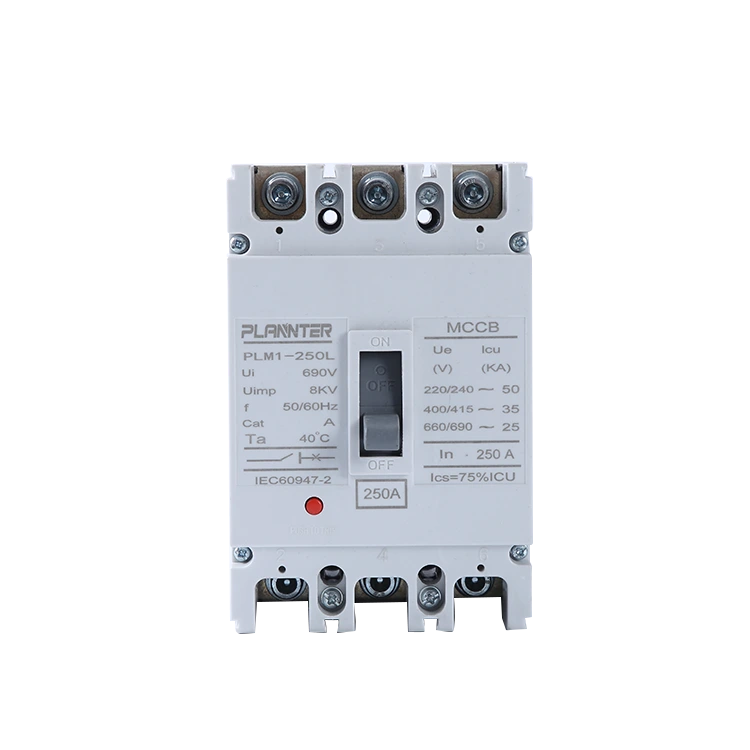

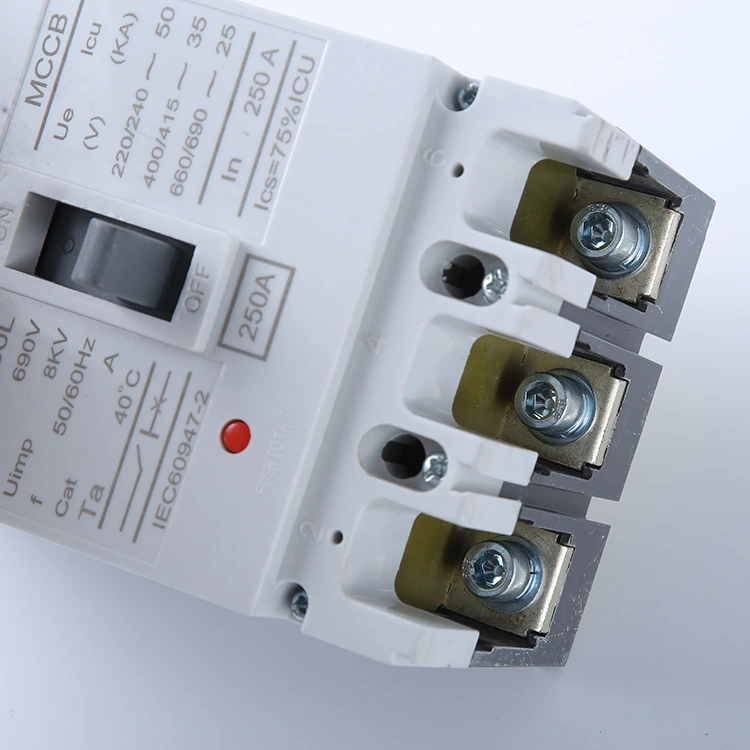

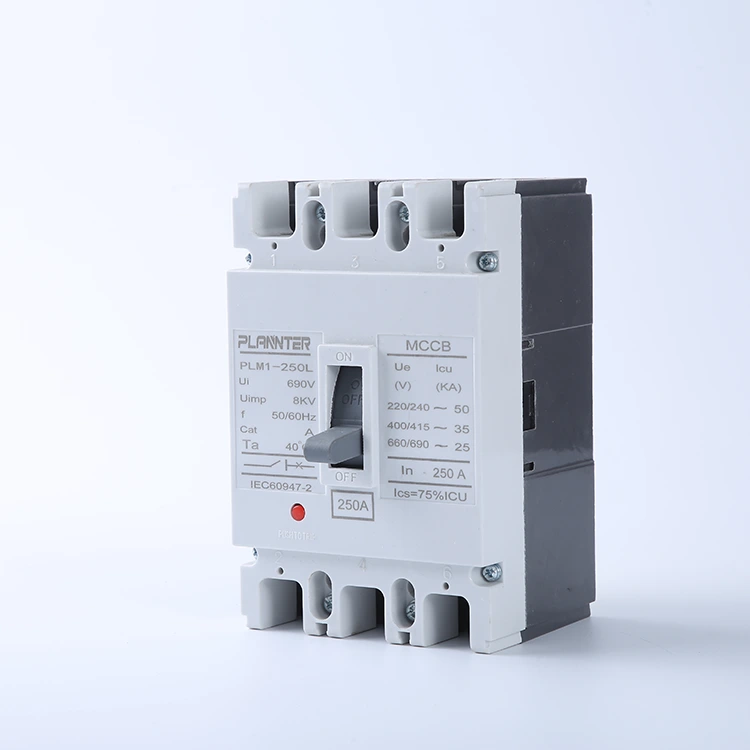

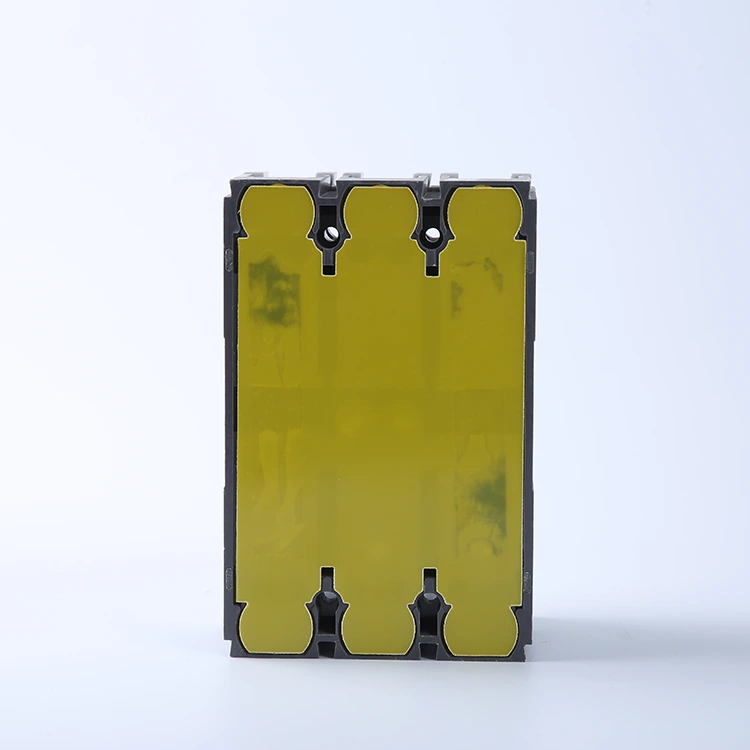

AnAC højspændingsstøbt kabinet afbryder is a robust circuit protection device designed to handle high current loads and extreme short-circuit situations. It serves as the "final defense" for your power system, ensuring interruption even under severe fault conditions.

Built with arc-resistant and impact-resistant materials, these breakers provide dimensionally stable performance, making them the reliable core inside power control cabinets for large-scale operations.

Nøglefunktioner og specifikationer

Spændingsområde

Nominel driftsspænding:AC 400V/690V; AC High Voltage Molded Case Circuit Breaker er velegnet til industriel højspændingsstrømdistributionsapplikationer og understøtter trefasede treledersystemer.

Isoleringsevne:Har en 3000V strømfrekvensmodstandsspænding og en 8kV impulsmodstandsspænding, hvilket sikrer isoleringssikkerhed i højspændingsmiljøer.

Brydekapacitet

Ultimate Short-Cuit Breaking Kapacitet:Icu når op til 65kA-100kA, hvilket muliggør hurtig kredsløbsafbrydelse under ekstreme kortslutningsfejl for at tjene som systemets sidste forsvarslinje.

Service kortslutningsbrudkapacitet:Ics ≥ 50kA, hvilket gør det muligt for enheden at forblive operationel, selv efter flere fejlafbrydelser, og derved reducere vedligeholdelsesomkostningerne.

Nuværende vurderinger

Vurderet strøm:Dækker en række 250A–1600A, der understøtter standardspecifikationer såsom 250A, 400A, 630A, 800A, 1000A, 1250A og 1600A for at imødekomme forskellige belastningskrav.

Justerbare turindstillinger:Har et termisk udkoblingsområde på 80%–100% In og et magnetisk udløsningsområde på 4–10 In, hvilket muliggør selektiv beskyttelse for at forhindre generende udløsning.

Driftsbetingelser

Omgivelsestemperatur:-25°C til +70°C, i stand til at modstå ekstreme temperaturudsving i industrielle miljøer.

Monteringsmetode:Fast eller udtrækkelig type; understøtter horisontale/lodrette samleskinneforbindelser og er kompatibel med standard distributionsskabs installationsdimensioner.

Beskyttelsesklasse:IP20 (til skabsinstallation); huset er konstrueret af højtemperaturbestandigt, slagfast ingeniørplast og overholder IEC 60947-2-standarden.

Nøgleforskelle: Lavspændings- vs. Højspændingsafbrydere

At forstå forskellen mellem lavspændingsbeskyttelse (LV) og højspændingsbeskyttelse (HV) er afgørende for at vælge det rigtige udstyr til dit strømdistributionssystem. Her er hvordan de sammenligner:

Lavspændingsafbrydere (LV).

• Spændingsområde:Typisk klassificeret til systemer op til **1000V AC**. Fælles klassificeringer inkluderer 240V og 400V til boliger og let kommerciel brug.
• Ansøgninger:Udbredt i husholdningsfordelingstavler, små kommercielle bygninger og endelig kredsløbsbeskyttelse (belysning, stikkontakter).
• Størrelse og kompleksitet:Generelt kompakt (f.eks. MCB'er) og enklere i designet, med fokus på grundlæggende overbelastnings- og kortslutningsbeskyttelse uden komplekse lysbuekontrolsystemer.

Højspændingsafbrydere (HV).

• Spændingsområde:Designet til mellem- til højspændingssystemer, ofte fra **3,3 kV op til 72,5 kV** eller højere.
• Bueslukning:Fordi højspænding skaber kraftige lysbuer, vil disse afbrydere (som voresAC højspændingsstøbt kabinet afbryder) kræver avancerede bueslukningsteknologier, såsom vakuumflasker, SF6-gas eller specialiserede gitter, for sikkert at afbryde strømmen.
• Ansøgninger:Vigtigt for tunge industrianlæg, kraftværker, store transformere og hoveddistributionsfødere, hvor pålidelighed er afgørende.
• Beskyttelse:Ofte udstyret med sofistikerede elektroniske udløserenheder til præcis selektiv koordinering og fjernbetjeningsmuligheder.

Hvad er typerne af højspændingsafbrydere?

Højspændingsafbrydere er kategoriseret efter det medium, de bruger til at slukke den elektriske lysbue. At vælge den rigtige type er afgørende for systemets sikkerhed og effektivitet.

Vakuumkredsløbsafbryder (VCB)

• Princip:Bruger et vakuum (tryk < 10⁻⁴ Pa) som lysbuedæmpende og isolerende medium. Fraværet af gasmolekyler gør det ekstremt vanskeligt for en bue at opretholde sig selv.
• Nøglefunktioner:Kompakt størrelse, lang levetid og vedligeholdelsesfri drift. De er miljøvenlige, da de hverken bruger gas eller olie.
• Anvendelse:Dominerende inden for mellemspænding (op til 40,5 kV) indendørs koblingsanlæg.

SF6 afbryder

• Princip:Bruger svovlhexafluorid (SF6) gas, som har en isoleringsstyrke ~2,5x den af ​​luft og lysbuedæmpende evne ~100x bedre end luft.
• Nøglefunktioner:Fremragende ydeevne i transmissionsnetværk med høj spænding (HV) og ekstra høj spænding (EHV). De er pålidelige, men kræver streng forsegling for at forhindre gaslækage.
• Anvendelse:Udbredt i transformerstationer og udendørs højspændingsledninger (over 72,5 kV).

Air Blast Circuit Breaker

• Princip:Bruger en højtryksblæsning af trykluft til at blæse lysbuen ud, afkøle og slukke den hurtigt.
• Nøglefunktioner:Hurtig drift og brandsikker (ingen olie). De er dog støjende og kræver et komplekst luftkompressorsystem.
• Anvendelse:Historisk brugt til meget højspændingssystemer (EHV), dog stort set erstattet af SF6 og VCB'er i moderne net.

Hvor passer AC High Voltage MCCB'en?

Mens VCB'er og SF6-afbrydere håndterer spændinger på transmissionsniveauAC højspænding MCCBer udviklet til industriel mellemspændingsdistribution (f.eks. 690V til 3,6kV). Det bygger bro mellem standard lavspændingsafbrydere og massivt højspændingskoblingsudstyr og tilbyder robust beskyttelse til tungt maskineri og kraftcentraler.

FAQ

Hvad er spændingen (Un)?

Den nominelle driftsspænding (Un) for voresAC højspænding MCCBspænder typisk op til **690V AC**. Denne klassificering sikrer, at afbryderen sikkert kan betjene og isolere kredsløb i industrielle højspændingsmiljøer, såsom store kraftcentre og tunge maskiner.

Kan jeg bruge en standard MCCB til en transformer primær side?

Ja, men det kræver omhyggelig udvælgelse. Afbryderen skal håndtere transformatorens startstrøm uden generende udløsning. VoresAC højspænding MCCBserien har justerbare magnetiske trip-indstillinger (f.eks. 4-10 gange In), så du kan indstille tærsklen højt nok til at tolerere indkoblingsstrømme, mens du stadig giver kortslutningsbeskyttelse.

Hvad er det typiske strømområde?

Højspændingsstøbte kabinetafbrydere dækker generelt højere strømstyrkebehov sammenlignet med standard miniatureafbrydere. Vores sortiment spænder typisk fra250A op til 2500A, hvilket gør dem velegnede til hoveddistributionsfødere og store industrielle belastninger.

Hvordan adskiller de sig fra sikringer?

• Nulstilbar:I modsætning til sikringer, der skal udskiftes efter en fejl, kan en MCCB nulstilles efter udløsning.
• Justerbarhed:MCCB'er giver mulighed for justerbare trip-indstillinger (termisk og magnetisk), og tilbyder præcis beskyttelseskoordinering, som faste sikringer ikke kan give.
• Skift:En MCCB kan tjene som en manuel kontakt til at afbryde strømmen til vedligeholdelse.

Hvad sker der, hvis jeg bruger en AC-afbryder på et DC-system?

Gør ikke dette.AC-afbrydere er afhængige af, at vekselstrømmen krydser nul for at slukke den elektriske lysbue. Jævnstrøm krydser ikke nul, hvilket betyder, at lysbuen ikke vil slukke og kan forårsage brand eller eksplosion. Du skal bruge en afbryder, der er specielt klassificeret til DC-applikationer.

Hvordan udskifter du sikkert en højspændings-MCCB?

Sikkerheden er i højsædet. Følg disse trin:

1. Aflad energi:Sluk for strømforsyningen opstrøms, og kontroller nul spænding.
2. Lockout/Tagout:Anvend spærreanordninger for at forhindre utilsigtet genaktivering.
3. Afbryde:Fjern lednings- og belastningskablerne (og neutral, hvis relevant).
4. Erstatte:Afmonter den gamle enhed og installer den nyeAC højspændingsstøbt kabinet afbryder, der sikrer, at alle forbindelser er tilspændt til producentens specifikationer.
