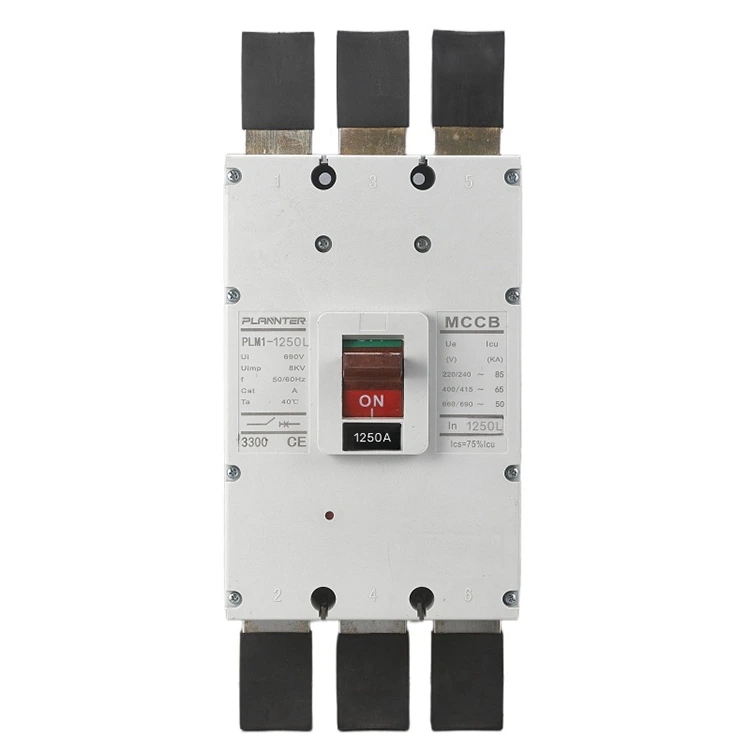

AC 690V Støbt Case Breaker

Hvad er en AC 690V støbt kasseafbryder?

AnAC 690V Støbt Case Breakerer en højspændingsbeskyttelsesanordning designet til at beskytte elektriske kredsløb mod overbelastning, kortslutninger og fejl. I modsætning til standard 400V afbrydere er denne enhed konstrueret til at håndtere højere spændingsniveauer, hvilket gør den ideel til at reducere kabelstørrelser og forbedre energieffektiviteten i tung industri og store kommercielle applikationer.

Produktspecifikation

Nøglefunktioner og tekniske specifikationer

Spænding og kapacitet

• Nominel spænding:690V AC (50/60Hz).
• Korttidsmodstandsstrøm (Icw):Vurderet til 85 kA/1s til 100 kA/1s, hvilket sikrer, at enheden forbliver intakt under kortslutningstoppe.
• Servicebrudskapacitet (ICS):75 % til 100 % af Icu, hvilket gør, at afbryderen kan vende tilbage til drift uden vedligeholdelse efter at have udbedret en fejl.

Nuværende vurderinger

Fås i forskellige stelstørrelser, inklusive højstrømsmodeller op til1250A, velegnet til hoveddistributionsfødere.

Turenheder

Udstyret med intelligente udløserenheder, der tilbyder trinvis beskyttelse:

• Lang tids forsinkelse:Til overbelastningsbeskyttelse (invers-tidsudløsning).
• Kort forsinkelse:Til selektiv koordination under delvise kortslutninger.
• Øjeblikkelig drift:Til kritisk kortslutningsafbrydelse (15ms-30ms total brydetid).

Standarder

Fuldt i overensstemmelse med IEC 60947-2 og GB standarder, hvilket sikrer global kompatibilitet og sikkerhed.

Vigtige fordele

Hvorfor vælge voresAC 690V Støbt Case Breaker?

• Overlegen stabilitet:Høj Icw-rating garanterer dynamisk og termisk stabilitet mod pludselige kortslutninger.
• Uafbrudt strøm:Høj Ics-kapacitet betyder, at afbryderen kan håndtere maksimale fejl og fortsætte med at arbejde, hvilket minimerer nedetiden.
• Selektiv beskyttelse:Præcise trip-indstillinger sikrer, at kun det defekte kredsløb er isoleret, så hovedledningen holdes strømførende.

Ansøgninger

Vores afbrydere er afgørende for central strømdistribution i krævende miljøer:

• Tung industri:Kemiske fabrikker, stålværker og bilproduktionsfaciliteter.
• Kritisk infrastruktur:Centrale elrum på større hospitaler og lufthavnsterminaler.
• Store bygninger:Beskyttelse af følsomme udstyrsrum og fordeling af strøm til hele bygningsfløje.

Hvorfor vælge Pugao Electric?

Som professionelFabrikantiKina, vi mener, at avanceret udstyr er grundlaget for kvalitet.

• Intelligent fremstilling:Vi bruger automatiserede viklemaskiner og computerstyrede præcisionssprøjtestøbesystemer.
• Konsekvent kvalitet:Nøglebolte tilspændes med kalibrerede værktøjer, og hver enhed testes for slaglængde, kontakttryk og fuld belastningsdrift.
• Hurtig levering:Vores effektive produktionslinjer giver os mulighed for at levere ordrer hurtigt uden at gå på kompromis med ydeevnen.

FAQ

Hvad er brudkapaciteten for en 690V AC MCCB?

Vores enheder har typisk en ultimativ brydekapacitet (Icu) på op til 100kA og en service breaking-kapacitet (Ics) på 75-100 % af Icu.

Hvilke strømværdier er tilgængelige for 690V MCCB'er?

Vi tilbyder en bred vifte af klassificeringer, typisk fra 100A op til 1250A eller 1600A, afhængigt af rammestørrelsen.

Hvad er de almindelige rejsetyper?

Almindelige typer omfatter Thermal-Magnetic (TM) til generel brug og elektronisk (mikroprocessor-baseret) til præcis beskyttelse og kommunikation.

Er 690V afbrydere egnede til DC?

Generelt nej. AC-afbrydere er afhængige af strømnulgennemgang for at slukke lysbuer. DC-systemer kræver specifikke DC-klassificerede afbrydere, medmindre AC-afbryderen er eksplicit dereret og certificeret til DC-brug.

Hvor bruges 690V MCCB'er?

De bruges i tung industriel distribution, vedvarende energi (sol/vind) og store kommercielle faciliteter for at reducere kabelomkostninger og forbedre effektiviteten.

Hvad er forskellen mellem en 400V og 690V MCCB?

En 690V MCCB har højere isoleringsstyrke og lysbuedæmpende evner til at håndtere den højere spændingsbelastning sikkert.

Hvad betyder 3-polet og 4-polet?

3-polede afbrydere beskytter tre faser (L1, L2, L3). 4-polede afbrydere beskytter tre faser plus nullederen (N).
