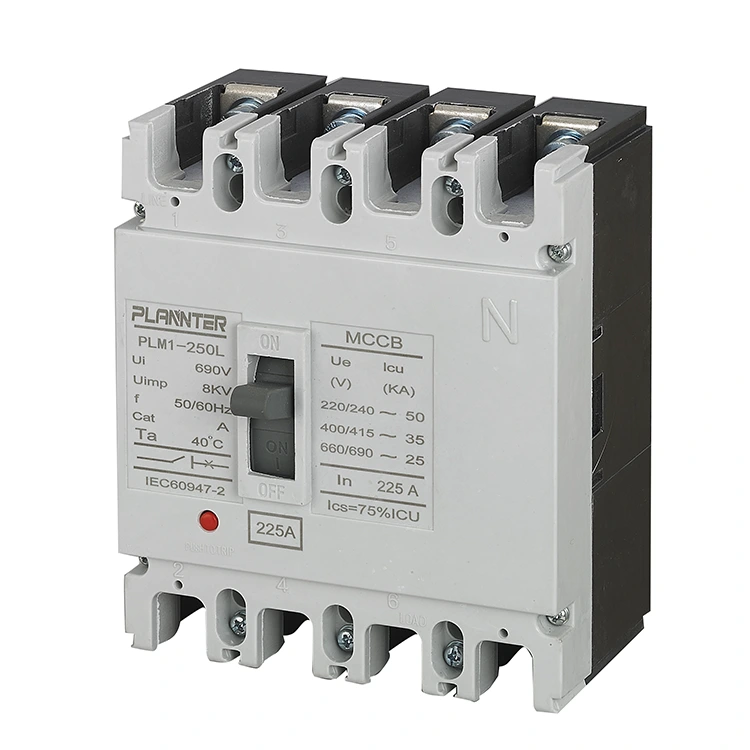

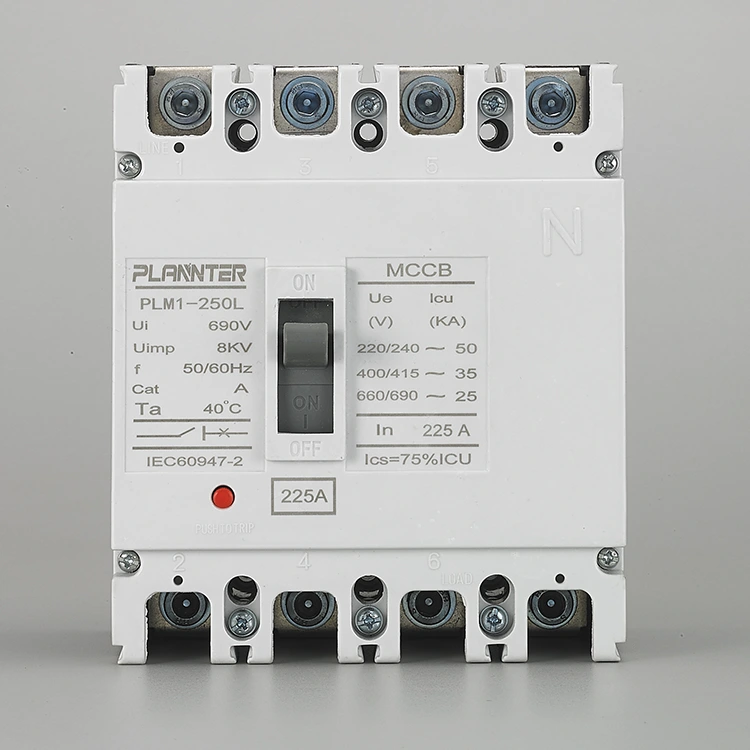

AC 4 polet støbt kabinet afbryder 225A

Hvad er en AC 4-polet strømafbryder 225A?

DeAC 4 polet støbt kabinet afbryder 225Aer en specialiseret elektrisk beskyttelsesanordning designet til at beskytte trefasede kredsløb med en neutral linje (L1, L2, L3, N). Den er normeret til 225 Ampere og tjener som en kernekomponent til mellemstrømsfordeling, der beskytter downstream-udstyr mod overbelastning og kortslutninger, samtidig med at den sikrer total systemisolering.

Hvordan det virker, fungerer og fejlretter

Operationel mekanisme

Enheden har en klar, responsiv manuel betjeningsmekanisme med tydelig taktil feedback. Håndtagets positioner er udtrykkeligt markeret:

• PÅ:Kredsløbet er lukket og strømforsynet.
• SLUKKET:Kredsløbet er åbent og spændingsløst.
• UDLØST:Mellemposition, der indikerer, at der er opstået en fejl.

Arbejdsprincip

AC 4-polet støbt kabinetafbryder 225A bruger en termisk-magnetisk udløseenhed til dobbeltlagsbeskyttelse:

• Termisk beskyttelse (overbelastning):Bruger et bimetallisk element til at give omvendt-tidsudløsning. Jo højere overbelastningsstrøm, jo ​​hurtigere er turen.
• Magnetisk beskyttelse (kortslutning):Giver en øjeblikkelig reaktion på klare fejlstrømme med høj størrelse (op til titusinder af kA) med det samme.

Idriftsættelse og tilbehør

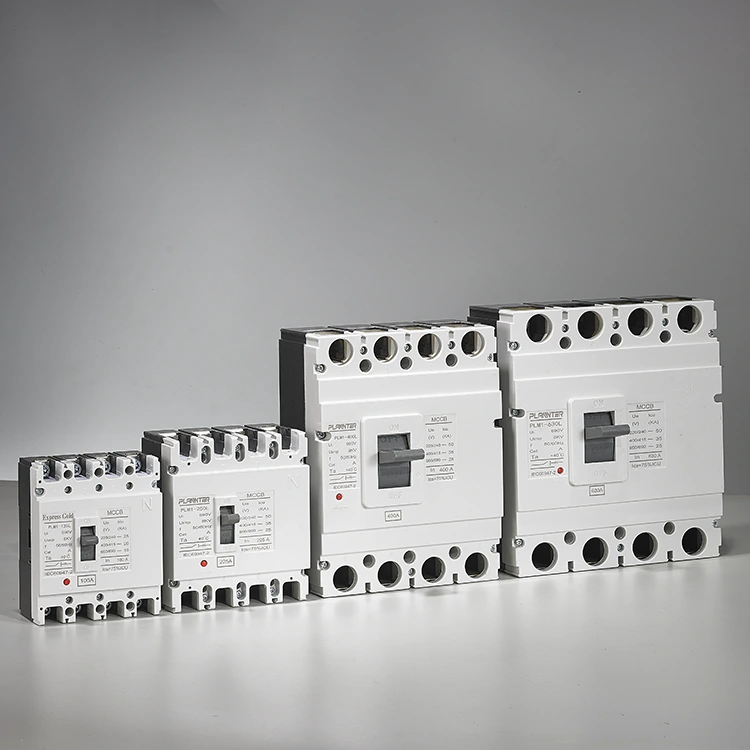

Serien tilbyder stærk udvidelsesmuligheder til specifikke applikationsbehov. Idriftsættelse involverer installation af de nødvendige tilføjelser i de udpegede slots:

• Hjælpekontakter:Til fjernsignalering af afbryderens status.
• Shuntfrigivelse:Giver mulighed for fjernudløsning/åbning af afbryderen.
• Underspændingsudløsning:Udløser automatisk afbryderen, hvis spændingen falder til under et sikkert niveau.
• RCD modul:Tilføjer jordlækagebeskyttelse for omfattende sikkerhed.

Nøgle tekniske funktioner og specifikationer

Kapacitet

Mærkestrøm på225A, velegnet til mellemfordelingsbelastninger.

polakker

4-polet (4P):Beskytter tre faser plus neutralen, hvilket sikrer fuldstændig isolering af kredsløbet.

Spænding

Designet til standard AC distributionsnetværk (typisk 400V/690V AC).

Trip Enhed

StandardTermisk-magnetiskenhed med justerbare eller faste indstillinger afhængigt af modelvarianten.

Afbryd vurderinger

Høj kortslutningsbrudkapacitet (Icu), der er i stand til at håndtere titusinder af kiloampere sikkert.

Montering

Bruger sikkerboltede forbindelser, hvilket sikrer en pålidelig elektrisk grænseflade til højstrømsapplikationer.

Konstruktion

Robust formstøbt kassedesign, der er slagfast og formstabilt.

Kvalitetssikring og levering

Hos Pugao Electric er vores princip "at forhindre defekter i at gå videre til næste trin."

• 100 % inspektion:Hver enhed gennemgår mekaniske, elektriske og miljømæssige tests før forsendelse.
• Emballage i eksportklasse:AC 4-polet støbt kabinetafbryder 225A er sikret til at modstå håndtering over lange afstande.
• Hurtig levering:Almindelige modeller er ofte tilgængelige fra lager, mens tilpassede ordrer følger en bekræftet produktionstidslinje.

<

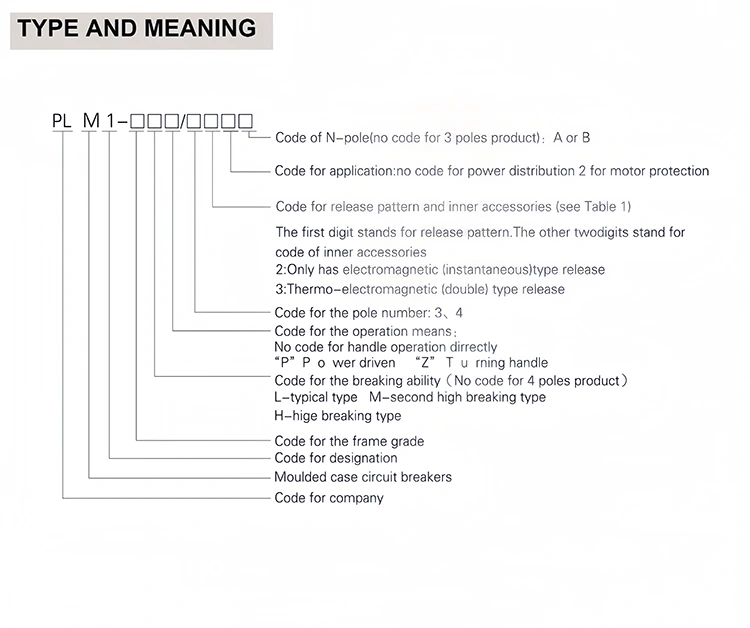

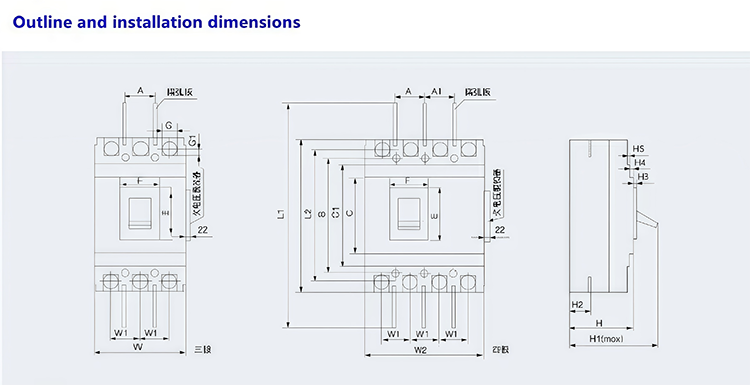

Produktspecifikation

FAQ

Hvorfor bruge en 4-polet i stedet for en 3-polet?

En 4-polet afbryder afbryder alle tre faserognullederen samtidigt. Dette er vigtigt for:

• Sikkerhed:Sikrer total isolering af kredsløbet for vedligeholdelsespersonale.
• Backup strømsystemer:Nødvendig for overførselsafbrydere (ATS) for at forhindre neutral-til-jord sløjfer ved skift mellem forsynings- og generatorstrøm.
• Harmonisk afbødning:Beskytter mod neutrale strømme forårsaget af ikke-lineære belastninger (som VFD'er og computere).

Hvad er spændingsværdien?

DeAC 4 polet støbt kabinet afbryder 225Aer typisk klassificeret til standard industrielle distributionsspændinger, som almindeligvis understøtter400V til 690V ACsystemer. Se venligst det specifikke typeskilt på enheden for den nøjagtige nominelle driftsspænding (Ue) og isolationsspænding (Ui).

Hvad er Trip Unit Type?

Standardmodeller bruger enTermisk-magnetisk udløseenhed:

• Termisk:Giver omvendt-tidsbeskyttelse mod overbelastning ved hjælp af en bimetalstrimmel.
• Magnetisk:Giver øjeblikkelig beskyttelse mod kortslutninger.

Bemærk: Elektroniske overstrømsenheder kan være tilgængelige for mere præcise indstillinger.

Hvad er brudkapaciteten?

Brydekapaciteten (Icu) varierer efter specifik modelvariant, men er designet til at håndtere betydelige fejlstrømme, der er typiske for mellemfordeling. DeAC 4 polet støbt kabinet afbryder 225Atilbyder generelt en brydekapacitet, der spænder fra25kA op til 85kA(ved 400V), hvilket sikrer, at den sikkert kan afbryde kortslutninger uden skader.
