4P elektronisk udløseenhed

Her hos Pugao (Plannter Electric) er vores kerneoverbevisning, at elektrisk sikkerhed ikke bør være en luksus – det er grundlaget for et sikkert og behageligt liv. Overvej vores 100A, 4P elektronisk udløseenhed: vi bruger højkvalitets termohærdende plast til huset, som er sprøjtestøbt under høj varme og tryk. Denne avancerede fremstillingsproces giver enestående dimensionsstabilitet, forbedret isoleringsstyrke og ensartet lysbuemodstand, hvilket giver dig tillid til din elektriske infrastruktur. Har du spørgsmål? Du er velkommen til at tage fat! Vi er glade for at tale og samarbejde om at sikre din elektriske sikkerhed.

Send forespørgsel

Produkt beskrivelse

De4P elektronisk udløseenheder et avanceret beskyttelsesmodul, der bruges i støbte afbrydere (MCCB'er), designet til at overvåge og kontrollere alle fire ledere i et trefaset fireledersystem (L1, L2, L3 og Neutral). I modsætning til traditionelle tre-polede systemer sikrer det fuld isolering og beskyttelse, hvilket gør det til en kritisk løsning til moderne elektrisk distribution, hvor sikkerhed og strømkvalitet er afgørende.

Styrer og beskytter fase- og nulledere samtidigt
Giver intelligent og præcis fejldetektion
Forbedrer systemsikkerheden i komplekse elektriske miljøer

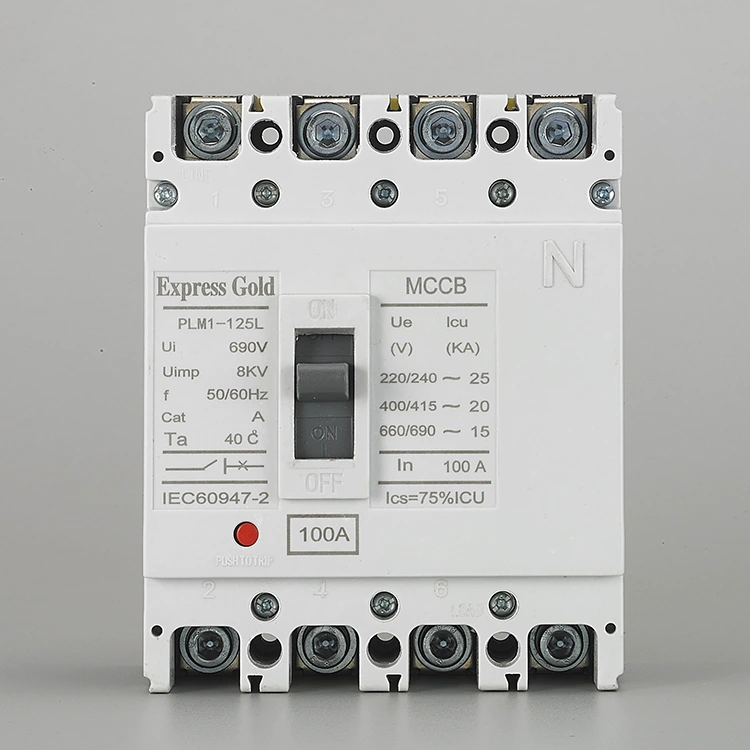

4P Electronic Trip Unit

Produktspecifikation

Type	Nominel strøm (A)	Pol nummer	Nominel isoleringsspænding (V)	Nominel driftsspænding (V)	Ultimativ kortslutningsbrudkapacitet (KA)	Tjener kortslutningsbryderkapacitet (KA)	Udnyttelseskategori
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Nøglefunktioner og fordele

Neutral beskyttelse

Giver direkte overvågning og beskyttelse af nullederen
Forhindrer neutral overbelastning forårsaget af harmoniske strømme fra ikke-lineære belastninger
Sikrer at alle poler, inklusive neutral, er afbrudt under fejl
Afhjælper sikkerhedshuller, der findes i traditionelle tre-polede afbrydere

Justerbar beskyttelse

Udstyret med elektroniske trip-indstillinger for præcis beskyttelseskontrol
Overbelastnings-, kortslutnings- og øjeblikkelige beskyttelsesparametre for de 4P elektroniske tripenheder er fuldt justerbare
Forbedrer selektivitet og koordinering i distributionssystemet
Reducerer unødvendig tripping og forbedrer systemets oppetid

Avancerede funktioner

Sikrer fuld kredsløbsisolering og forhindrer risici for tilbageføring
Forbedrer sikkerheden under vedligeholdelses- og serviceoperationer
Bevarer neutral integritet i strømoverførselsscenarier
Understøtter sikker skift mellem net- og generatorstrøm

Måling og kommunikation

Understøtter realtidsovervågning af strøm på tværs af alle fire poler
Valgfri kommunikationsgrænseflader til systemintegration
Muliggør databaseret diagnostik og forudsigelig vedligeholdelse
Forbedrer synlighed og kontrol af elektrisk infrastruktur

Ansøgninger

Hovedafbryder i bygnings- og industrifordelingstavler
Automatic Transfer Switch (ATS)-systemer, der anvender 4P elektroniske trip-enheder til sikker strømskifte.
Trefasede fireledersystemer, der kræver fuld isolering
Kommercielle og industrielle faciliteter med følsomme eller ikke-lineære belastninger
Kritiske miljøer, hvor kontinuerlig magt og sikkerhed er afgørende

FAQ

Hvad er 4P4D vs. 4P3D?

4P4D (Four Pole Four Detection):Alle fire ledere (L1, L2, L3, N) er fuldt overvåget og beskyttet
4P3D (Four Pole Three Detection):Kun de trefasede ledere overvåges, mens nulpunktet er koblet, men ikke aktivt beskyttet
4P4D giver højere sikkerhed ved at inkludere nulstrømsdetektering og beskyttelse
De4P elektronisk udløseenhedmed 4P4D anbefales til systemer med harmoniske belastninger eller følsomt udstyr

Kan den neutrale beskyttelse justeres?

Ja, neutrale beskyttelsesindstillinger kan typisk justeres i avancerede overstrømsrelæer
Brugere kan konfigurere neutrale strømbeskyttelsesniveauer (f.eks. 50 %, 100 % eller deaktiveret)
Justering hjælper med at matche systemkrav og belastningsegenskaber
Forbedrer fleksibiliteten i applikationer med varierende neutrale strømforhold

Hvad er formålet med neutral beskyttelse?

Forhindrer overophedning og skader forårsaget af for høj neutralstrøm
Løser harmonisk forvrængning fra ikke-lineære belastninger (f.eks. UPS, LED-belysning, IT-udstyr)
Sikrer sikker drift i trefasede firtrådssystemer
De4P elektronisk udløseenhedsikrer fuld beskyttelse ved at overvåge både fase- og nulledere

Hvordan tester du tripenheden?

Brug den indbyggede testknap (hvis tilgængelig) til funktionskontrol
Anvend sekundær strømindsprøjtningstest for præcis kalibreringsverifikation
Bekræft triprespons under simuleret overbelastning eller fejltilstande
Regelmæssig testning sikrer pålidelighed og overholdelse af vedligeholdelsesstandarder

Hvad betyder det, hvis en statuslampe er tændt?

Strømindikator:Overstrømsenheden er strømførende og fungerer normalt
Alarmindikator:Advarselstilstand såsom overbelastning eller pre-trip signal
Turindikator:Afbryderen er udløst på grund af en fejltilstand
Fejlkodevisning (hvis tilgængelig):Giver detaljeret fejldiagnostik
Statuslamper hjælper operatører med hurtigt at identificere systemtilstande og handle
