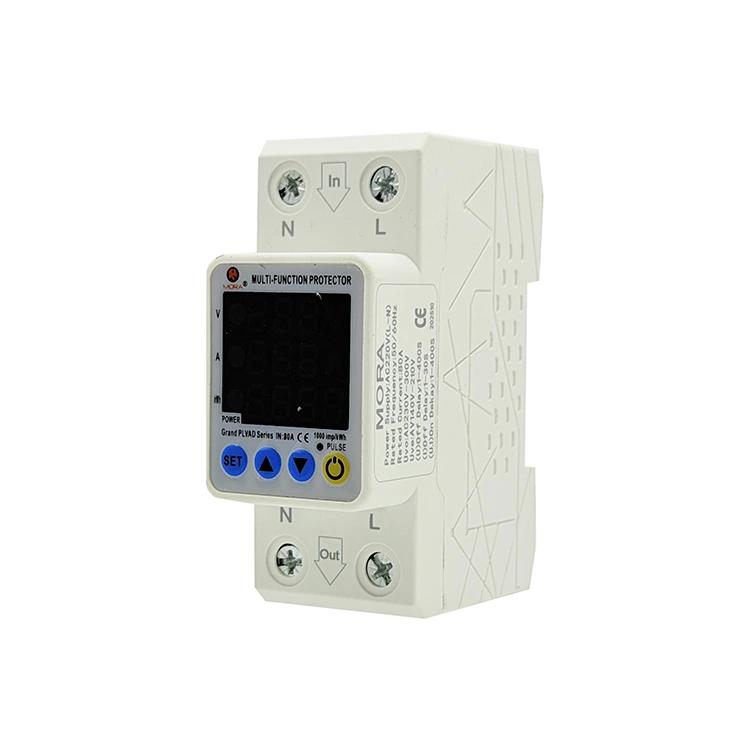

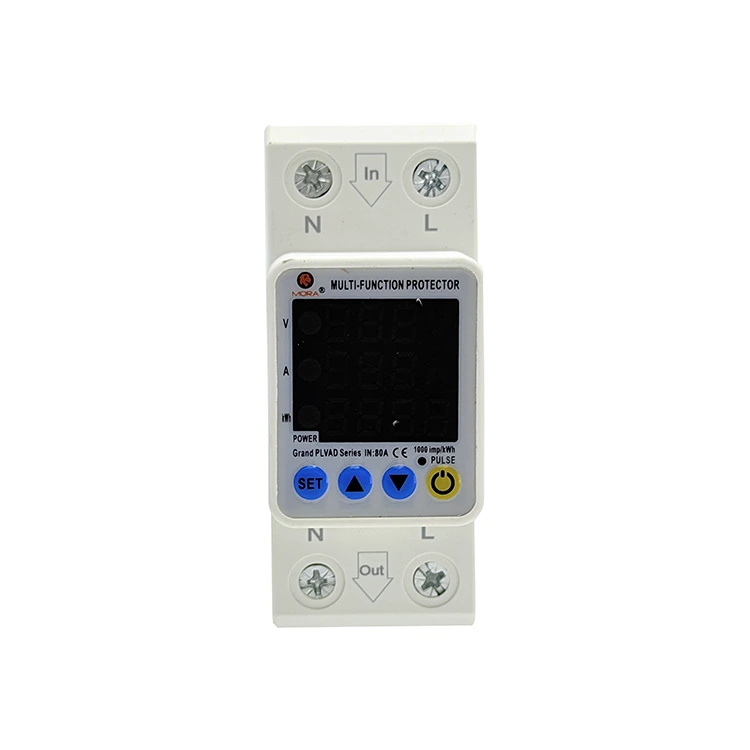

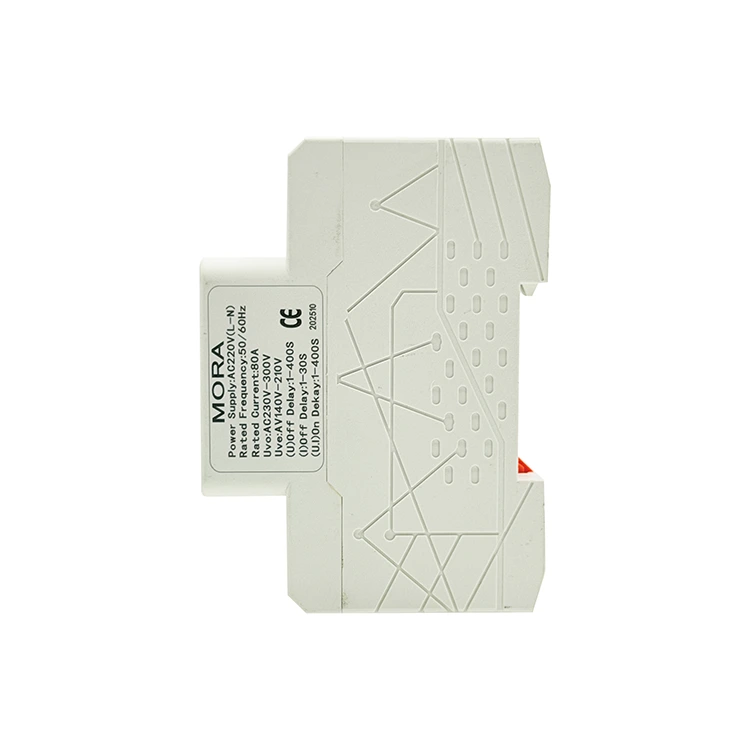

2P Auto Reconnect Voltage Protector Type M Triple Display

Indkøbsteams, der indkøber omstillingsudstyr til fjerninfrastruktur, kræver smarte beskyttelsesmoduler, der automatisk kan genoprette fra midlertidige strømfejl for at maksimere systemets oppetid. Designet og bygget af Pugao (Mora), den højtydende 2P Auto Reconnect Voltage Protector Type M Triple Display er konstrueret specifikt til disse uovervågede applikationer. Denne enhed bevæger sig ud over de grundlæggende relæer til manuel nulstilling og har en intelligent automatisk genlukningsalgoritme, der overvåger netforholdene efter en tur. Når netspændingen stabiliserer sig inden for sikre parametre i en fastsat nedtællingsperiode, lukker den interne motordrevne mekanisme automatisk kredsløbet, og genopretter strømmen til nedstrøms telekommunikationssystemer, sikkerhedsnetværk eller vejrovervågningssystemer.

Triple-Window Array med Fault Counter-integration

Multidimensionelt datasynkront display: 2P Auto Reconnect Voltage Protector Type M Triple Display viser henholdsvis realtidsspænding, realtidsstrøm og kumulative fejltider med klar dataklassificering og fuld forståelse af kredsløbets driftsstatus på én skærm.

Kvantificerbar fejl tidlig advarsel: Den indbyggede fejltæller kan registrere antallet af overspændings- og overstrømstrips i driftscyklussen. Vedligeholdelsespersonale kan bedømme stabiliteten af ​​on-site-nettet og den aldrende tilstand af downstream-udstyr gennem fejldata og realisere forudsigelig vedligeholdelse.

Kerneproduktfordele

Eliminer Remote O&M Truck Rolls

• Løs smertepunkter ved fjernvedligeholdelse: For cellulære basestationer, meteorologiske bjergstationer og uovervågede pumpestationer vil transiente netudsving få traditionelle beskyttelsesrelæer til at trippe og lukke ned, hvilket kræver manuel nulstilling på stedet med høje tids- og arbejdsomkostninger.

• Maksimer systemets oppetid: Realiserer fuld-process automatisk fejlovervågning, stabilitetsvurdering og mekanisk genlukning. Til midlertidige netanomalier fuldender 2P Auto Reconnect Voltage Protector Type M Triple Display uafhængigt strømgenvinding uden menneskelig indgriben, hvilket i høj grad reducerer driftsomkostninger og forbedrer udstyrets kontinuerlige driftshastighed.

Justerbar genlukkecyklus og intelligent sikkerhedslås

• Forhindre fejl sekundær skade: Ved permanente kortslutningsfejl vil gentagen genlukning forårsage termisk skade på ledninger og udstyr. 2P Auto Reconnect Voltage Protector Type M Triple Display understøtter brugerdefineret indstilling af maksimale genlukningsforsøg.

• Automatisk sikkerhedslåsning: Når de forudindstillede genlukningstider er udløbet, og fejlen stadig eksisterer, vil systemet låse motorens drivmekanisme, udløse fejlalarm og holde kredsløbet isoleret for at undgå farlig cyklisk skift.

Tekniske præstationsparametre

• Nominelle driftsstrømindstillinger: 40A / 63A kontinuerlig belastningsværdi

• Justerbar automatisk genlukningstid: 1 sekund til 900 sekunder Max. rækkevidde

• Maksimal kontinuerlig genlukningscyklus: 1 til 30 konfigurerbare forsøg før lockout

• Spændingssporingsnøjagtighed/strømområde: ±1 % variation / 0,5A til 63A dynamisk udlæsning

• Terminal-tværsnitskapacitet: Op til 25 mm² fast / 16 mm² strenget med rørring (M5-klemme)

• Chassis dielektrisk styrke: 2,5 kV auditeret isolationsbarriere

• Overholdelse og certificeringer: CE-certificeret, RoHS-kompatibel, i overensstemmelse med EN 60947-1 strukturelle standarder

FAQ

Sp.: Hvis nettet falder helt til 0V, har motoren så nok resteffekt til at beskytte nedstrøms gear?

A: Ja. Udstyret med en industriel højkapacitets energilagringskondensatorbank kan den lagrede elektriske energi i tilfælde af pludselig total strømafbrydelse drive gearmotorens mekanisme til at fuldføre øjeblikkelig udløsning, hvilket tvinger kontakterne til at åbne og låse sikkert, hvilket sikrer ingen strømlækage på lastsiden, før kontrolkraften er fuldstændig opbrugt.

Q: Hvad sker der, når den maksimale genlukningsgrænse nås under vedvarende netfejl?

A: Når du står over for permanente kredsløbsfejl, vil 2P Auto Reconnect Voltage Protector Type M Triple Display efter at have afsluttet de forudindstillede genlukningsforsøg uden netgendannelse automatisk låse motorens kørefunktion, deaktivere alle automatiske genlukningshandlinger og holde kredsløbet åbent. Det undgår endeløs cyklisk omskiftning til defekte kredsløb, beskytter interne mekaniske strukturer og nedstrømsledninger mod termiske skader og kræver manuel fejlfinding og nulstilling for at komme sig.

Spørgsmål: Hvordan skelner controlleren transiente overspændinger fra permanente kortslutninger?

A: Systemet integrerer spændingsføling og strømsampling dobbelt detektionsmekanisme. Under genlukningsdetektering, hvis netspændingen er stabil, men der genereres en øjeblikkelig stor strømspids, vil MCU'en øjeblikkeligt bedømme det som en permanent kortslutningsfejl, udløse øjeblikkelig udløsning uden at udføre genlukningsforsinkelse og beskytte den interne koblingsstruktur mod højstrømspåvirkningsskader.
