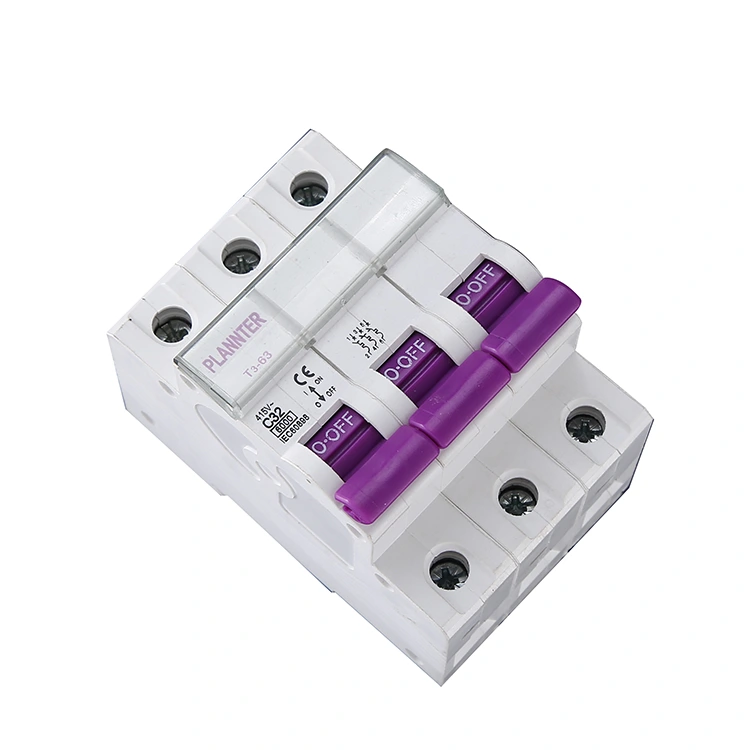

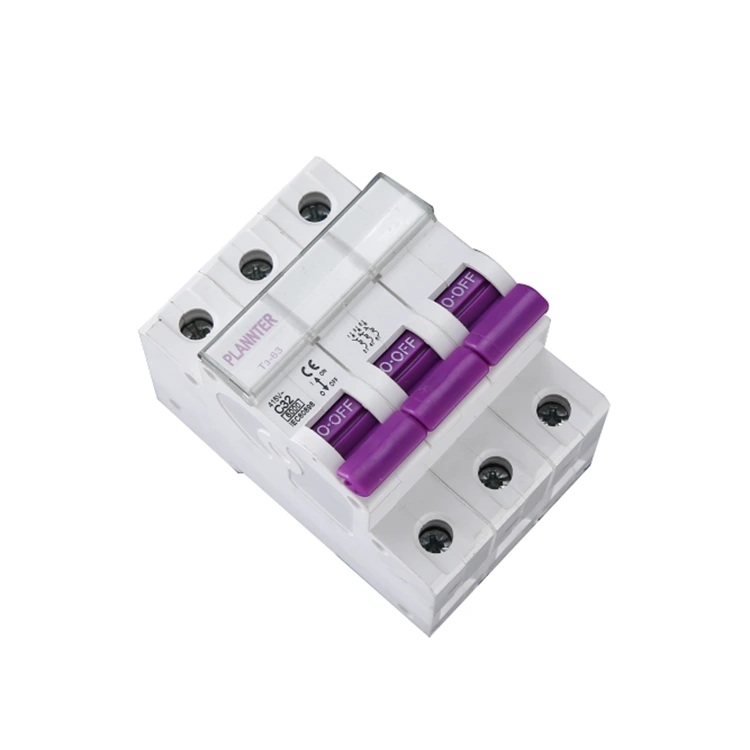

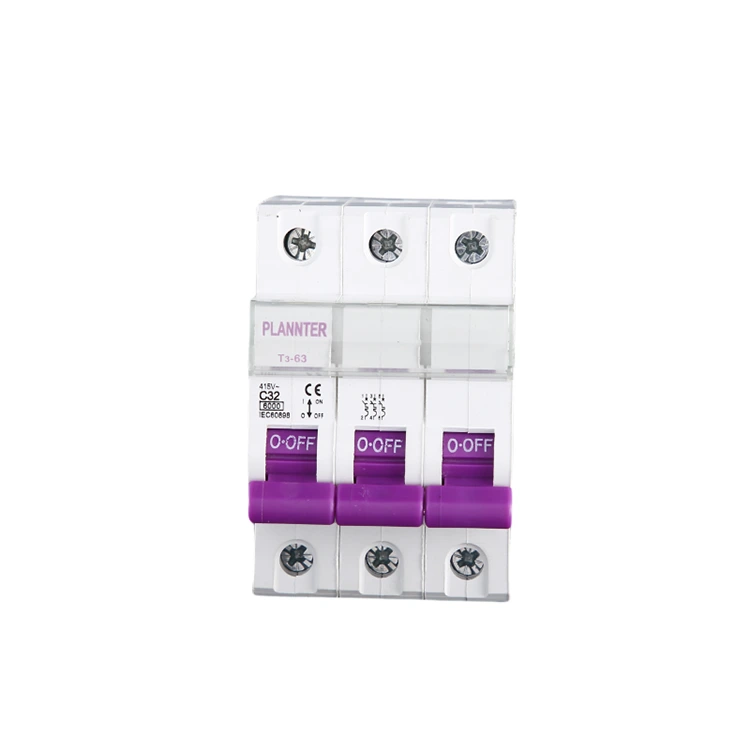

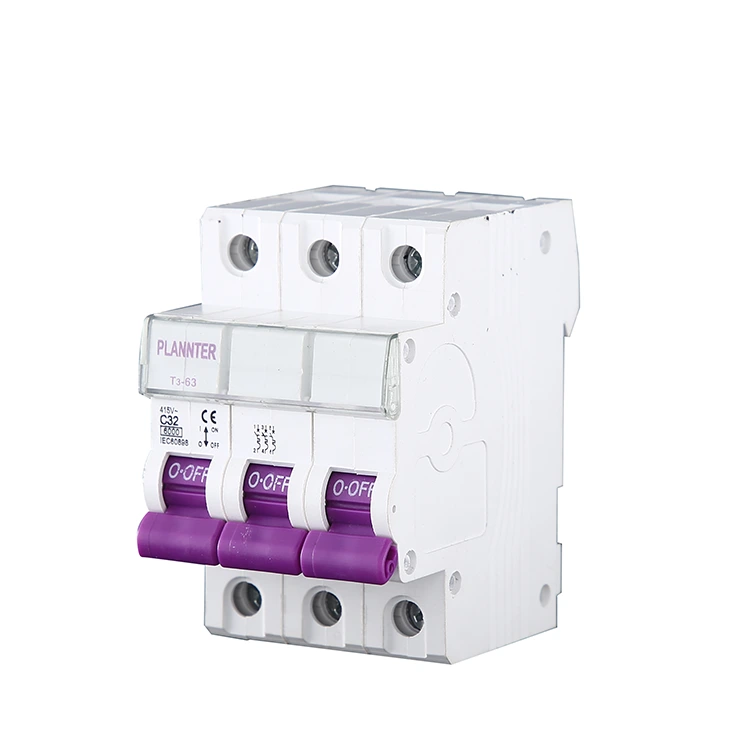

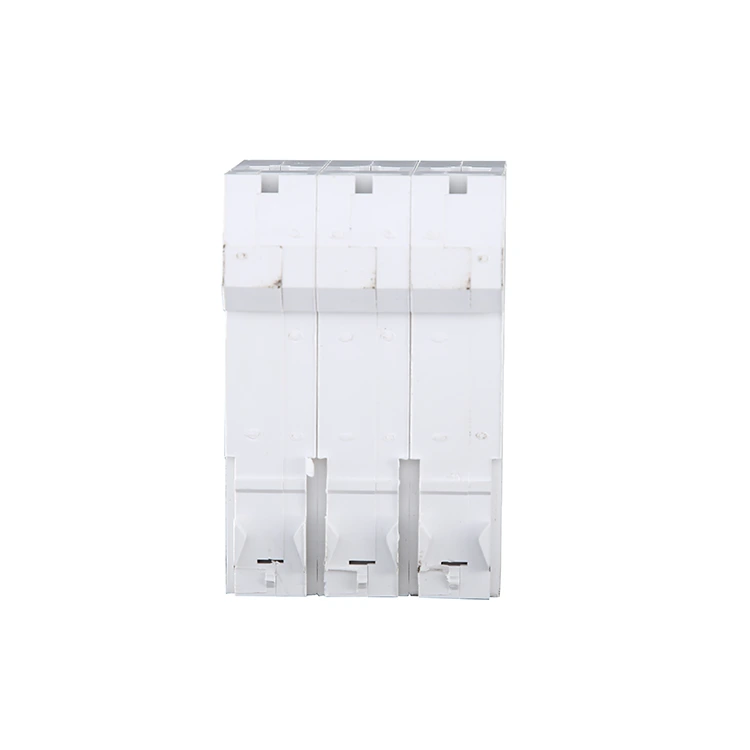

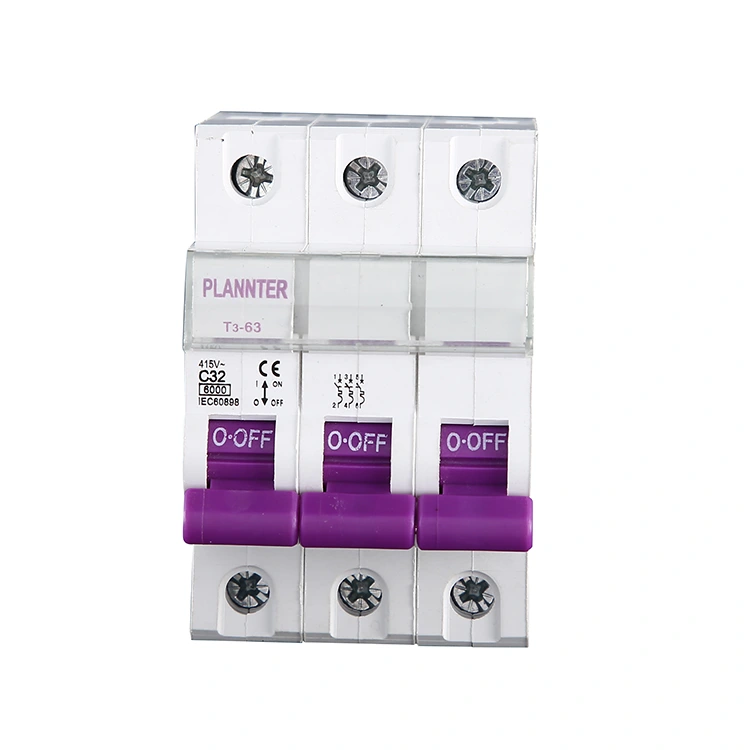

3 polet vekselstrømsafbryder

3 Pole AC Circuit Breaker tilhører kategorien af ​​lavspændings elektriske apparater, meget udbredt i industrielle, kommercielle og civile områder, designet til trefasede kredsløb, kan være i de nuværende abnormiteter, såsom overbelastning, kortslutningsforhold automatisk afbryde kredsløbet, for at beskytte udstyr og personalesikkerhed. Vælg PUGAO (Planter Electric) som din producent, og få en direkte fabrikspris.

Produktegenskaber

1. Trefaset synkron kontrol

Denne 3-polede vekselstrømsafbryder er i stand til samtidig at tilslutte eller afbryde L1, L2 og L3 trefasede strømledninger. Skulle der opstå en fejl i en enkelt fase, vil enheden udløse en samtidig strømafbrydelse på tværs af alle tre faser, og derved forhindre udstyrsskade forårsaget af drift under fasetab.

2. Overbelastnings- og kortslutningsbeskyttelse

Overbelastningsbeskyttelse: Bruger termisk udløsning til at håndtere vedvarende overdreven strømforhold.

Kortslutningsbeskyttelse: Anvender magnetisk udløsning for øjeblikkeligt at afbryde højstrømsfejl.

Ved at vælge dette avancerede produkt sikrer du en omfattende sikkerhedsbeskyttelse af dine elektriske kredsløb.

3. Forbedret driftssikkerhed for udstyr

Dette produkt mindsker risici forbundet med trefasede spændingsubalancer, beskytter kritisk udstyr – såsom motorer og kompressorer – og reducerer effektivt omkostningerne forbundet med udstyrsskade og nedetid.

4. Modulært design og installation

PUGAO-produkter har et DIN-skinnemonteringsdesign, der muliggør sømløs integration i strømfordelingsskabe eller kontrolpaneler. Dette letter effektiv batchinstallation og vedligeholdelse inden for ingeniørprojekter.

Nøgleparametre og specifikationer

Når du køber eller vælger et produkt, kan du verificere følgende parametre for den 3-polede vekselstrømsafbryder baseret på dine specifikke projektkrav, eller kontakte os for at udvikle en omfattende løsning, der er skræddersyet til dine behov.

Nominel spænding (Ue): Typisk 380V, 400V eller 415V AC (til trefasede systemer).

Nominel strøm (ind): Almindelige klassificeringer omfatter 16A, 32A og 63A; højstrømsmodeller fås op til 100A eller 125A.

Brydekapacitet (Icn): Såsom 6kA eller 10kA. I betragtning af de højere energiniveauer forbundet med trefaset strøm, anbefales det at prioritere 10kA-specifikationen for at øge sikkerhedsredundansen.

Tripping Kurve:

Type C: Velegnet til kontorbygninger, belysningssystemer eller generel kommerciel strømdistribution.

Type D: Specielt designet til motorstartapplikationer, i stand til at modstå øjeblikkelige startstrømme på 10 til 14 gange den nominelle strøm.

Forholdsregler ved brug

1. Elektriske systemer er meget komplekse. Af sikkerhedsmæssige årsager bør betjening og installation af 3-polede vekselstrømsafbrydere udføres af kvalificerede teknikere. For eksempel skal du under drift først afbryde strømforsyningen på lastsiden, derefter afbryde den sekundære og tertiære side.

2. Overhold nøje driftsprocedurerne under drift. Hvis der opstår en situation, der påvirker den normale drift af det elektriske system, skal du straks træffe nødforanstaltninger.

3. Efter vellykket installation vil afbryderen fungere normalt. Under drift, overvåg aktuelle data omgående og udfør periodiske inspektioner og vedligeholdelse.

Hvornår er en 3-polet vekselstrømsafbryder påkrævet?

Som professionel producent og leverandør tilbyder PUGAO også 1-polede (1P) og 2-polede (2P) afbrydere; med hensyn til produktvalg skal der dog anvendes en 3-polet (3P) afbryder, når der er tale om trefaset elektrisk udstyr eller trefasede elledninger. Nedenfor er vores anbefalinger til specifikke scenarier:

1. Trefaset motorudstyr

Eksempler omfatter industrimotorer, vandpumper, luftkompressorer mv.

Årsag:

Trefasede motorer kræver samtidig strømforsyning på tværs af alle tre faser. Hvis kun en enkelt fase afbrydes, mens de andre forbliver aktive, vil motoren fungere under en "fasetab"-tilstand; dette fører uundgåeligt til, at motoren brænder ud, hvilket resulterer i betydelige økonomiske tab.

2. Trefasede strømforsyningssystemer

Eksempler omfatter fabrikkens strømdistributionssystemer, kommercielle trefasede ledninger, trefasede distributionsskabe osv.

Årsag:

Begrundelsen her afspejler den for ovennævnte udstyrskategori: trefasede ledninger skal tændes og slukkes synkront. Skulle der opstå en uregelmæssighed i en enkelt fase, skal hele kredsløbet afbrydes for at sikre en omfattende, synkroniseret trefaset beskyttelse.

3. Højeffekt industrielt eller kommercielt udstyr

Eksempler omfatter centrale klimaanlæg, industrielt varmeudstyr, automatiserede produktionsmaskiner mv.

Årsag:

Sådant udstyr forbruger typisk høj strøm og er afhængig af en trefaset forsyning; det kræver derfor en stabil og afbalanceret trefasestrøm for at fungere korrekt.

4. Andre scenarier, der kræver beskyttelse mod fase-tabsskader

I projekter, der involverer sådant udstyr, skaber brug af 1P- eller 2P-afbrydere - i stedet for en 3P-enhed - en risiko: Hvis en fase afbrydes, mens de andre forbliver strømførende, vil udstyret fortsætte med at fungere, om end i en kompromitteret og unormal tilstand.

Kontakt venligst PUGAO for specifik løsningsdesign og tekniske supporttjenester.

FAQ

Q: Tilbyder PUGAO tilpasningstjenester?

A: Ja, vi leverer tilpasset service. Som en kinesisk producent af 3-polet vekselstrømsafbryder med 14 års erhvervserfaring på fabrikken kan du tilpasse parametrene som nominel strøm, brydekapacitet og installationsmetode efter de specifikke behov.

Q: Hvilke tekniske parametre skal jeg se?

A: 1. Nominel strøm - skal svare til den faktiske arbejdsstrøm for belastningen;

2. Nominel arbejdsspænding - skal være den samme som systemets spændingsniveau;

3. Kortslutningsbrudkapacitet - Skal være større end den forventede kortslutningsstrøm på installationsstedet.
