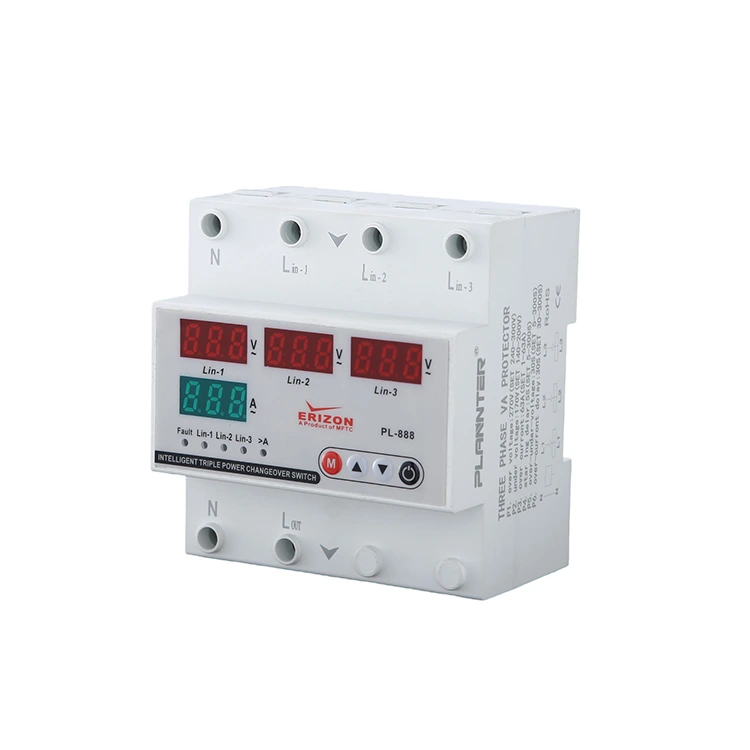

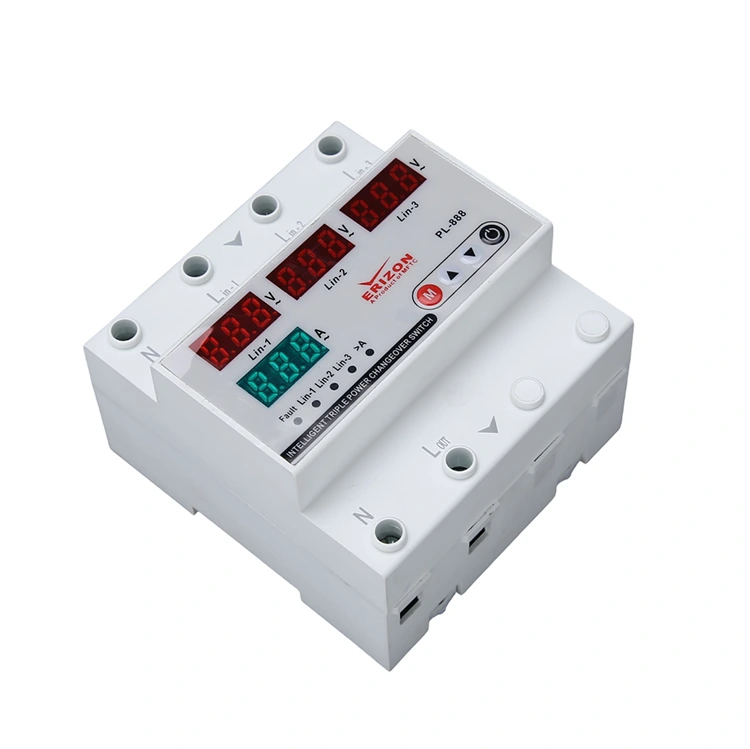

3-faset spændingsbeskytter med fire skærme

Denne 3-fasede spændingsbeskytter med fire skærme har overspænding, underspænding, overstrøm. Brugen af ​​en speciel målechip sikrer, at målefejlen på elektriske parametre som strøm og energiforbrug er inden for ±1 %. Den er udstyret med et LCD-display med to skærme til realtidsovervågning, strøm- og spændingsværdier. Og den kan også tilpasse overspændings-/underspændingstærsklen, overstrømsværdien og handlingsforsinkelsen for at opfylde anvendelseskravene i forskellige scenarier.

Fordele

1. Beskyt elektrisk udstyr og forlæng levetiden for elektriske apparater: moderne husholdningsapparater som køleskabe, klimaanlæg, fjernsyn, computere og så videre. Overspænding, som kan brænde printkortet, motoren eller andre kernekomponenter i apparatet eller endda forårsage brand. Overspænding: kan brænde printkortet, motoren eller andre kernekomponenter i apparatet. For eksempel er computerstrømmoduler eller klimaanlægskompressorer tilbøjelige til at overophedes under overspænding og forårsager endda brande. Underspænding: Det kan forårsage, at apparatet ikke starter normalt eller kører uregelmæssigt. Ved at installere en 3-faset fire-skærms spændingsbeskytter kan du hurtigt afbryde strømforsyningen i tilfælde af en unormal spænding, hvilket forhindrer skader på store apparater, servere og så videre.

2. Forbedre elsikkerheden og forhindre sikkerhedsulykker: Unormal spænding beskadiger ikke kun elektriske apparater, men kan også forårsage sikkerhedsulykker. For eksempel kan for høj spænding forårsage, at ledningsisoleringen forringes, hvilket øger risikoen for kortslutning eller brand. Underspænding fører til overophedning af motoren, hvilket forårsager ledningsoverbelastning eller elektrisk brand.

3. Omkostningseffektiv, lav pris: 3-faset spændingsbeskytter med fire skærme er overkommelig, nem at installere, lave vedligeholdelsesomkostninger. Hvis du ikke installerer denne enhed vil den eksistere på grund af unormal spænding forårsaget af elektrisk reparation eller udskiftningsomkostninger. Derudover har denne beskytter en automatisk gendannelsesfunktion, som reducerer brugerens manuelle betjening og er sikrere og mere bekvem.

Sørg for, at dine industrielle og kommercielle elektriske systemer holder længe med3-faset spændingsbeskytter med fire skærme. Denne enhed er designet til robuste trefasede netværk og kombinerer præcis måling med hurtig beskyttelse. Ved at bruge en speciel målechip garanterer den høj nøjagtighed i overvågning af effekt og energi, hvilket gør den til en kritisk komponent til at forhindre skader på dyrt maskineri og infrastruktur.

Nøglefunktioner og egenskaber

Hvad gør en 3-faset spændingsbeskytter med fire skærme?

Grundlæggende fungerer den som en "værge" for din elektriske distributionsboks. Den overvåger løbende strømforsyningen og afbryder automatisk strømmen, hvis der opdages usikre forhold. Dette forhindrer dyre reparationer og øger sikkerheden ved at mindske risici forbundet med spændingsustabilitet.

Hvad betyder "Four-Display"?

Enheden er udstyret med et dobbeltskærms LCD-interface, der giver realtidssynlighed af kritiske elektriske parametre. "Four-Display" refererer typisk til den samtidige overvågning af:

• Spænding (V):Real-time linjespændingsovervågning.
• Nuværende (A):Overvågning af strømstrømmen for at forhindre overbelastning.
• Strøm/energi:Sporing af forbrug med høj præcision (±1% fejlmargin).
• Statusindikatorer:Visuel bekræftelse af beskyttelsestilstande (Til/Fra/Fejl).

Hvad er de vigtigste beskyttelsesparametre?

De3-faset spændingsbeskytter med fire skærmetilbyder omfattende beskyttelse mod de tre mest almindelige elektriske farer:

• Overspændingsbeskyttelse:Forhindrer afbrænding af printkort, motorer og kernekomponenter (f.eks. i AC-kompressorer eller servere) forårsaget af spændingsspidser.
• Underspændingsbeskyttelse:Forhindrer motorer i at overophede og brænde ud på grund af lav spænding, hvilket kan forårsage uregelmæssig drift eller manglende start.
• Overstrømsbeskyttelse:Beskytter mod ledningsoverbelastning, der kan føre til isolationsforringelse og elektriske brande.

Installation & Drift

Hvordan er det installeret?

Denne beskytter er designet som en standardkomponent til strømfordelingsbokse i hjemmet og til industrien. Den er kompakt, nem at installere og kræver minimal vedligeholdelse. Når den er installeret, fungerer den automatisk, hvilket reducerer behovet for manuel indgriben.

Hvad betyder 4P?

"4P" står for4-polet. I et trefaset system angiver dette, at kontakten forbinder og beskytter alle tre faser (L1, L2, L3) plus den neutrale linje (N). Dette sikrer total isolation og beskyttelse af hele det trefasede kredsløb.

Er den justerbar?

Ja, fleksibilitet er en nøglefunktion i3-faset spændingsbeskytter med fire skærme. Brugere kan tilpasse indstillingerne til at matche specifikke applikationskrav, herunder:

• Tærskeljustering:Indstil specifikke overspændings- og underspændingsgrænser.
• Overstrømsværdi:Definer den aktuelle grænse for udløsning.
• Forsinkelsestid for handling:Konfigurer forsinkelsen, før enheden udløses eller nulstilles for at undgå gener fra midlertidige udsving.

Hvorfor installere denne beskytter?

• Forlæng apparatets levetid:Beskytter køleskabe, computere og industrimotorer mod spændingsbelastning.
• Brandforebyggelse:Reducerer risikoen for elektriske brande forårsaget af ledningsisoleringsfejl på grund af overspænding eller overstrøm.
• Omkostningseffektiv:De lave omkostninger ved3-faset spændingsbeskytter med fire skærmeer ubetydelig sammenlignet med de høje omkostninger ved at reparere eller udskifte beskadiget elektrisk udstyr.

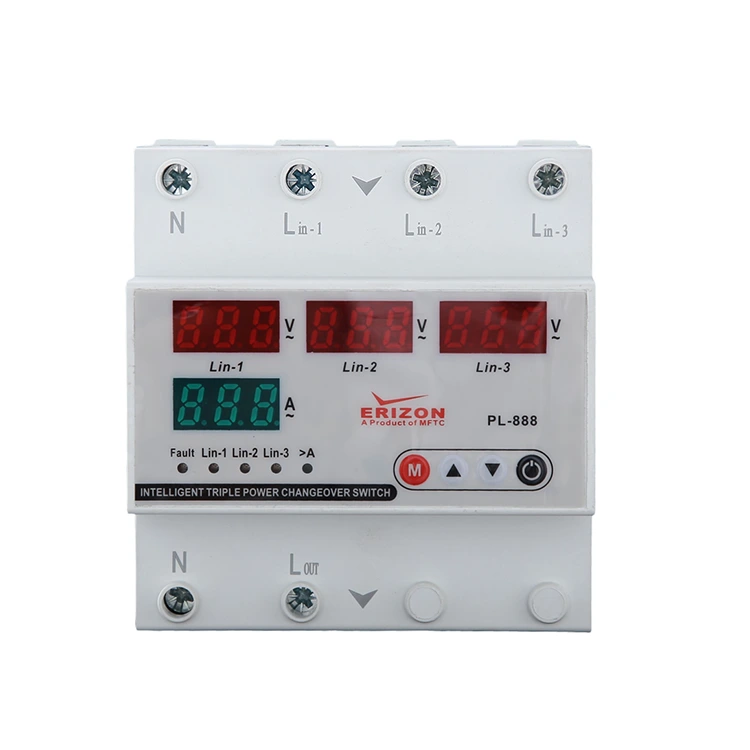

Display og knapper

1 - SET-knap: Denne knap bruges til at gemme efter indstilling/ændring af overstrømsværdier og høj/lavspændingsindstillingsværdier og fejl

ventetid.

2 - OP-knap: Forøg den ønskede værdi.

3 - Ned-knap: Reducer den nødvendige værdi.

4 - Manuel tænd/sluk-knap

bruges til at styre tænd/sluk for enhedens output. Når udgangen er slukket, vil skærmen vise ordet "OFF", og enheden vil ikke automatisk genoptage i denne tilstand. Hvis enheden ikke er defekt, skal du trykke på denne knap igen for at genstarte enheden og genoptage normal brug.

5 - AKTUELT DISPLAY

HOVEDDISPLAYOMRÅDE: Under normal drift vises indgangsspændingen her i realtid. Skærmen forbliver oplyst, når enheden er i en ikke-defekt tilstand; i tilfælde af en fejl med en unormal spænding (for høj eller for lav), blinker displayet i alarm. Under parameterindstilling vil displayet synkront vise de indstillede værdier for relevante programmeringspunkter (inklusive overstrømsbeskyttelsesværdi, høj- og lavspændingstærskler, fejlforsinkelse og nulstillingsforsinkelse og andre parametre).

6 - Spændingsdisplay

Dobbelt displaygruppe: under normal drift af enheden vises den aktuelle aktuelle værdi her, og skærmen er altid tændt under ikke-fejltilstande; i tilfælde af fejl (f.eks. overstrøm), blinker displayet som en alarm. Under parametreringen vises værdierne for de tilsvarende programmerede punkter her.

7 - Indikatorbeskrivelse

A>: Denne indikator lyser, når der opstår en overstrømsfejl.

V>: Denne indikator lyser, når der opstår en overspændingsfejl.

V<: Denne indikator lyser, når der opstår en lavspændingsfejl.

Out: Denne indikator lyser, når enheden starter output.

Ledningsdiagram

Neutral- og faseledningerne fra nettet skal forbindes til "N"- og "L"-terminalerne på "Input"-siden af ​​enheden.

Neutral- og faseledningerne til enheder, der kræver overspændings- og underspændingsbeskyttelse, skal trækkes fra "N"- og "L"-terminalerne på enhedens "output"-side.

Dimensioner
