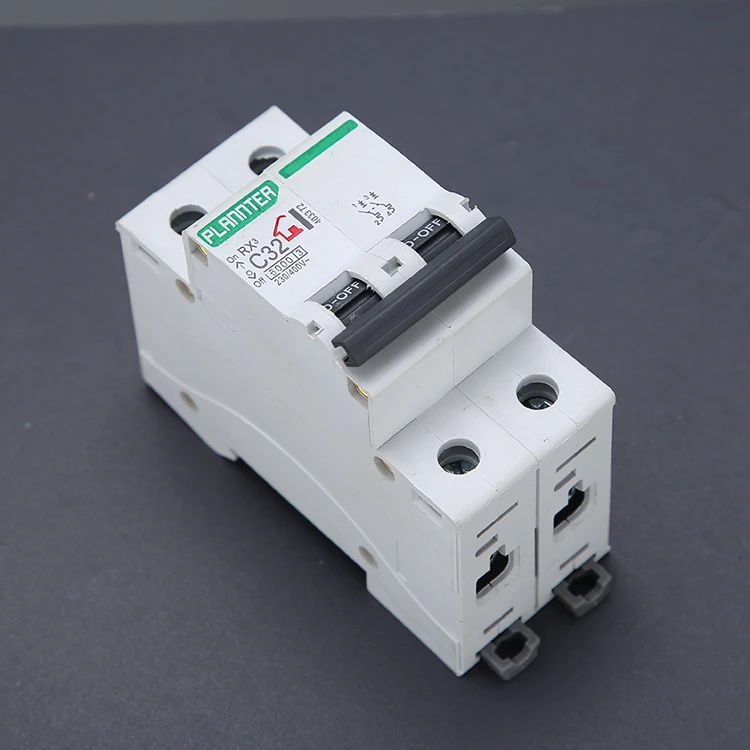

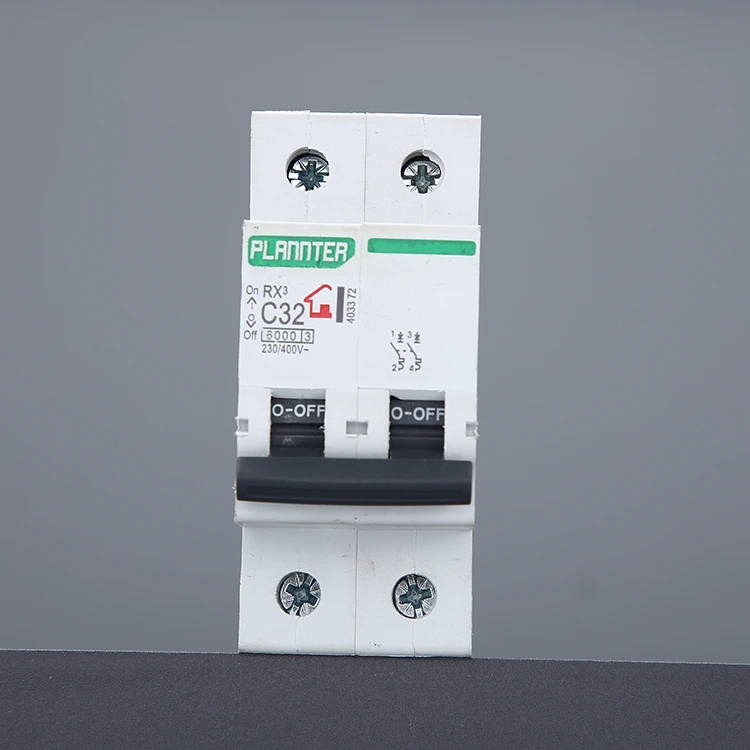

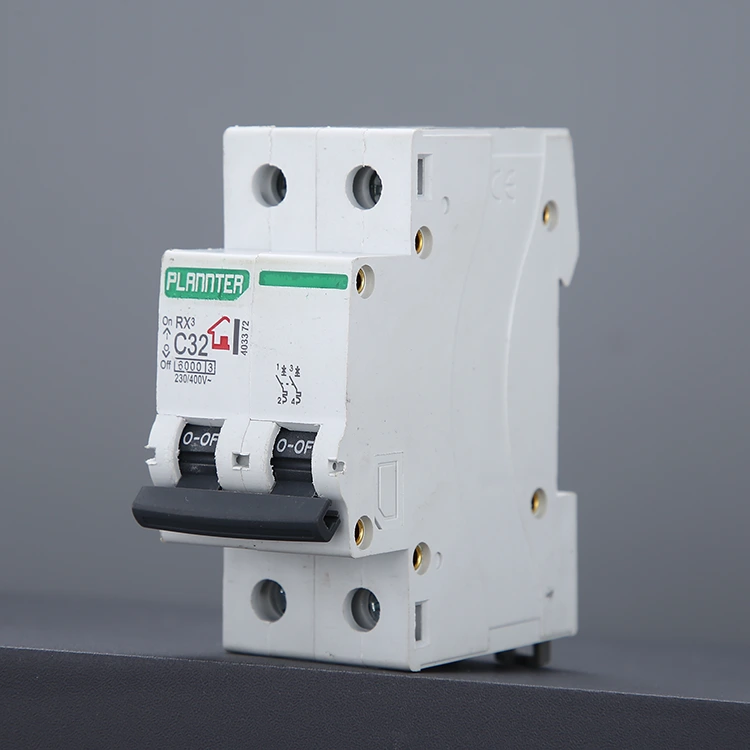

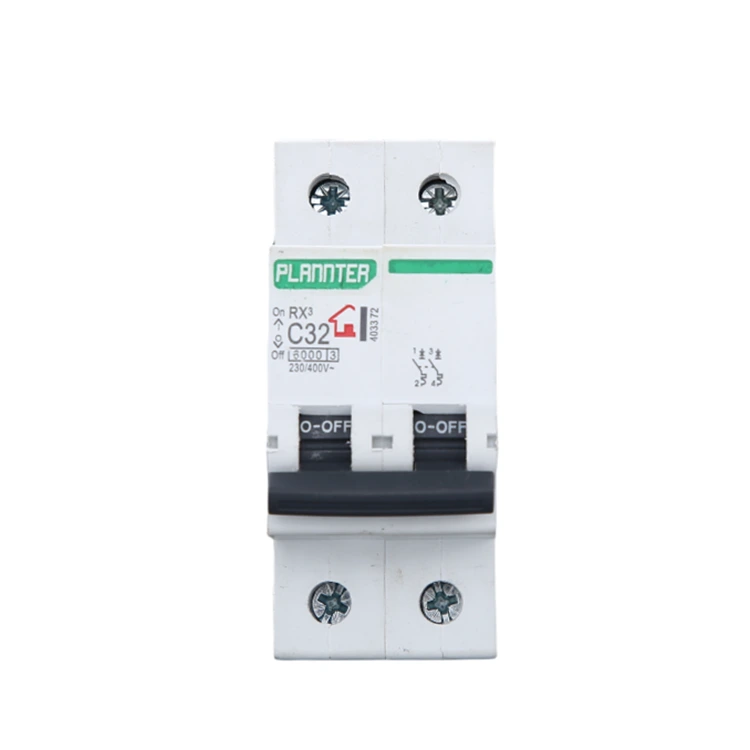

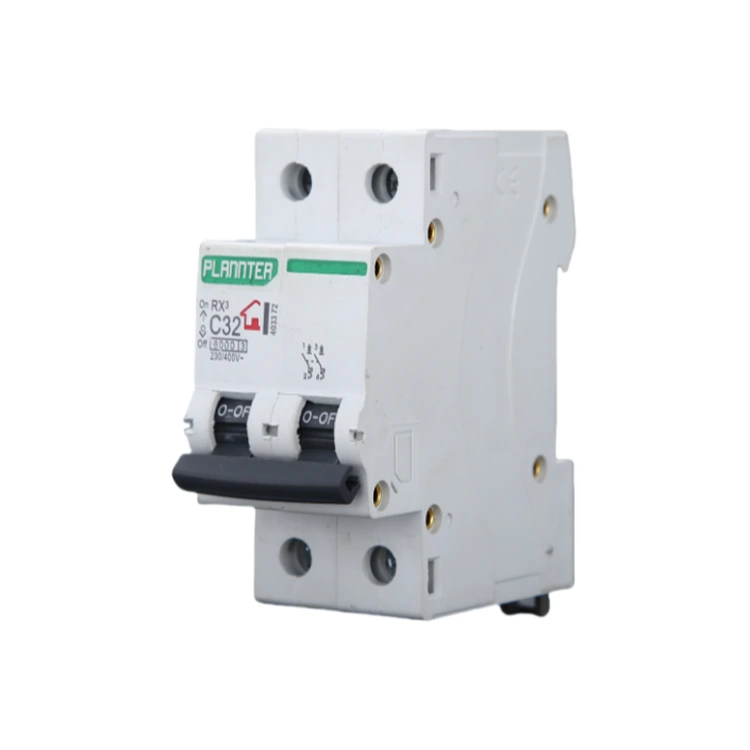

DZ47 Air-Switch Circuit Breaker

Den højkvalitets DZ47 Air-Switch Circuit Breaker tilbydes af PUGAO (Plannter Electric) fabrikken, er en slags elektrisk beskyttelsesenhed, der bruges i AC-kredsløb, med to uafhængige poler, der er i stand til at afskære brandtråden og nul ledning i kredsløbet på samme tid. Den overvåger den aktuelle ændring i kredsløbet i realtid gennem den indbyggede termiske magnetiske stripningsmekanisme eller elektroniske stripningsmekanisme, og når kredsløbet er overbelastet, kortsluttet og andre unormale forhold, kan DZ47 Air-Switch Circuit Breaker afbrydes hurtigt og automatisk for at afbryde strømforsyningen, hvilket undgår beskadigelse af udstyr, kredsløbsbrand og andre sikkerhedsuheld i henhold til PUGAO og andre sikkerhedsulykker. ISO9001 certifikater.

Arbejdsprincip

DZ47 Air-Switch Circuit Breaker er et højt standardiseret produkt. PUGAOs modne fremstillingsproces og avancerede teknologi anvender tre kernedriftsprincipper: termisk udløsning, magnetisk udløsning og luftbueslukning. Vores produkter giver pålidelig beskyttelse til tusindvis af elektriske systemer verden over.

1. Termisk tur

Afbryderen indeholder en bimetallisk strimmel sammensat af to metaller med forskellige termiske udvidelseskoefficienter. Når kredsløbsstrømmen overstiger den nominelle værdi, men endnu ikke har nået kortslutningsniveauet, får den varme, der genereres af strømmen, den bimetalliske strimmel til at bøje til den ene side.

Efter bøjning til en forudindstillet vinkel udløser den en mekanisk forbindelse, hvilket får afbryderen til at udløse. Ved at udnytte 14 års akkumuleret kalibreringserfaring er vores bimetalliske strimmel lavet af højrent materiale, hvilket resulterer i en følsom og konsekvent reaktion på strømudsving.

2. Magnetisk Trip

Afbryderen indeholder en elektromagnetisk spole. Når der opstår en kortslutning, stiger strømmen øjeblikkeligt til flere gange eller endda titusinder gange den normale værdi. Denne enorme strøm genererer et kraftigt magnetfelt i spolen, der øjeblikkeligt tiltrækker elektromagnetankeret som et stempel.

Armaturet påvirker direkte udløsningsmekanismen og opnår øjeblikkelig strømafbrydelse på millisekundniveau.

Vores fabrik bruger kobber med høj ledningsevne og en fuldautomatisk punktsvejseproces for at sikre, at mekanismen ikke sætter sig fast eller svigter under højfrekvent strømpåvirkning.

3. Lysbueslukningssystem

I det øjeblik kontakterne adskilles, nedbryder højspændingsstrømmen luften og genererer en højtemperaturbue, som trækkes ind i et specialdesignet lysbueslukningskammer. Flere lag af metalgitre opdeler lysbuen i flere små segmenter, der hurtigt afkøles og slukker for at forhindre brændte kontakter.

Vores DZ47-serie optimerer arrangementstætheden af ​​lysbue-slukningsgitteret og beskytter effektivt interne komponenter selv under hyppige udløsningsforhold.

Tekniske fordele

PUGAOs DZ47 Air-Switch Circuit Breaker anvender højtydende termomagnetisk frakoblingsteknologi for at sikre nøjagtig og pålidelig drift under en række komplekse driftsforhold. Produktet har følgende kernefordele:

Høj brudkapacitet: Standardmodellen har en brudkapacitet på op til 6kA, hvilket opfylder kravene til kortslutningsbeskyttelse i bystrømsnet og industrielle miljøer.

Bred spændingsanvendelse: understøtter AC 230/400V-system, stærk kompatibilitet, gældende for en række nationale og regionale elnetstandarder.

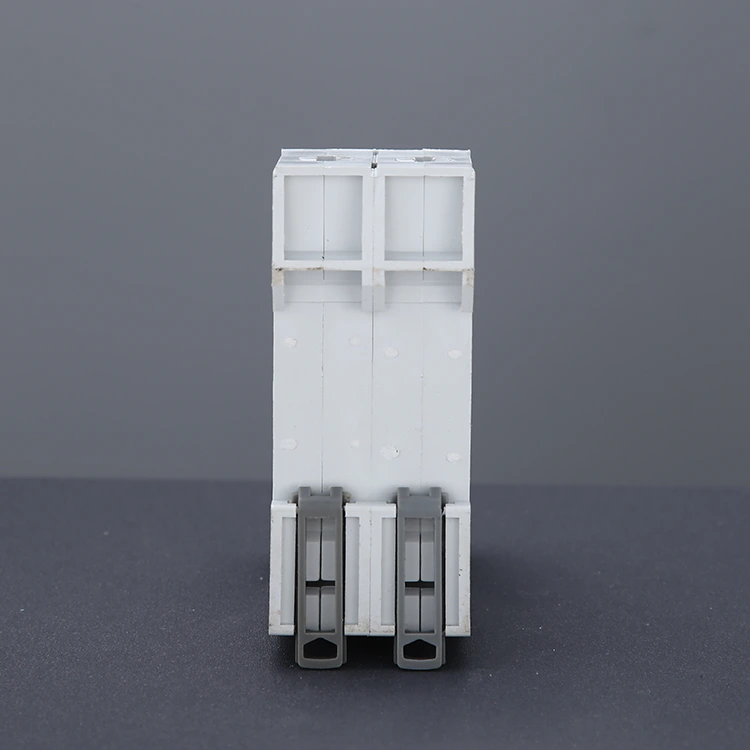

Modulært design: kompakt størrelse, understøttelse af DIN-skinnemontering, let at integrere i alle slags distributionsbokse og styreskabe.

Stærk lysbueslukningsevne: DZ47 Air-Switch Circuit Breaker vedtager strukturen, der kombinerer flerlags keramisk afstandsstykke og metalbueslukningsgitter, som effektivt undertrykker lysbuen og forlænger levetiden.

Lang mekanisk levetid: Efter streng test er den mekaniske driftslevetid op til mere end 10.000 gange.

FAQ

Q: Kan DZ47-seriens afbrydere bruges i DC-systemer?

A: Nej. DZ47-serien er en luftafbryder designet specielt til AC. Vekselstrøm (AC) har en nulgennemgangskarakteristik, og dens interne lysbueslukningsgitter slukker effektivt lysbuer.

Jævnstrøm (DC) har ikke en nulgennemgangskarakteristik. Brug af en AC-afbryder kan resultere i uslukkede lysbuer, hvilket potentielt kan forårsage brand. Hvis du har behov for sol- eller batterisystem, bedes du kontakte os for specifikke DC Circuit Breaker-specifikationer.

Q: Hvordan vælger jeg mellem de tre forskellige udløsningskurver (B, C og D)?

A: Valget afhænger af din belastningstype:

Type B (3-5In): Velegnet til lave startstrømbelastninger, såsom rent resistive varmeapparater og computerudstyr.

Type C (5-10In): Den mest almindelige specifikation, velegnet til belysningsarmaturer, almindelige husholdningsapparater og kommerciel strømdistribution.

Type D (10-14In): Velegnet til udstyr med ekstremt høje startstrømme, såsom små motorer, kompressorer eller industrielle transformere.

Pugao har et professionelt teknisk team, som kan give nøjagtige udvælgelsesrådgivning baseret på dine tekniske tegninger. Kontakt os for at sende dine krav og få et gratis tilbud!

For yderligere tekniske spørgsmål, kontakt venligst vores ingeniører med det samme; vi svarer hurtigt.
