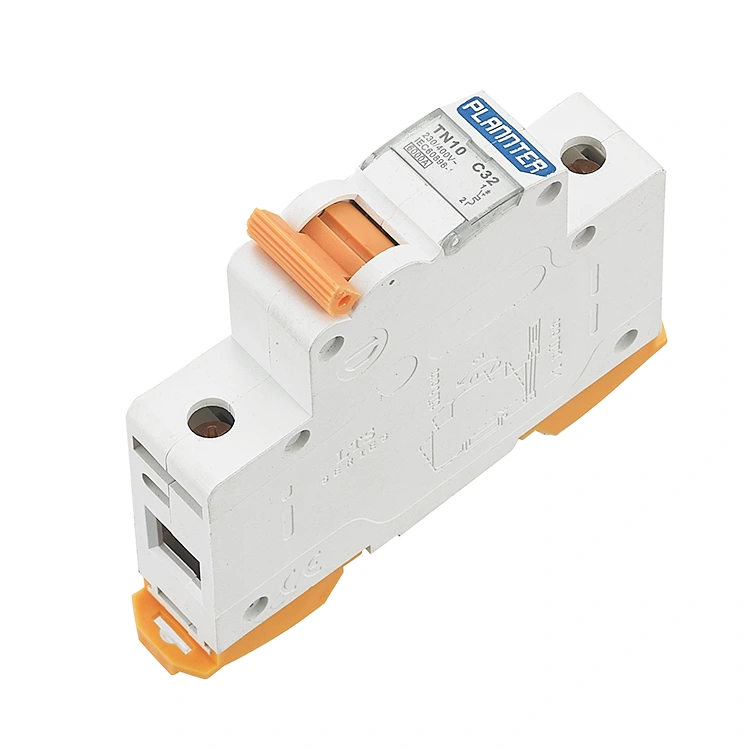

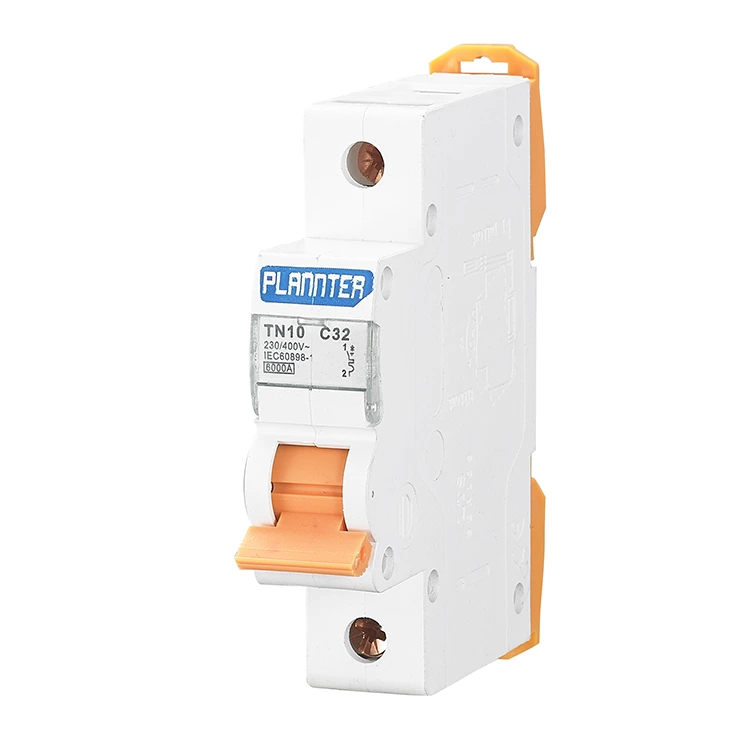

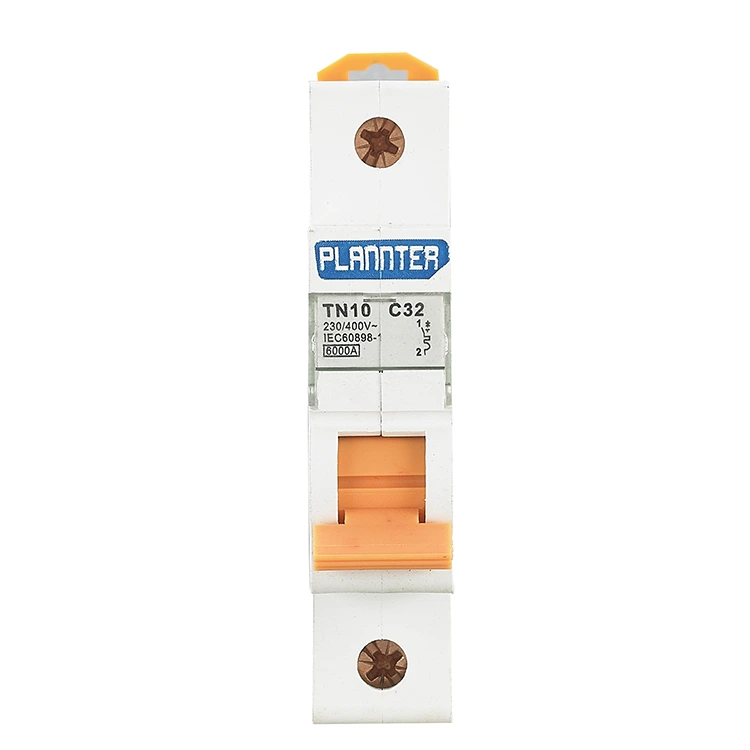

Strømafbrydere til kortslutningsbeskyttelse

En strømafbryder til kortslutningsbeskyttelse er et lavspændingsforsyningsapparat. Den er udstyret med en lysbueslukningsanordning, der effektivt beskytter kredsløbet. I bolig- og industrimiljøer spiller afbrydere en lignende rolle som kombinationen af ​​elektriske komponenter såsom knivafbrydere, sikringer og termiske relæer for at sikre sikker drift af kredsløb.

Arbejdsprincip

Internt har afbryderen to primære beskyttelsesmekanismer: en bimetallisk strimmel designet til at håndtere gradvise overbelastninger og en elektromagnetisk spole dedikeret til at håndtere kortslutninger. For at sikre den automatiske afbrydelse af kredsløbet inden for et spørgsmål om millisekunder, udfører enheden følgende operationelle sekvens, når den udløses:

Øjeblikkelig sansning: Når der opstår en kortslutning, flyder en massiv strømstigning gennem spolen, der er placeret inde i afbryderen.

Magnetisk kraftgenerering: I overensstemmelse med principperne for elektromagnetisk induktion genererer denne usædvanligt høje strøm øjeblikkeligt et uhyre kraftigt magnetfelt.

Mekanisk påvirkning: Kraften genereret af dette magnetiske felt virker som en tung hammer, der afgiver et øjeblikkeligt stød til udløsningsmekanismen.

Hurtig afbrydelse: De elektriske kontakter åbnes med magt inden for millisekunder, hvilket brat afbryder strømstrømmen og forhindrer derved ledningerne i at smelte på grund af ekstrem varme eller antændelse.

Typer af afbryderpoler

1. Enpolede afbrydere: Strømafbrydere til kortslutningsbeskyttelse har kun én koblingskontakt og bruges hovedsageligt til enfasede kredsløb, såsom lyskredsløb eller stikkontakter i hjemmet.

2. Dobbeltpolede afbrydere: dobbeltpolede afbrydere har to koblingskontakter til at styre fase- og neutralledningerne. Dobbeltpolede afbrydere bruges normalt i scenarier, hvor både fase- og neutralledningerne skal styres på samme tid, såsom motorstyringer eller tofasede strømsystemer.

3. 3-polede maksimalafbrydere: 3-polede afbrydere har tre koblingskontakter, der styrer tre separate faseledninger, såsom kommercielt og industrielt udstyr, som kræver samtidig styring af tre separate strømledninger for at sikre sikker og afbalanceret belastningsfordeling.

Fordele

1. Denne afbrydere til kortslutningsbeskyttelse anvender standard 35 mm DIN-skinnemonteringsmetoden og vedtager højpræcision magnetisk-termisk dobbeltudløsningsmekanisme til at klare øjeblikkelig startstrøm;

2. Forbedret isoleringssystemdesign for at forhindre ældning af isoleringen forårsaget af langvarig termisk stress;

3. Nominel isolationsspænding op til AC400V, med overspændingsbeskyttelse, velegnet til fotovoltaisk elproduktion og komplekse strømdistributionsnetværk;

4. Fra 6A til 63A nominelle strømmuligheder, kompakt og modulært design, for at imødekomme boligbelysning, stikkontakter, motorer, solcelleanlæg og andre forskellige scenarier med belastningsbehov.

5. Produktet understøtter OEM/ODM-service, som imødekommer efterspørgslen fra oversøisk distribution og brandtilpasning. PUGAO (Plannter Electric) fabrikken har bestået ISO9001 internationalt kvalitetssystem certificering.

Applikationsscenarier

PUGAOs strømafbrydere til kortslutningsbeskyttelse bruges på tværs af bolig-, kommercielle og industrielle strømsystemer, hvilket giver pålidelig beskyttelse til en bred vifte af indstillinger.

1. Residential Power Distribution Systems

Anvendes i kredsløb til belysning, stikkontakter og husholdningsapparater; i tilfælde af en kortslutning forårsaget af forældede ledninger eller apparatfejl, afbryder de hurtigt strømforsyningen for at forhindre ledningsudbrænding eller udbrud af brand.

2. Kommercielle bygningskraftsystemer

Vores afbrydere er velegnede til strømdistributionssystemer i kommercielle steder som indkøbscentre, kontorbygninger og hoteller. Påført både hoved- og grenkredsløb forhindrer de kortslutninger i at forårsage omfattende strømafbrydelser eller beskadigelse af udstyr.

3. Industrielt udstyr og produktionslinjer

Implementeret på tværs af forskellige typer industrimaskiner, elektriske motorer og automatiserede produktionslinjer; de afbryder hurtigt strømmen i tilfælde af udstyrsfejl eller ledningsfejl og forhindrer derved udstyrsskade og produktionsafbrydelser, samtidig med at vedligeholdelsesomkostninger og nedetidsrisici reduceres.

4. Strømfordelingsskabe og styresystemer

Kan installeres i strømfordelingsskabe og kontrolpaneler for at tjene som kernebeskyttende komponenter, hvilket giver centraliseret kortslutningsbeskyttelse for flere kredsløb. Disse er almindeligt anvendt i ingeniørprojekter og integrerede elektriske udstyrssamlinger.

5. Høje kortslutningsstrømmiljøer

Til kredsløb placeret i nærheden af ​​transformere eller strømforsyningskilder – eller i andre områder, der er karakteriseret ved høje kortslutningsstrømniveauer – hvor der kræves afbrydere med høj brydekapacitet, fungerer dette produkt som et ideelt valg.

FAQ

Q: Er kortslutningsbeskyttelse og overbelastningsbeskyttelse det samme?

A: Nej. Selvom de typisk er integreret i den samme afbryder, fungerer de efter forskellige principper. Overbelastningsbeskyttelse beskytter mod langvarig overdreven belastning, afhængig af ophobning af varme; kortslutningsbeskyttelse beskytter mod øjeblikkelige højstyrkestrømme, der er afhængige af magnetiske tiltrækningskræfter.

Q: Hvorfor har nogle afbrydere en rating på 6kA, mens andre er vurderet til 15kA?

A: Dette angiver brudkapaciteten. En rating på 6kA betyder, at den maksimale kortslutningsstrøm, den sikkert kan afbryde, er 6.000 ampere. Hvis den aktuelle kortslutningsstrøm overstiger denne værdi, kan afbryderen eksplodere. Steder med større transformerkapacitet kræver afbrydere med højere brydeevne; Inden du vælger, bedes du tillade PUGAO at give dig professionelle anbefalinger eller en skræddersyet designløsning.

Q: Kan jeg rense strømafbryderen? Hvordan skal jeg gå videre?

A: Ja, men du skal sikre dig, at strømforsyningen er fuldstændig afbrudt på forhånd.

Brug en tør klud til at tørre støv af huset, og sørg for at forhindre støvpartikler i at trænge ind i lysbueslukningskammeret.

Streng forbudt: Brug ikke kemiske opløsningsmidler eller vand til at rense plastikhuset, da dette kan kompromittere ydeevnen af ​​de flammehæmmende materialer eller forårsage interne kortslutninger.
