Air-Switch afbryder

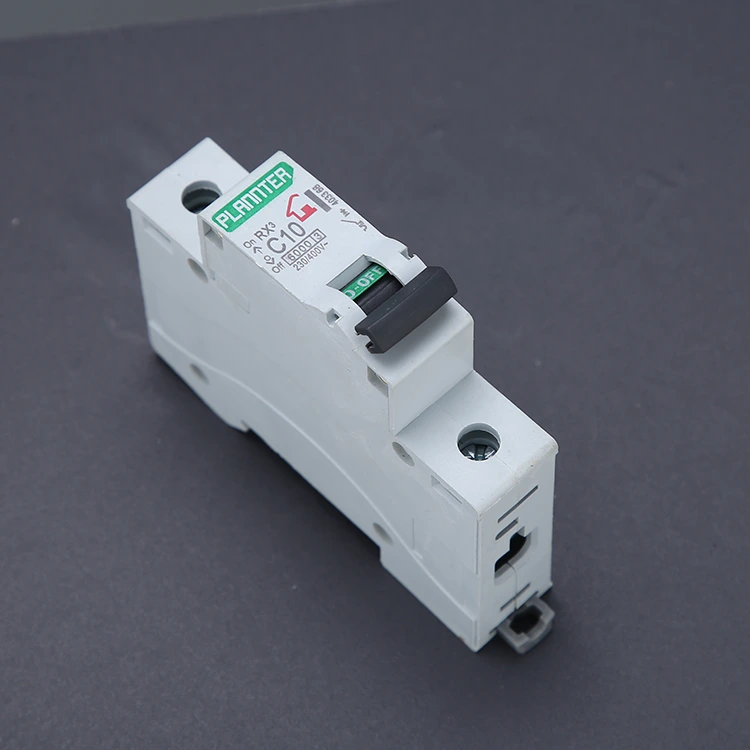

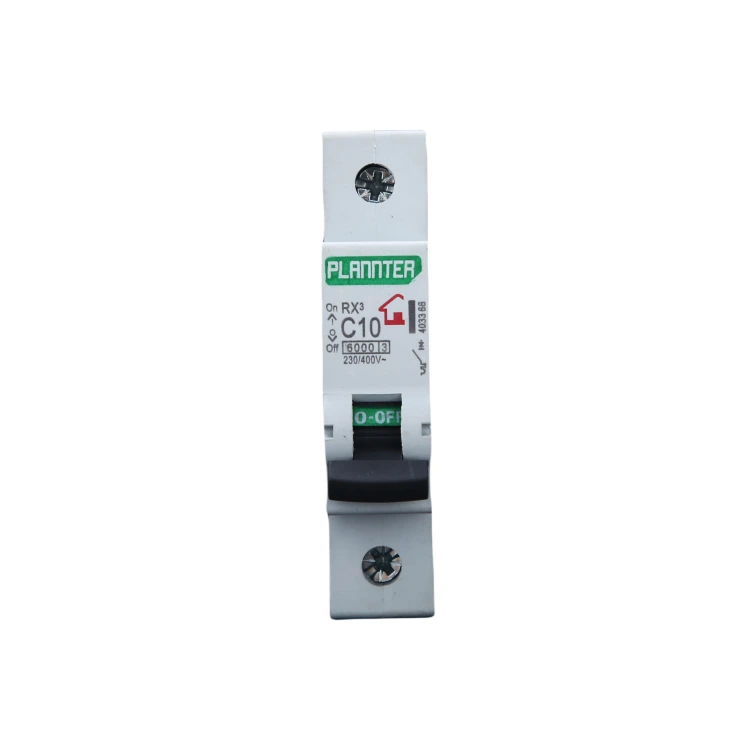

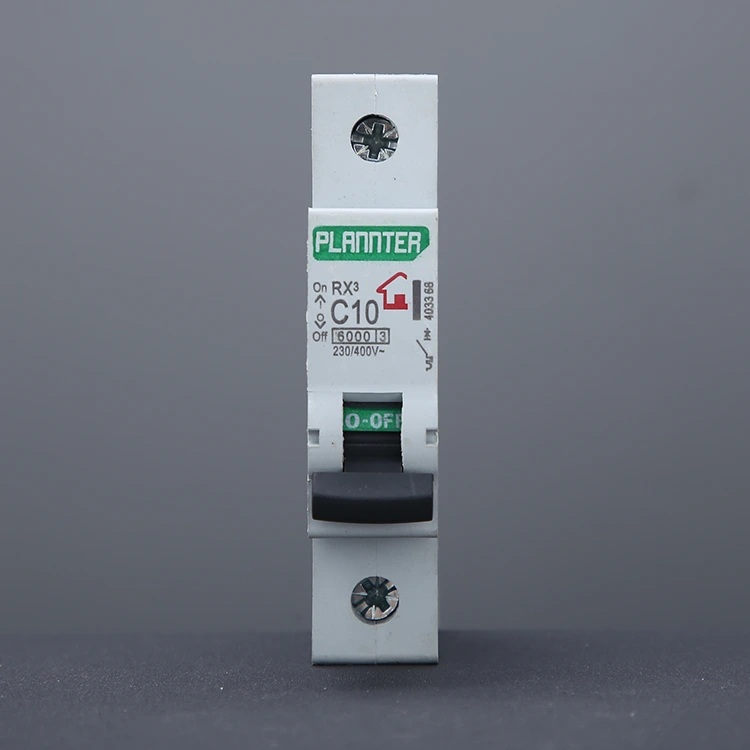

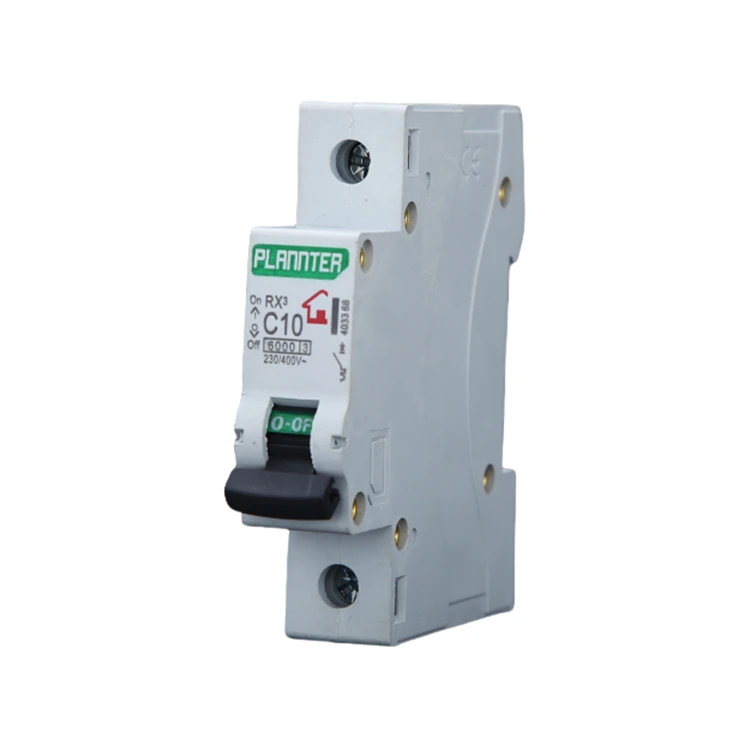

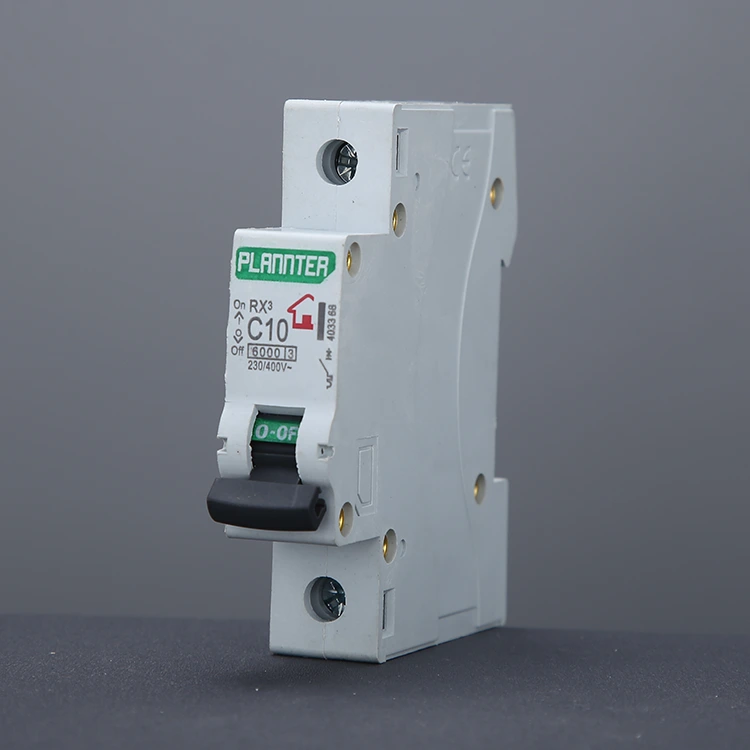

PUGAO (Plannter Electric) er en professionel producent og leverandør i Kina. Volumen af ​​vores Air-Switch Circuit Breaker (MCB) er kun 1/3 af de traditionelle produkter (standard 1P-bredde 18 mm), understøtter skinnemontering, udskiftningstiden kan kontrolleres inden for 2 minutter, og den gennemsigtige skal er praktisk til fejlfinding. Sikkerhedsydelse, med overbelastning termisk udløsning og kortslutning magnetisk udløsning dobbelt beskyttelse, lysbueslukningsteknologi kan modstå 400V genoprettelsesspænding, lysbueslukningstid <0,1 sekunder.

Bred tilpasningsevne, luftafbryderen er velegnet til -5°C til 40°C miljøer. Økonomiske fordele demonstreres af en levetid på 10.000 operationer til 40 % lavere omkostninger end sikringssystemer. Applikationerne omfatter beskyttelse af husholdnings- og industrikredsløb, hvor valget skal fokusere på strømstyrke (6A-125A), brudkapacitet (6kA for husholdningsbrug, ≥10kA for industrielt).

Hvad er en Air-Switch Circuit Breaker?

En Air-Switch Circuit Breaker er en kredsløbsbeskyttelsesenhed, der bruger luft som lysbueslukningsmiddel. Den er designet til automatisk at afbryde strømforsyningen i tilfælde af overbelastning eller kortslutning og derved sikre sikkerheden af ​​både ledninger og udstyret.

Når kontakten afbryder et højstrømsflow, dannes der en intens elektrisk lysbue med høj temperatur mellem kontakterne. Hvis denne lysbue ikke slukkes omgående, kan den brænde kontakten ud eller endda udløse en brand.

Luftkontakten har et specielt designet internt lysbueslukningskammer. Når en lysbue genereres, bliver den drevet ind i dette kammer, hvor den segmenteres i adskillige mindre buer og hurtigt afkøles af den omgivende luft, hvilket resulterer i, at lysbuen slukkes.

Anvendelse

1. Beskyttelse af husholdningsapparater: miniatureafbrydere er meget udbredt i klimaanlæg, vaskemaskiner og andre husholdningsapparater for at give sikkerhed for husholdningselektricitet. Beskyt udstyr og personlig sikkerhed.

2. Industrielle anvendelser: Air-Switch Circuit Breakers er meget vigtige i industriel automation, strømsystemer og kommunikationsudstyr, overbelastnings- og kortslutningsbeskyttelse, som kan sikre stabil drift selv i komplekse elektriske systemer.

Fordel

God sikkerhedsydelse: PUGAO har sit eget tekniske team og anvender avanceret elektronisk kontrolteknologi, som har supersikkerhedsbeskyttelsesfunktion og automatisk kan afbryde strømforsyningen, når elektriciteten er unormal, og dermed effektivt forhindre brand og andre ulykker.

Nem installation og vedligeholdelse: Kompakt og praktisk, uanset om du installerer nyt udstyr eller eftersyn kredsløb, det er nemt og hurtigt til daglig vedligeholdelse og udskiftning.

Stærk anvendelighed: Air-Switch Circuit Breakers kan tilpasses efter behovene i forskellige elektriske systemer, herunder specifikationsparametre, mærker osv.

Brugsanbefalinger

1. Vælg den korrekte nominelle strøm

Den nominelle strøm for Air-Switch Circuit Breaker skal være ≥ 1,2 til 1,5 gange den faktiske belastningsstrøm. Valg af en vurdering, der er for lav, kan føre til hyppige snubler, mens valg af en, der er for høj, kompromitterer beskyttelsesfølsomheden. Angiv venligst de specifikke detaljer om dit projekt, og PUGAO vil vurdere dine krav og anbefale en passende løsning.

2. Vælg den passende udløsningskurve baseret på belastningen

Type B: Belysning og resistive belastninger

Type C: Generelt udstyr, stikkontakter og små motorer

Type D: Udstyr med høje startstrømme og store motorer

Hvis du er usikker, så prioriter at vælge C-Curve, da den giver den største alsidighed.

3. Korrekt installation

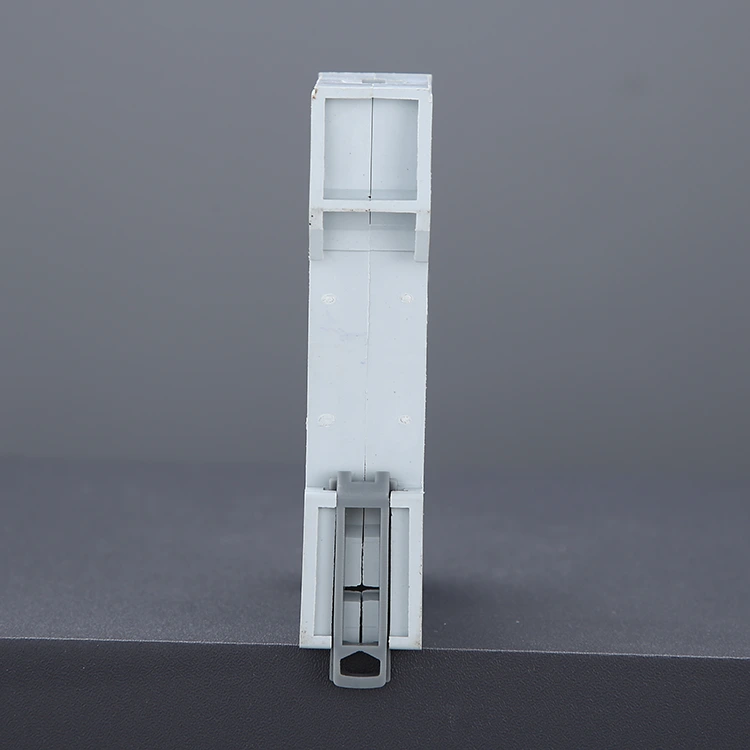

Ved installation af ACB'en skal den monteres på en standard DIN-skinne. Ledningsklemmerne skal være forsvarligt strammet for at forhindre løsning og efterfølgende overophedning. Brug ledninger, der overholder de specificerede målerkrav (f.eks. anbefales et ledningstværsnit på ≥ 4mm² for en 32A-klassificering).

Anbefalet installationsmiljø: Installer i en tør, velventileret distributionsboks. Undgå eksponering for høje temperaturer, luftfugtighed eller ætsende miljøer; Installer om nødvendigt et ekstra beskyttelsesskab.

4. Undgå langvarig fuldbelastningsdrift

Det anbefales at holde den faktiske driftsstrøm inden for 70%–80% af den nominelle værdi. Længerevarende drift ved fuld belastning kan føre til for høj temperaturstigning og en forkortet levetid.

Almindelige fejl og fejlfinding

Fejl i Air-Switch-strømafbrydere stammer typisk fra overbelastning, dårlige ledninger eller forkert produktvalg. Ved at sikre korrekt produktvalg, korrekt installation og regelmæssige inspektioner kan over 90 % af potentielle problemer effektivt undgås.

Sammen med din produktlevering giver vi omfattende anbefalinger vedrørende installation, brug og vedligeholdelse; følgende liste over almindelige problemer tjener som en nyttig reference.

1. Hyppig tripping

Symptom: Efter at have brugt højeffektapparater i en periode, udløses afbryderen automatisk, og kontakten føles mærkbart varm at røre ved.

Årsager:

Overdreven belastning: Den samlede strøm, der trækkes af de apparater, der arbejder i kredsløbet, overstiger strømafbryderens nominelle strømkapacitet.

Høj omgivelsestemperatur: Dårlig varmeafledning i fordelerboksen får afbryderens interne termiske følerkomponenter til at udløse for tidligt.

Løsning: Reducer antallet af højeffektapparater forbundet til det samme kredsløb for at fordele belastningen.

Hvis belastningen virkelig er nødvendig, og de eksisterende ledningsspecifikationer tillader det, skal du opgradere til en strømafbryder med en højere nominel strøm.

2. Øjeblikkelig tripping

Symptom: Umiddelbart efter at have lukket afbryderen eller tilsluttet et specifikt apparat, udløses afbryderen øjeblikkeligt - ofte ledsaget af et højt brag eller en synlig gnist.

Årsager:

Linjekortslutning: Den strømførende ledning er kommet i direkte kontakt med den neutrale ledning.

Beskadiget apparat: Der er opstået et internt elektrisk nedbrud eller kortslutning i et af de tilsluttede apparater.

Løsning: Forsøg ikke at tvinge afbryderen til at lukke gentagne gange. Afbryd alle apparater, der er tilsluttet det specifikke kredsløb, og prøv derefter at lukke afbryderen igen.

Hvis afbryderen ikke længere udløses, indikerer det, at et af apparaterne er defekt; hvis det fortsætter med at snuble, tyder det på, at ledningerne indlejret i væggen er beskadiget, hvilket kræver inspektion af en professionel elektriker.

3. Vippearm kan ikke nulstilles

Symptom: Efter at have snublet føles vippehåndtaget løst eller slapt; når den skubbes til positionen "ON", springer den straks tilbage til positionen "OFF".

Årsager:

Fejl ikke udbedret: En kortslutning eller alvorlig overbelastning eksisterer stadig inden for ledningen; kredsløbsafbryderens "fri-udkobling"-mekanisme aktiveres for at yde beskyttelse.

Indvendig mekanismeskade: Efter en ekstrem kortslutning kan de indvendige kontakter være svejset sammen, eller de mekaniske fjedre kan have fået udmattelsesskader.

Løsning: Først skal du kontrollere, om nulstillingsknappen på Residual Current Device (RCD) ikke springer ud.

Hvis du ikke er i stand til at lukke afbryderen, selv efter at have udelukket eksterne fejl, indikerer det, at selve afbryderen er beskadiget og skal udskiftes.

4. Terminal overophedning eller husmisfarvning

Symptom: Der registreres en brændende lugt, eller plastikhuset omkring afbryderens ledningsterminaler fremstår gulnede eller sorte.

Årsager:

Løse forbindelser: Dette udgør den farligste fare. Undladelse af at stramme skruerne korrekt øger kontaktmodstanden, hvilket genererer ekstrem varme.

Mismatched Wire Gauge: Brugen af ​​ledninger, der er for tynde, resulterer i, at varme overføres direkte til afbryderen.

Løsning: Afbryd straks strømforsyningen! Klip de brændte ender af ledningerne væk, fjern isoleringen igen, og stram skruerne. Hvis afbryderens hus er blevet deformeret på grund af varme, skal hele enheden udskiftes.

5. Distinkt summende lyd under drift

Symptom: Under drift udsender afbryderen en svag, men kontinuerlig elektromagnetisk summelyd (karakteristisk for AC-strømme).

Årsager:

Elektromagnetisk mekanisme Vibration: Det indre elektromagnetiske anker er ujævnt, eller fremmedlegemer er trængt ind i mekanismen.

Høj strømbelastning: Ved drift tæt på fuld kapacitet, får magnetiske feltkræfter interne komponenter til at resonere lidt.

Løsning: En meget svag summende lyd er typisk normal. Men hvis lyden er høj eller intens - især hvis den er ledsaget af overophedning - indikerer det, at interne komponenter ældes; udskiftning af enheden anbefales.
